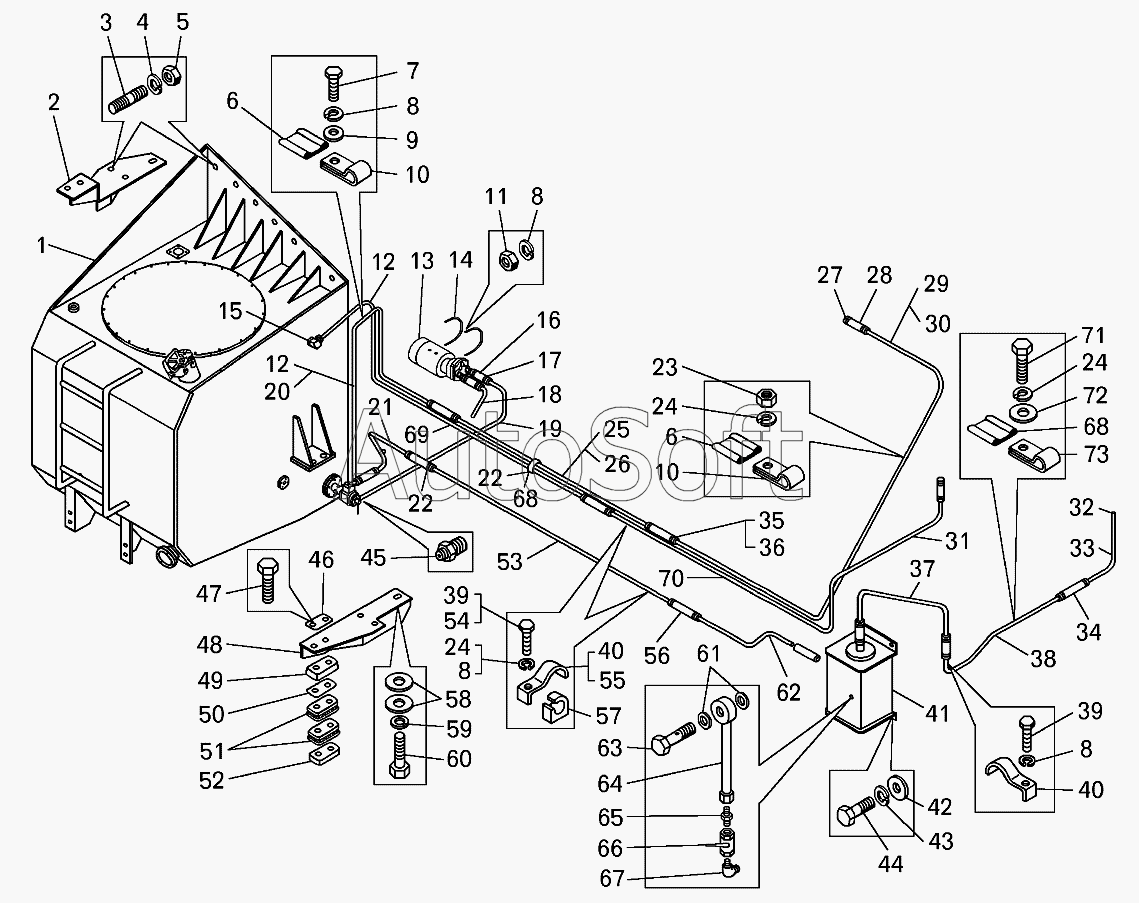

Каталог запасных частей к технике: БелАЗ-7513 (2002). Топливные трубопроводы
1
2
3
4
5
6
6
7
8
8
8
8
9
10
10
10
10
11
12
12
12
12
13
14
15
15
16
17
18
19
20
21
22
22
23
24
24
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
37
38
38
39
39
40
40
41
42
43
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
67
68
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Бак топливный | |
| 2 | 7***0 | Кронштейн | |
| 3 | 3***8 | Шпилька | |
| 4 | 2***4 | Шайба | |
| 5 | 5***0 | Гайка | |
| 6 | 5***1 | Прокладка | |
| 7 | 2***7 | Болт | |
| 8 | 2***4 | Шайба | |
| 9 | 2***4 | Шайба | |
| 10 | 3***4 | Кляммер | |
| 10 | 3***9 | Кляммер | |
| 11 | 2***8 | Гайка | |
| 12 | 7***0 | Топливопровод сливной | |
| 12 | 7***0 | Топливопровод сливной | |
| 13 | 7***0 | Насос топливозакачивающий | |
| 14 | 5***4 | Хомут | |
| 15 | 3***1 | Угольник | |
| 15 | 3***2 | Угольник | |
| 16 | 5***2 | Шланг | |
| 17 | 3***3 | Хомут 35 | |
| 18 | 7***2 | Патрубок | |
| 19 | 7***0 | Топливопровод от крана к насосу | |
| 20 | 7***4 | Трубка | |
| 21 | 7***0 | Топливопровод переходной | |
| 22 | 3***7 | Хомут 55 | |
| 23 | 2***2 | Гайка | |
| 24 | 2***6 | Шайба | |
| 25 | 7***2 | Трубопровод | |
| 26 | 7***3 | Трубка | |
| 27 | 3***0 | Хомут 20 в сборе | |
| 28 | 5***7 | Шланг | |
| 29 | 7***0 | Трубка | |
| 30 | 7***2 | Трубка | |
| 31 | 7***1 | Трубка | |
| 31 | A***3 | Шланг | |
| 32 | 3***0 | Прокладка | |
| 33 | 5***0 | Топливопровод к помпе | |
| 33 | A***3 | Шланг | |
| 34 | 5***9 | Шланг | |
| 35 | 5***6 | Шланг | |
| 36 | 3***2 | Хомут 30 | |
| 37 | 7***2 | Топливопровод | |
| 37 | 7***0 | Топливопровод промежуточный | |
| 38 | 7***2 | Топливопровод к помпе | |
| 38 | 7***8 | Топливопровод | |
| 39 | 2***4 | Болт | |
| 40 | 7***4 | Скоба | |
| 41 | 7***0 | Обогреватель топлива с фильтром | |
| 42 | 2***7 | Шайба | |
| 43 | 2***7 | Шайба | |
| 44 | 2***8 | Болт | |
| 45 | 3***5 | Ниппель | |
| 46 | 7***4 | Пластина | |
| 46 | 7***4 | Пластина | |
| 47 | 2***3 | Болт | |
| 48 | 7***0 | Кронштейн | |
| 49 | 7***2 | Кожух защитный | |
| 50 | 7***8 | Прокладка | |
| 51 | 7***0 | Виброизолятор | |
| 52 | 7***6 | Пластина | |
| 53 | 7***4 | Топливопровод | |
| 54 | 2***9 | Болт | |
| 55 | 5***6 | Скоба | |
| 56 | 5***2 | Шланг соединительный | |
| 57 | 5***8 | Вкладыш | |
| 58 | 2***1 | Шайба 24 | |
| 59 | 2***3 | Шайба | |
| 60 | 2***5 | Болт | |
| 61 | 5***4 | Прокладка | |
| 62 | 7***2 | Топливопровод | |
| 63 | 5***2 | Болт | |
| 64 | 7***0 | Трубка | |
| 64 | 7***0 | Трубка | |
| 65 | 3***7 | Ниппель | |
| 66 | 1***0 | Кран | |
| 67 | 3***6 | Угольник | |
| 67 | 3***5 | Угольник | |
| 68 | 5***3 | Прокладка | |
| 69 | 7***5 | Трубопровод | |
| 70 | 7***3 | Трубопровод | |
| 71 | 2***5 | Болт | |
| 72 | 2***6 | Шайба | |
| 73 | 3***2 | Кляммер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
