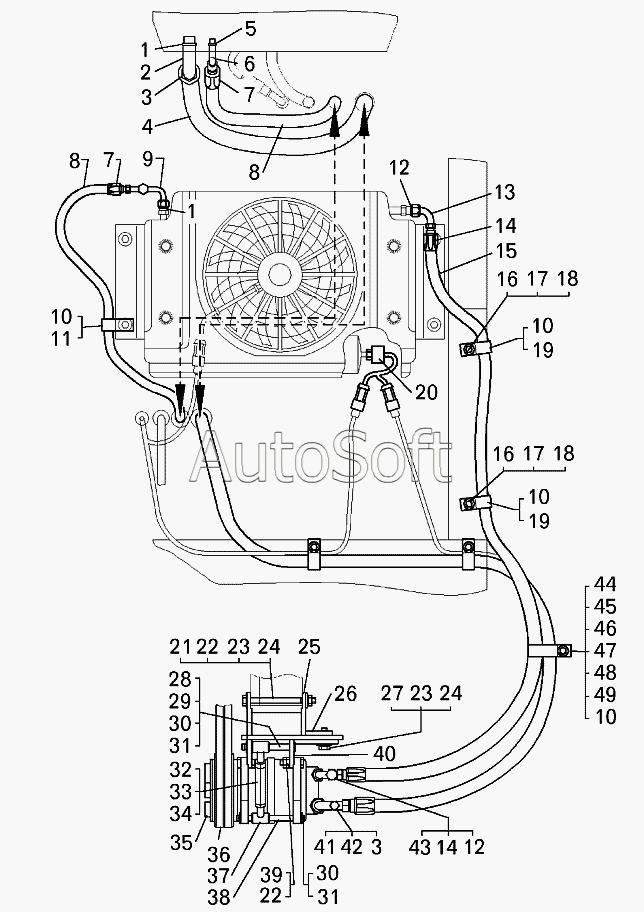

Каталог запасных частей к технике: БелАЗ-7513 (2002). Установка трубопроводов кондиционера
1
1
2
3
3
4
5
6
7
7
8
8
9
10
10
10
10
11
12
12
13
14
14
15
16
16
17
17
18
18
19
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Кольцо уплотнительное | |
| 2 | 8***5 | Переходник винтовой 450 (1/2) | |
| 3 | 8***3 | Наконечник шланга NW10 (1/2) | |
| 4 | S***G | Шланг всасывающий NW10 (1/2) | |
| 5 | 8***8 | Кольцо уплотнительное | |
| 6 | 8***5 | Переходник винтовой 450 (5/16) | |
| 7 | 8***1 | Наконечник шланга NW6 (5/16) | |
| 8 | S***G | Шланг промежуточный NW6 (5/16) | |
| 9 | 8***1 | Переходник винтовой 900 (5/16) | |
| 10 | 5***5 | Трубка | |
| 11 | 3***4 | Кляммер | |
| 12 | 8***9 | Кольцо уплотнительное | |
| 13 | 8***9 | Переходник винтовой 900 (13/32) | |
| 14 | 8***2 | Наконечник шланга NW8 (13/32) | |
| 15 | S***G | Шланг нагнетательный NW8 (13/32) | |
| 16 | 2***8 | Болт | |
| 17 | 2***7 | Шайба | |
| 18 | 2***4 | Шайба | |
| 19 | 3***2 | Кляммер | |
| 20 | 0***1 | Датчик высокого давления | |
| 21 | 3***7 | Болт М10х130 | |
| 22 | 2***2 | Гайка | |
| 23 | 2***9 | Шайба | |
| 24 | 2***6 | Шайба | |
| 25 | 7***0 | Кронштейн | |
| 26 | 7***7 | Пластина | |
| 27 | 2***7 | Болт М10х25 | |
| 28 | 7***7 | Держатель | |
| 29 | 7***1 | Тяга левая | |
| 30 | 2***9 | Шплинт | |
| 31 | 2***6 | Шайба | |
| 32 | 7***4 | Фиксатор тяги | |
| 33 | 3***1 | Гайка М12х1,25-6Н-LH | |
| 34 | 3***2 | Гайка | |
| 35 | 8***В | Компрессор Seltec TM13HDV | |
| 36 | А***0 | Ремень | |
| 37 | 7***0 | Тяга правая | |
| 38 | 7***9 | Ось | |
| 39 | 2***2 | Болт | |
| 40 | 7***0 | Кронштейн | |
| 41 | 8***5 | Переходник винтовой 900 (1/2) | |
| 42 | 8***0 | Кольцо уплотнительное | |
| 43 | 8***4 | Переходник винтовой 900 (13/32) | |
| 44 | 7***2 | Кронштейн | |
| 45 | 2***4 | Болт | |
| 46 | 2***0 | Гайка | |
| 47 | 2***5 | Шайба | |
| 48 | 2***5 | Шайба | |
| 49 | 3***8 | Кляммер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
