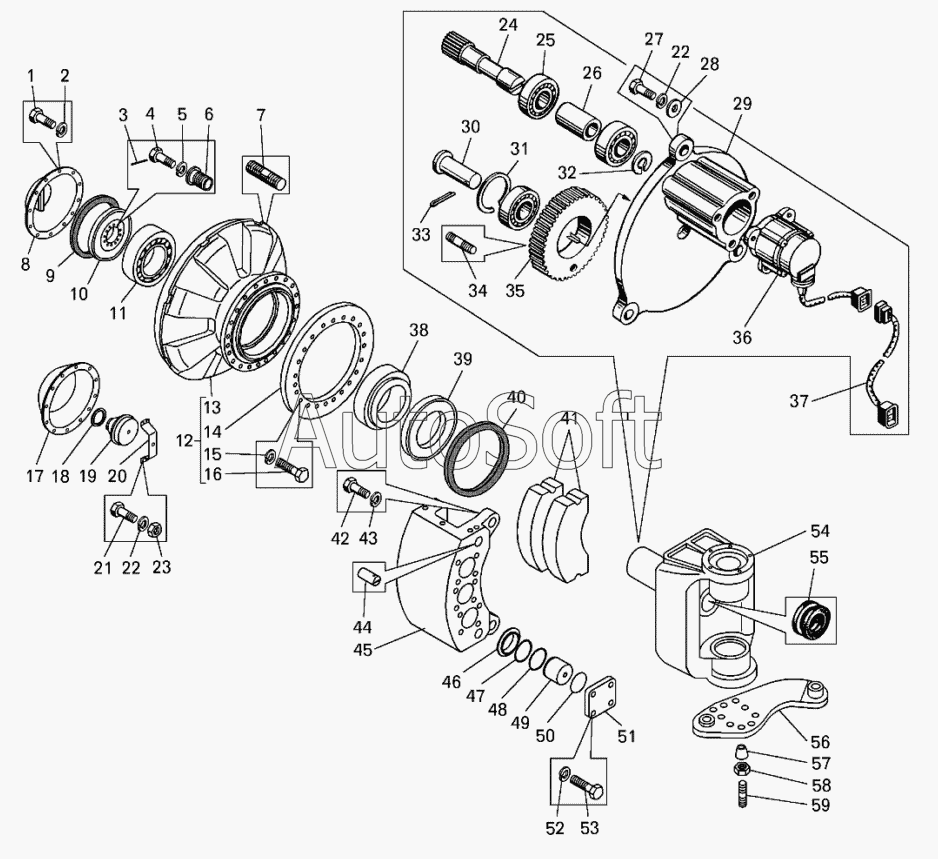

Каталог запасных частей к технике: БелАЗ-7513 (2002). Колесо переднее с тормозами и поворотным механизмом
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 201542 | 2***2 | Болт | |
| 252137 | 2***7 | Шайба | |
| 7513-3501080 | 7***0 | Корпус тормоза | |
| 1 | 2***5 | Болт | |
| 2 | 2***6 | Шайба | |
| 3 | 2***0 | Шплинт | |
| 4 | 3***5 | Болт 3М20Х70 | |
| 5 | 2***1 | Шайба | |
| 6 | 7***6 | Втулка | |
| 7 | 3***8 | Шпилька | |
| 8 | 7***6 | Крышка с одометром | |
| 8 | 7***0 | Крышка наружная левой ступицы | |
| 8 | 7***0 | Крышка наружная правой ступицы | |
| 9 | 7***8 | Сальник | |
| 10 | 7***1 | Кольцо прижимное | |
| 11 | 2***А | Подшипник | |
| 12 | 7***5 | Ступица переднего колеса в сборе | |
| 13 | 7***5 | Ступица колеса | |
| 14 | 7***2 | Диск тормоза | |
| 15 | 2***5 | Шайба | |
| 16 | 3***3 | Болт М30Х2-79 | |
| 17 | 2***6 | Болт | |
| 18 | 2***5 | Шайба | |
| 19 | 7***0 | Привод спидометра | |
| 20 | 2***А | Подшипник | |
| 21 | 7***0 | Крышка ступицы внутренняя | |
| 22 | 2***3 | Манжета | |
| 23 | 7***0 | Накладка | |
| 24 | 3***1 | Болт М48х3 | |
| 25 | 2***9 | Шайба | |
| 26 | 7***2 | Корпус тормоза | |
| 27 | 7***8 | Муфта защитная | |
| 28 | 7***8 | Кольцо защитное | |
| 29 | 7***1 | Манжета | |
| 30 | 7***2 | Поршень | |
| 31 | 0***2 | Кольцо | |
| 32 | 7***4 | Крышка | |
| 33 | 2***9 | Шайба | |
| 34 | 3***0 | Болт | |
| 35 | 7***1 | Жгут проводов спидометра | |
| 36 | 7***4 | Кулак поворотный | |
| 37 | 5***8 | Кольцо | |
| 38 | 7***0 | Рычаг рулевой трапеции левый | |
| 38 | 7***1 | Рычаг рулевой трапеции правый | |
| 39 | 5***4 | Втулка разжимная | |
| 40 | 7***0 | Гайка | |
| 41 | 3***0 | Шпилька М36х2х80 |
