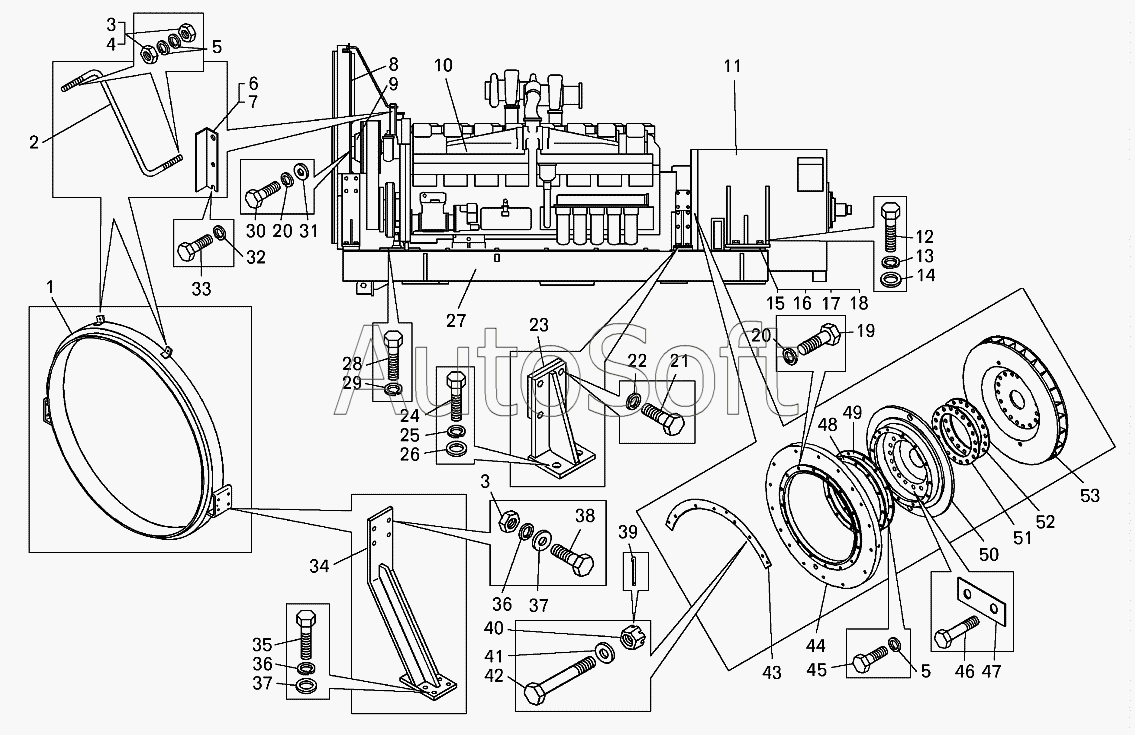

Каталог запасных частей к технике: БелАЗ-7513 (2002). Дизель-генератор самосвала БелАЗ-75131
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Обечайка задняя | |
| 2 | 7***2 | Тяга | |
| 3 | 2***4 | Гайка | |
| 4 | 2***0 | Гайка | |
| 5 | 2***9 | Шайба | |
| 6 | 7***2 | Кронштейн | |
| 7 | 7***3 | Кронштейн | |
| 8 | 3***8 | Вентилятор | |
| 9 | 2***2 | Адаптер вентилятора | |
| 10 | К***Е | Двигатель | |
| 11 | 5***9 | Генератор тяговый ГС525 | |
| 12 | 3***3 | Болт М30Х2-79 | |
| 13 | 2***5 | Шайба | |
| 14 | 2***3 | Шайба 31 | |
| 15 | 5***4 | Прокладка | |
| 16 | 5***2 | Прокладка | |
| 17 | 5***3 | Прокладка | |
| 18 | 5***4 | Прокладка | |
| 19 | 2***1 | Болт 1/2"х1,5 | |
| 20 | [***] | Шайба 1/2" | |
| 21 | S***3 | Болт | |
| 22 | S***1 | Шайба 3/4" | |
| 23 | 7***0 | Кронштейн | |
| 24 | 2***1 | Болт М20х1,5-60 | |
| 25 | 2***1 | Шайба | |
| 26 | 2***9 | Шайба | |
| 27 | 7***0 | Рама подмоторная | |
| 28 | 3***5 | Болт М18х1,5-65 | |
| 29 | 2***0 | Шайба | |
| 30 | 1***4 | Болт 1/2" 13UNC.45 | |
| 31 | [***] | Шайба 1/2" | |
| 32 | [***] | Шайба 3/8" | |
| 33 | S***А | Болт 3/8"х4 | |
| 34 | 7***0 | Кронштейн | |
| 35 | 2***8 | Болт | |
| 36 | 2***7 | Шайба | |
| 37 | 2***7 | Шайба | |
| 38 | 2***2 | Болт | |
| 39 | 2***2 | Шплинт | |
| 40 | 2***1 | Гайка | |
| 41 | 2***7 | Шайба | |
| 42 | 3***2 | Болт | |
| 43 | 7***2 | Фланец | |
| 44 | 7***2 | Адаптер статора | |
| 45 | 2***7 | Болт М16х70 | |
| 46 | 3***9 | Болт | |
| 47 | 7***6 | Пластина стопорная | |
| 48 | 5***В | Прокладка | |
| 49 | 5***С | Прокладка | |
| 50 | 7***6 | Адаптер ротора | |
| 51 | 7***8 | Прокладка | |
| 52 | 7***9 | Прокладка | |
| 53 | 7***0 | Колесо вентиляторное |
