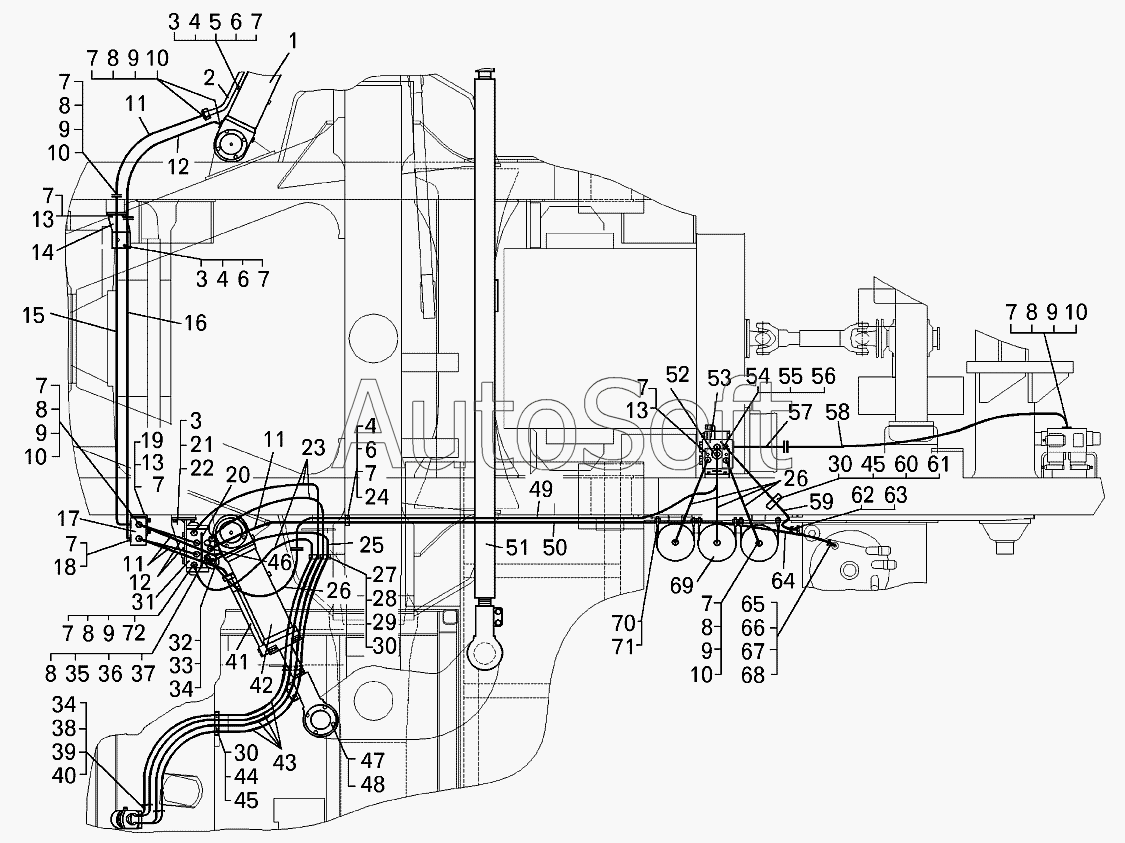

Каталог запасных частей к технике: БелАЗ-7513 (2002). Трубопроводы рулевого управления
1
2
3
3
3
4
4
4
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
11
11
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Цилиндр поворота | |
| 2 | 7***1 | Труба | |
| 3 | 5***6 | Скоба | |
| 4 | 5***3 | Прокладка | |
| 5 | 7***9 | Накладка | |
| 6 | 2***2 | Болт | |
| 7 | 2***6 | Шайба | |
| 8 | 0***2 | Кольцо | |
| 9 | 7***7 | Прижим | |
| 10 | 3***7 | Винт М10х35 (0034131700) | |
| 11 | 7***0 | Рукав высокого давления | |
| 12 | 7***0 | Рукав высокого давления | |
| 13 | 2***5 | Болт | |
| 14 | 7***8 | Кронштейн | |
| 15 | 7***0 | Труба | |
| 16 | 7***1 | Труба | |
| 17 | 7***2 | Плита соединительная | |
| 18 | 2***9 | Болт | |
| 19 | 7***2 | Кронштейн | |
| 20 | 7***0 | Рукав высокого давления | |
| 21 | 7***0 | Кронштейн | |
| 22 | 2***7 | Болт | |
| 23 | 7***4 | Рукав высокого давления | |
| 24 | 5***0 | Скоба | |
| 25 | 7***0 | Рукав высокого давления | |
| 26 | 7***0 | Рукав высокого давления | |
| 27 | 3***6 | Ниппель | |
| 28 | 7***2 | Плита | |
| 29 | 2***5 | Болт | |
| 30 | 2***4 | Шайба | |
| 31 | O***5 | Усилитель потока | |
| 32 | 5***0 | Фильтр | |
| 33 | 7***2 | Переходник | |
| 34 | 5***2 | Прокладка | |
| 35 | 7***1 | Крышка | |
| 36 | 7***5 | Винт 7/16-14UNC | |
| 37 | 2***7 | Шайба | |
| 38 | 3***5 | Угольник (459981645) | |
| 39 | 7***2 | Удлинитель | |
| 40 | 7***3 | Удлинитель | |
| 41 | 7***0 | Труба | |
| 42 | 7***1 | Цилиндр поворота | |
| 43 | 7***4 | Рукав высокого давления | |
| 44 | 3***2 | Скоба | |
| 45 | 2***4 | Болт | |
| 46 | 7***0 | Прижим фланца | |
| 47 | 5***0 | Гайка | |
| 48 | 5***8 | Шайба | |
| 49 | 7***4 | Труба | |
| 50 | 7***6 | Труба | |
| 51 | 7***2 | Тяга рулевой трапеции | |
| 52 | 1***0 | Датчик давления | |
| 53 | 7***0 | Коллектор | |
| 54 | 3***0 | Гайка накидная | |
| 55 | 3***9 | Угольник | |
| 56 | 3***2 | Муфта | |
| 57 | 7***4 | Труба | |
| 58 | 7***0 | Рукав высокого давления | |
| 59 | 7***8 | Трубопровод | |
| 60 | 7***5 | Скоба | |
| 61 | 5***9 | Вкладыш | |
| 62 | 3***2 | Ниппель | |
| 63 | 6***8 | Штуцер | |
| 64 | 7***0 | Рукав высокого давления | |
| 65 | 5***8 | Контргайка | |
| 66 | 5***9 | Шайба защитная | |
| 67 | 0***2 | Кольцо | |
| 68 | 3***5 | Угольник | |
| 69 | 7***0 | Пневмогидроаккумулятор | |
| 70 | 2***2 | Гайка | |
| 71 | 5***8 | Хомут крепления | |
| 72 | 7***4 | Винт 3/8-16UNC |
