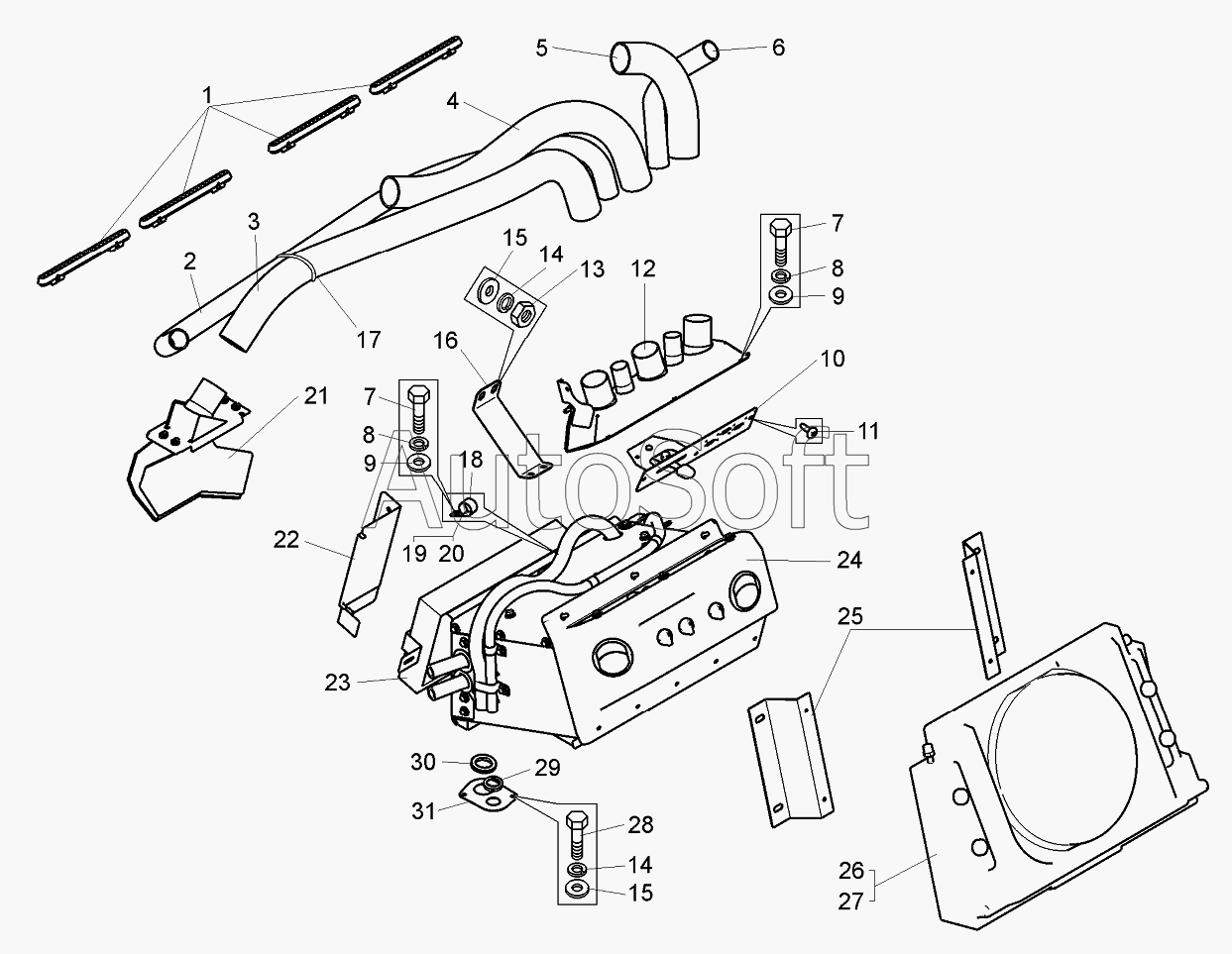

Каталог запасных частей к технике: БелАЗ-75600 (2010). Установка отопительно-кондиционерного блока 75131-8100002-60
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Сопло | |
| 2 | 7***6 | Шланг обдува бокового стекла | |
| 3 | 7***4 | Шланг обдува ветреного стекла | |
| 4 | 7***4 | Шланг обдува ветрового стекла | |
| 5 | 7***5 | Шланг обдува ветрового стекла | |
| 6 | 7***7 | Шланг обдува бокового стекла | |
| 7 | 2***0 | Болт | |
| 8 | 2***4 | Шайба | |
| 9 | 2***7 | Шайба | |
| 10 | 7***0 | Привод управления заслонками | |
| 11 | Е***1 | Винт М6х20 | |
| 12 | 7***0 | Воздухопровод выходной | |
| 13 | 2***0 | Гайка | |
| 14 | 2***5 | Шайба | |
| 15 | 3***5 | Шайба | |
| 16 | 7***0 | Кронштейн | |
| 17 | 7***5 | Хомут | |
| 18 | 5***5 | Трубка | |
| 19 | 3***4 | Кляммер | |
| 20 | 3***2 | Кляммер | |
| 21 | 7***0 | Воздуховод | |
| 22 | 7***0 | Крышка корпуса фильтра | |
| 23 | В***М | Фильтр | |
| 24 | К***0 | Блок подготовки воздуха | |
| 25 | 7***0 | Кронштейн | |
| 26 | U***7 | Конденсатор "VENEZIA" | |
| 27 | 0***1 | Датчик высокого давления | |
| 28 | 2***0 | Болт | |
| 29 | 5***2 | Втулка | |
| 30 | 2***5 | Втулка | |
| 31 | 7***6 | Пластина |
