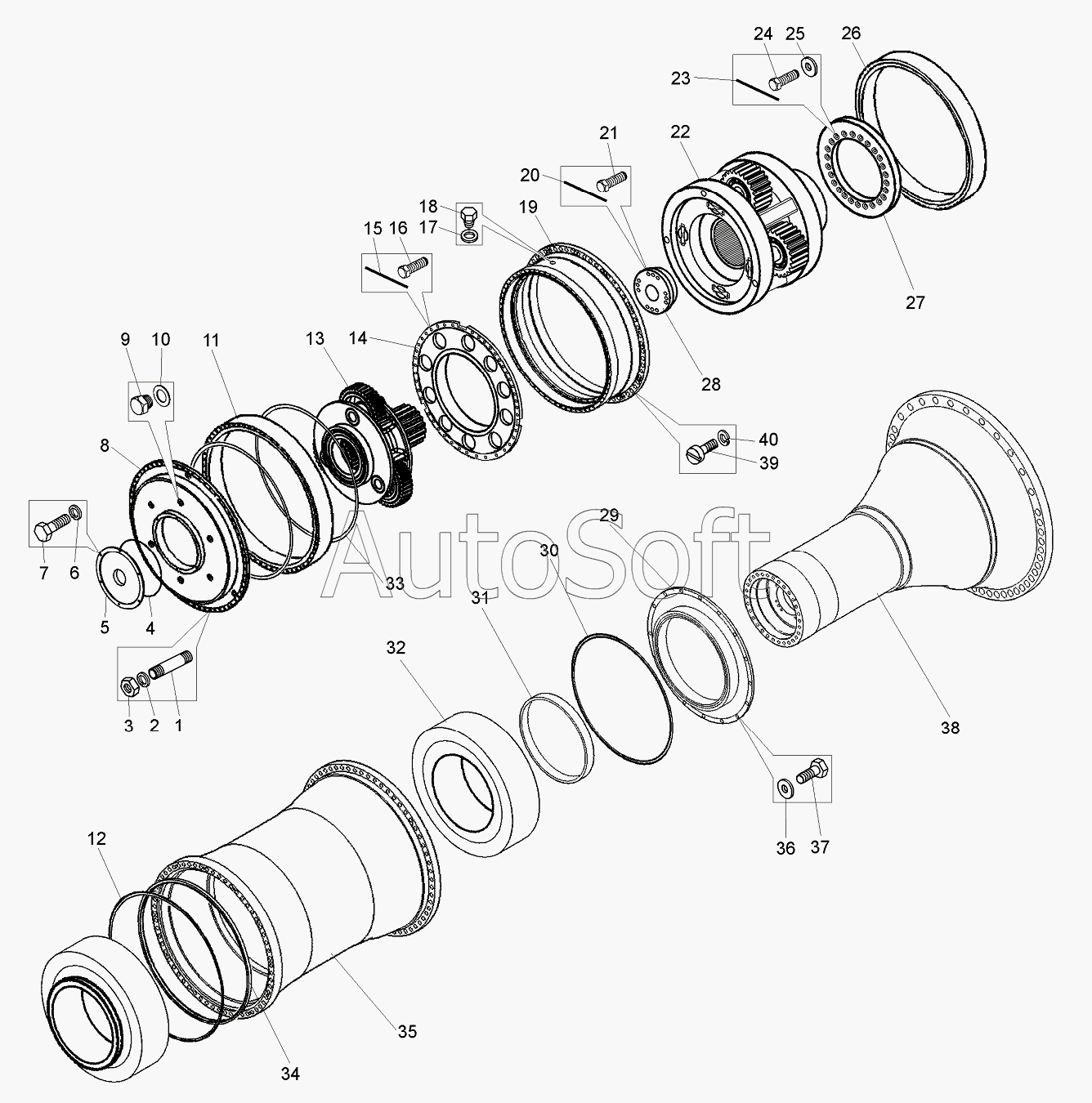

Каталог запасных частей к технике: БелАЗ 75600 (2010). Редуктор мотор-колеса 75600-2405010-10
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шпилька М16х202 | |
| 2 | 2***9 | Шайба | |
| 3 | 3***6 | Гайка М16-6Н | |
| 4 | 5***6 | Кольцо уплотнительное | |
| 5 | 7***8 | Крышка наружная | |
| 6 | 2***8 | Шайба 14.ОТ | |
| 7 | 2***7 | Болт | |
| 8 | 7***4 | Крышка | |
| 9 | 3***5 | Пробка | |
| 10 | 5***2 | Прокладка | |
| 11 | 7***0 | Шестерня коронная первого ряда | |
| 12 | 7***4 | Кольцо уплотнительное | |
| 13 | 7***0 | Водило с сателлитами в сборе | |
| 14 | 7***0 | Крышка | |
| 15 | 2***6 | Шплинт 1,6х300 | |
| 16 | 3***6 | Болт | |
| 17 | 5***5 | Шайба | |
| 18 | 3***9 | Пробка | |
| 19 | 7***0 | Картер | |
| 20 | 2***0 | Шплинт | |
| 21 | 3***5 | Болт 3М20Х70 | |
| 22 | 7***0 | Водило второго ряда с сателлитами в сборе | |
| 23 | 2***4 | Шплинт 1,6х250 | |
| 24 | 3***8 | Болт М27х80 | |
| 25 | 7***0 | Кольцо распорное | |
| 26 | 7***0 | Шестерня коронная второго ряда | |
| 27 | 7***2 | Кольцо упорное | |
| 28 | 7***0 | Кольцо упорное в сборе | |
| 29 | 7***0 | Крышка с манжетами | |
| 30 | 7***6 | Кольцо уплотнительное | |
| 31 | 7***4 | Кольцо подманжетное | |
| 32 | 1***М | Подшипник | |
| 33 | 7***6 | Кольцо уплотнительное | |
| 34 | 7***7 | Кольцо уплотнительное | |
| 35 | 7***0 | Ступица мотор-колеса | |
| 36 | 2***7 | Шайба | |
| 37 | 2***0 | Болт | |
| 38 | 7***0 | Корпус редуктора мотор-колеса | |
| 39 | 3***9 | Винт М20х50 | |
| 40 | 2***1 | Шайба |
