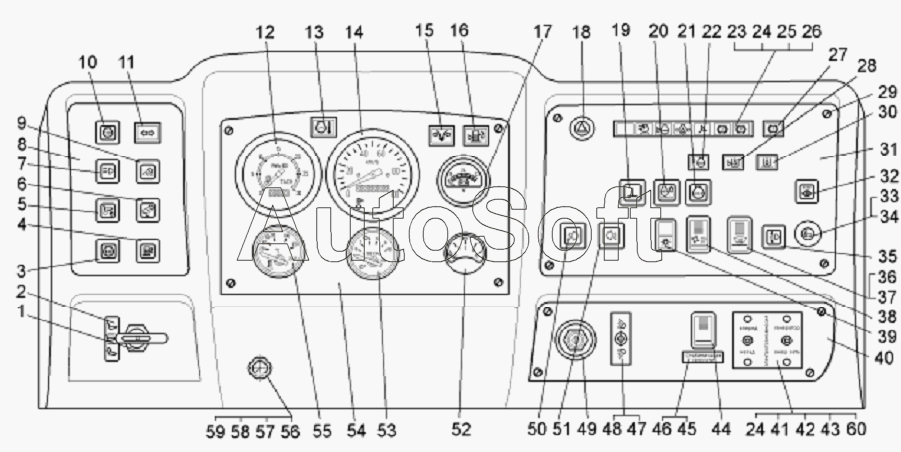

Каталог запасных частей к технике: БелАЗ-75131 (2008). Установка панели приборов
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
24
25
26
27
27
28
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***1 | Переключатель | |
| 2 | 7***6 | Табличка | |
| 3 | 7***5 | Выключатель жалюзи двигателя | |
| 4 | 7***0 | Выключатель топливопрокачи-вающего насоса | |
| 5 | 7***0 | Выключатель блокировки опускания платформы | |
| 6 | 7***1 | Выключатель подсветки лестницы | |
| 7 | 7***0 | Выключатель фары-прожектора | |
| 8 | 7***1 | Панель приборов левая | |
| 9 | 6***9 | Выключатель фары рабочей зоны | |
| 10 | 7***2 | Выключатель останова двигателя | |
| 11 | 2***7 | Контрольная лампа | |
| 11 | 2***7 | Лампа контрольная | |
| 12 | 3***5 | Тахометр | |
| 13 | 2***5 | Лампа контрольная | |
| 13 | 7***4 | Контрольная лампа аварийной температуры | |
| 14 | П***4 | Прибор | |
| 15 | 2***3 | Лампа контрольная | |
| 15 | 7***1 | Контрольная лампа аварийного давления воздуха | |
| 16 | 2***2 | Лампа контрольная | |
| 16 | 7***5 | Контрольная лампа резервного уровня топлива | |
| 17 | Э***1 | Указатель напряжения | |
| 18 | 3***М | Выключатель аварийной сигнализации | |
| 19 | 6***8 | Выключатель массы | |
| 20 | 7***4 | Выключатель регулятора оборотов двигателя | |
| 21 | 7***6 | Выключатель диагностики двигателя | |
| 22 | 2***3 | Лампа контрольная | |
| 22 | 7***6 | Контрольная лампа диагностики двигателя | |
| 23 | 2***2 | Шайба | |
| 24 | 2***1 | Винт | |
| 25 | И***1 | Планка | |
| 26 | Б***4 | Блок контрольных ламп | |
| 27 | 2***1 | Лампа контрольная | |
| 27 | 2***1 | Лампа контрольная | |
| 28 | 2***6 | Лампа контрольная | |
| 28 | 6***8 | Фонарь контрольной лампы | |
| 29 | Е***1 | Винт М6х20 | |
| 30 | 2***2 | Лампа контрольная | |
| 30 | 7***7 | Контрольная лампа засорения масляных фильтров гидросистемы | |
| 31 | 7***0 | Панель приборов правая | |
| 32 | 7***7 | Выключатель проверки ламп | |
| 33 | А***2 | Лампа | |
| 34 | 1***5 | Прикуриватель | |
| 35 | 7***3 | Выключатель поворотной фары | |
| 36 | 5***5 | Рамка выключателя | |
| 37 | П***6 | Переключатель отопителя | |
| 38 | 7***0 | Переключатель отопителя кабины | |
| 39 | 0***2 | Переключатель | |
| 40 | 7***0 | Накладка правая | |
| 41 | 2***2 | Шайба | |
| 42 | 2***2 | Гайка | |
| 43 | 2***5 | Переключатель | |
| 44 | В***7 | Выключатель | |
| 45 | A***P | Заклепка глухая | |
| 46 | 7***8 | Табличка | |
| 47 | 5***9 | Переключатель | |
| 48 | 7***4 | Табличка | |
| 49 | В***6 | Замок-выключатель | |
| 50 | 8***3 | Выключатель | |
| 51 | 8***4 | Выключатель | |
| 52 | З***6 | Измеритель ТУЭ-48 | |
| 53 | Э***4 | Указатель давления | |
| 54 | 7***0 | Панель приборов средняя | |
| 55 | Э***2 | Указатель температуры | |
| 56 | В***1 | Выключатель света щитка приборов | |
| 57 | 2***3 | Гайка | |
| 58 | 3***5 | Винт | |
| 59 | 7***3 | Ручка выключателя | |
| 60 | 7***4 | Табличка |
