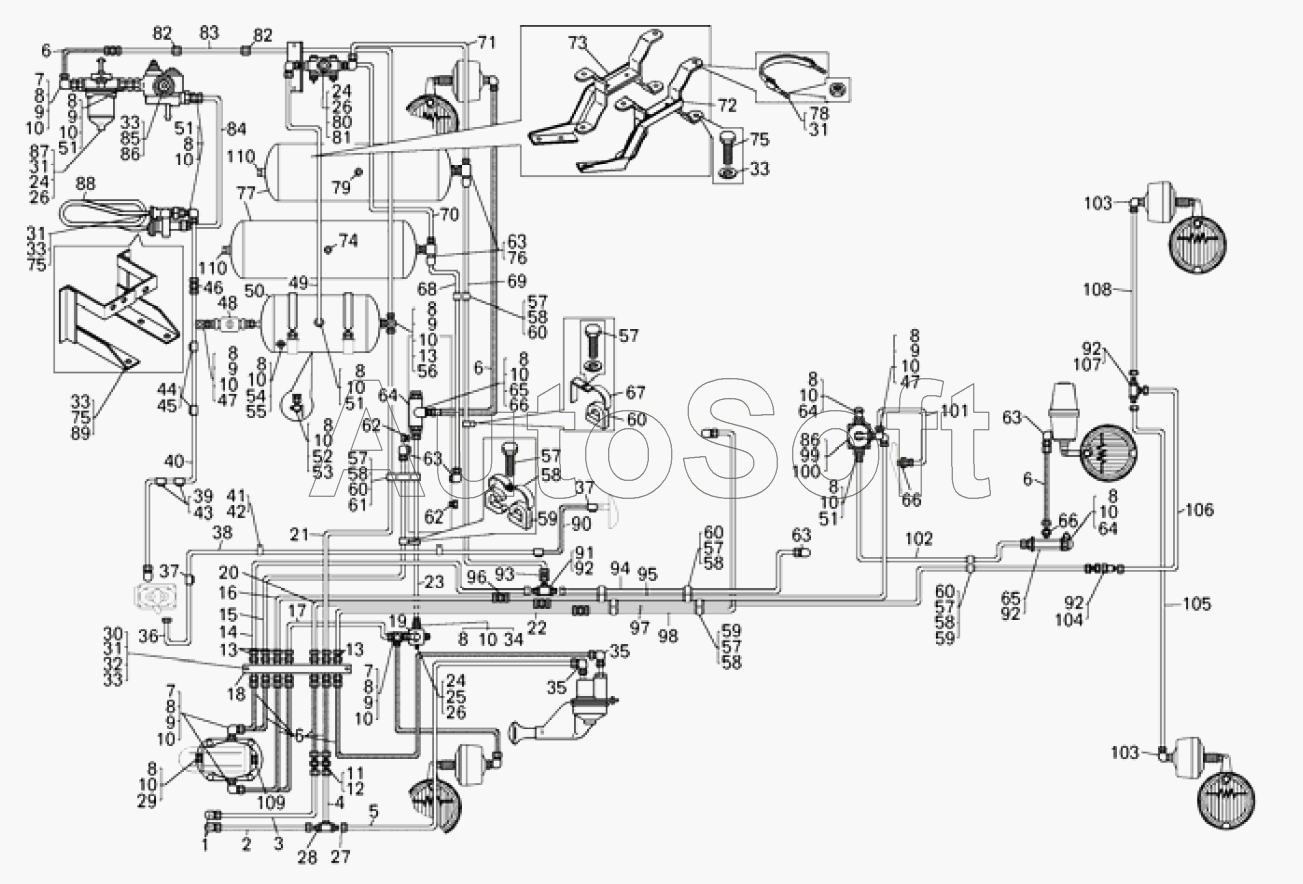

Каталог запасных частей к технике: БелАЗ 7540А (2009). Монтаж пневматического привода тормозов БелАЗ-7540А, БелАЗ-7540В
1
2
3
4
5
6
6
6
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
26
27
28
29
30
31
31
31
31
32
33
33
33
33
33
34
35
35
36
37
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
50
51
51
51
51
52
53
54
55
56
57
57
57
57
57
57
57
58
58
58
58
58
58
59
59
59
60
60
60
60
60
61
62
62
63
63
63
63
64
64
64
65
65
66
66
66
67
68
69
70
71
72
73
74
75
75
75
76
77
78
79
80
81
82
82
83
84
85
86
86
87
88
89
90
91
92
92
92
92
93
94
95
96
97
98
99
100
101
102
103
103
104
105
106
107
108
109
110
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Угольник | |
| 2 | 7***2 | Трубка | |
| 3 | 7***2 | Трубка | |
| 4 | 7***0 | Трубка | |
| 5 | 7***0 | Трубка | |
| 6 | 7***0 | Шланг (5336-3506085-01) | |
| 7 | 4***6 | Угольник | |
| 8 | 0***2 | Кольцо | |
| 9 | 3***9 | Гайка | |
| 10 | 3***5 | Шайба защитная | |
| 11 | 5***8 | Штуцер | |
| 12 | 2***1 | Гайка | |
| 13 | 3***1 | Ниппель | |
| 14 | 7***6 | Трубка | |
| 15 | 7***8 | Трубка | |
| 16 | 7***6 | Трубка | |
| 17 | 7***0 | Трубка | |
| 18 | 7***0 | Плита соединительная | |
| 19 | 1***0 | Клапан ограничения давления | |
| 20 | 7***0 | Трубка | |
| 21 | 7***6 | Трубка | |
| 22 | 7***8 | Трубка | |
| 23 | 7***3 | Трубопровод | |
| 24 | 2***0 | Гайка | |
| 25 | 2***5 | Шайба | |
| 26 | 2***5 | Шайба | |
| 27 | 2***0 | Гайка | |
| 28 | 3***4 | Тройник | |
| 29 | 3***9 | Пробка | |
| 30 | 2***1 | Болт | |
| 31 | 2***2 | Гайка | |
| 32 | 2***9 | Шайба | |
| 33 | 2***6 | Шайба | |
| 34 | 4***4 | Штуцер | |
| 35 | 3***5 | Угольник | |
| 36 | 7***8 | Шланг соединительный | |
| 37 | 3***5 | Хомут | |
| 38 | 7***1 | Трубка | |
| 39 | 3***5 | Хомут | |
| 40 | 7***6 | Трубопровод | |
| 41 | 3***2 | Кляммер | |
| 42 | 5***1 | Прокладка | |
| 43 | 5***5 | Прокладка | |
| 44 | 5***1 | Прокладка | |
| 45 | 3***4 | Кляммер | |
| 46 | 7***4 | Шланг | |
| 47 | 4***1 | Угольник | |
| 48 | 1***0 | Клапан защитный одинарный | |
| 48 | 1***1 | Клапан защитный одинарный | |
| 49 | 7***0 | Трубка | |
| 50 | 7***5 | Ресивер | |
| 51 | 4***4 | Штуцер | |
| 52 | П***0 | Кран | |
| 53 | 3***5 | Гайка | |
| 54 | 1***2 | Кран отбора воздуха | |
| 55 | 3***4 | Гайка переходная | |
| 56 | 3***9 | Угольник | |
| 57 | 2***4 | Болт | |
| 58 | 3***2 | Скоба | |
| 59 | 5***9 | Вкладыш | |
| 60 | 5***8 | Вкладыш | |
| 61 | 7***5 | Скоба | |
| 62 | 2***3 | Пробка | |
| 63 | 3***2 | Угольник | |
| 64 | 1***0 | Клапан контрольного вывода | |
| 65 | 3***3 | Штуцер | |
| 66 | 3***5 | Ниппель | |
| 67 | 7***4 | Скоба | |
| 68 | 7***2 | Трубка | |
| 69 | 7***0 | Трубка | |
| 70 | 7***4 | Трубка | |
| 71 | 7***0 | Трубка | |
| 72 | 7***0 | Кронштейн крепления | |
| 73 | 7***1 | Кронштейн крепления | |
| 74 | 2***2 | Пробка | |
| 75 | 2***5 | Болт | |
| 76 | 3***0 | Тройник | |
| 77 | 5***5 | Баллон воздушный | |
| 78 | 5***8 | Хомут крепления | |
| 79 | 2***2 | Пробка | |
| 80 | 1***0 | Клапан защитный двойной | |
| 81 | 2***5 | Болт | |
| 82 | 0***2 | Кольцо | |
| 83 | 7***4 | Трубка | |
| 84 | 7***8 | Трубопровод | |
| 85 | 1***0 | Регулятор давления | |
| 86 | 2***7 | Гайка | |
| 87 | 1***0 | Противозамерзатель | |
| 88 | 1***1 | Водоотделитель | |
| 89 | 7***0 | Кронштейн | |
| 90 | 7***8 | Шланг | |
| 91 | 3***5 | Тройник | |
| 92 | 3***4 | Гайка | |
| 93 | 0***2 | Кольцо | |
| 94 | 7***2 | Трубка | |
| 95 | 7***0 | Трубопровод | |
| 96 | 3***0 | Ниппель | |
| 97 | 7***6 | Трубопровод | |
| 98 | 7***6 | Трубка | |
| 99 | 1***0 | Клапан ускорительный | |
| 99 | 6***0 | Клапан ускорительный | |
| 100 | 2***5 | Шайба | |
| 101 | 7***3 | Трубопровод | |
| 102 | 7***2 | Трубопровод | |
| 103 | 3***9 | Угольник | |
| 104 | 5***0 | Переходник | |
| 105 | 5***7 | Трубопровод | |
| 106 | 5***4 | Шланг в сборе | |
| 107 | 3***0 | Тройник | |
| 108 | 5***6 | Трубопровод | |
| 109 | 7***2 | Переходник | |
| 110 | 6***8 | Штуцер |
