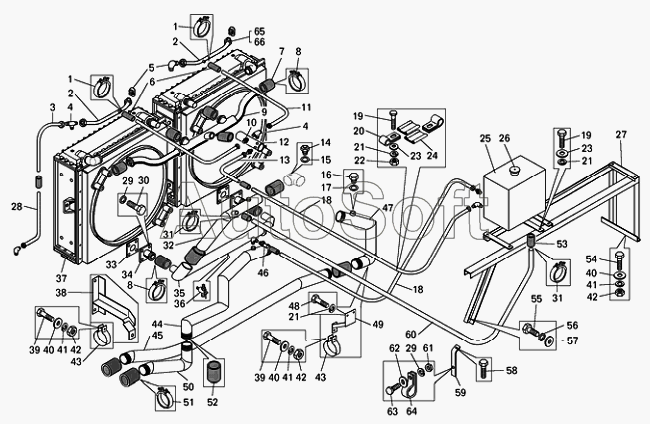

Каталог запасных частей к технике: БелАЗ-7540А (2009). Трубопроводы системы охлаждения двигателя на самосвале БелАЗ-7540D
1
1
2
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
21
21
22
23
23
24
25
26
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
39
40
40
40
41
41
41
42
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Хомут | |
| 2 | 5***1 | Труба | |
| 3 | 7***0 | Труба верхняя | |
| 4 | 3***4 | Тройник | |
| 5 | 3***3 | Угольник | |
| 6 | 5***7 | Шланг | |
| 7 | 5***0 | Шланг | |
| 8 | 5***1 | Хомут | |
| 9 | 7***1 | Труба | |
| 10 | 3***2 | Ниппель | |
| 11 | 7***2 | Труба | |
| 12 | 7***2 | Труба | |
| 13 | 7***3 | Труба | |
| 14 | 7***0 | Патрубок | |
| 15 | 2***3 | Прокладка | |
| 16 | 3***6 | Пробка | |
| 17 | 5***4 | Прокладка | |
| 18 | 7***8 | Труба | |
| 19 | 2***9 | Болт | |
| 20 | 3***1 | Кляммер | |
| 21 | 2***6 | Шайба | |
| 22 | 2***2 | Гайка | |
| 23 | 2***6 | Шайба | |
| 24 | 5***1 | Прокладка | |
| 25 | 7***0 | Бачок расширительный | |
| 26 | 5***0 | Пробка | |
| 27 | 7***0 | Кронштейн | |
| 28 | 7***7 | Труба нижняя | |
| 29 | 2***5 | Шайба | |
| 30 | 2***8 | Болт | |
| 31 | 7***0 | Хомут | |
| 32 | 7***5 | Патрубок | |
| 33 | 5***3 | Прокладка | |
| 34 | 5***4 | Патрубок | |
| 35 | 7***0 | Труба | |
| 36 | 7***0 | Кран | |
| 37 | 7***8 | Блок радиаторов в сборе | |
| 38 | 7***6 | Кронштейн | |
| 39 | 2***8 | Болт | |
| 40 | 2***7 | Шайба | |
| 41 | 2***7 | Шайба | |
| 42 | 2***4 | Гайка | |
| 43 | 5***0 | Хомут | |
| 44 | 7***8 | Труба | |
| 45 | 7***8 | Труба | |
| 46 | 5***8 | Патрубок | |
| 47 | 7***0 | Труба | |
| 48 | 2***5 | Болт | |
| 49 | 7***0 | Уголок | |
| 50 | 7***0 | Труба | |
| 51 | 5***1 | Хомут | |
| 52 | 5***0 | Шланг | |
| 53 | 5***8 | Шланг | |
| 54 | 2***0 | Болт | |
| 55 | 2***7 | Болт | |
| 56 | 2***8 | Шайба | |
| 57 | 2***6 | Шайба | |
| 58 | 0***0 | Болт М10х40 | |
| 59 | 7***8 | Кронштейн | |
| 60 | 7***5 | Труба | |
| 61 | 2***0 | Гайка | |
| 62 | 2***5 | Шайба | |
| 63 | 2***6 | Болт | |
| 64 | 3***1 | Кляммер | |
| 65 | 3***2 | Муфта | |
| 66 | 3***0 | Гайка накидная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
