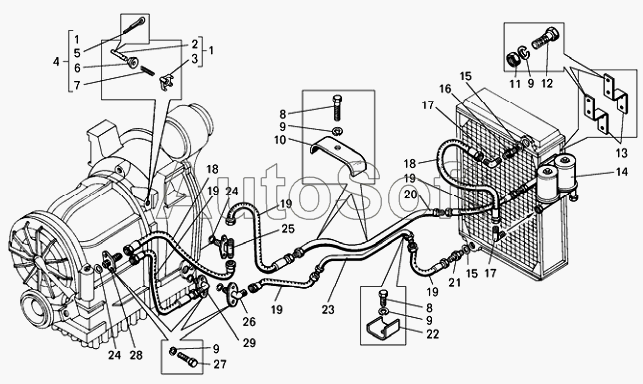

Каталог запасных частей к технике: БелАЗ 7540B (2009). Установка трубопроводов и шлангов гидромеханической передачи БелАЗ-7540B
15
15
29
28
27
26
25
24
24
23
22
21
20
19
19
19
19
19
18
18
17
17
16
1
1
14
13
12
11
10
9
9
9
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Корпус со стержнем в сборе | |
| 2 | 5***5 | Стержень | |
| 3 | 5***0 | Корпус | |
| 4 | 5***1 | Клапан обратный в сборе | |
| 5 | 2***2 | Шплинт | |
| 6 | 5***0 | Седло обратного клапана | |
| 7 | 5***1 | Пружина | |
| 8 | 2***9 | Болт | |
| 9 | 2***6 | Шайба | |
| 10 | 5***0 | Скоба | |
| 11 | 2***2 | Гайка | |
| 12 | 2***7 | Болт | |
| 13 | 7***5 | Кронштейн крепления фильтра | |
| 14 | 5***1 | Фильтр в сборе | |
| 15 | 3***9 | Кольцо У-50х45-2 (34496900) | |
| 16 | 5***7 | Патрубок | |
| 17 | 6***6 | Переходник | |
| 18 | 5***3 | Шланг от трубопровода к радиатору | |
| 19 | 5***3 | Шланг свободного слива в картер | |
| 20 | 7***0 | Трубопровод подводящий | |
| 21 | 5***6 | Патрубок | |
| 22 | 5***0 | Скоба | |
| 23 | 7***5 | Трубопровод отводящий | |
| 24 | 3***2 | Кольцо (0034496200) | |
| 25 | 7***0 | Тройник | |
| 26 | 5***1 | Угольник | |
| 27 | 2***5 | Болт | |
| 28 | 5***7 | Патрубок | |
| 29 | 7***0 | Угольник |
