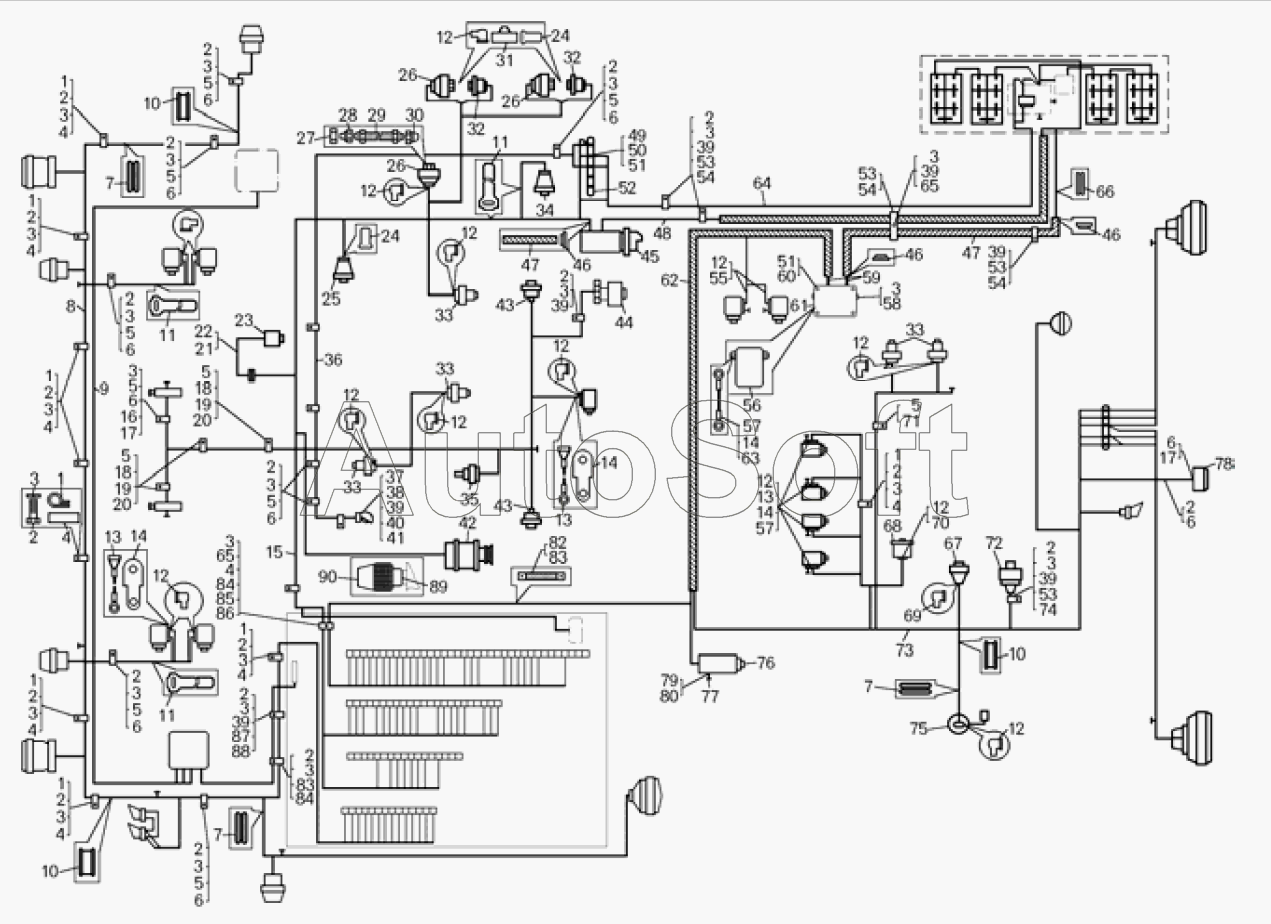

Каталог запасных частей к технике: БелАЗ 7540B (2009). Монтаж проводов на шасси БелАЗ-7540А, БелАЗ-7540В
57
57
68
67
66
65
65
64
63
62
61
60
59
58
69
56
55
54
54
54
53
53
53
53
52
51
51
50
49
48
47
47
80
90
89
88
87
86
85
84
84
83
83
82
46
46
46
79
78
77
76
75
74
73
72
71
70
12
12
12
12
12
12
12
12
12
12
12
12
23
22
21
20
20
19
19
18
18
17
17
16
15
14
14
14
14
13
13
13
24
24
11
11
11
10
10
10
9
8
7
7
7
7
6
6
6
6
6
6
6
6
6
6
5
5
5
5
5
5
5
5
5
5
4
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
35
45
44
43
43
42
41
40
39
39
39
39
39
39
39
38
37
36
1
1
1
1
1
1
1
1
34
33
33
33
33
32
32
31
30
29
28
27
26
26
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Кляммер | |
| 2 | 2***8 | Болт | |
| 3 | 2***4 | Шайба | |
| 4 | 5***1 | Прокладка | |
| 5 | 5***1 | Прокладка | |
| 6 | 3***6 | Кляммер | |
| 7 | 5***7 | Кольцо | |
| 8 | 7***6 | Жгут проводов фар | |
| 9 | 7***2 | Жгут проводов | |
| 10 | 5***0 | Втулка | |
| 11 | 5***4 | Хомут | |
| 12 | 7***2 | Колпачок защитный | |
| 13 | 7***0 | Диод с перемычкой | |
| 14 | 7***8 | Перемычка | |
| 15 | 7***0 | Жгут проводов по двигателю | |
| 16 | 2***5 | Винт | |
| 17 | 2***8 | Гайка | |
| 18 | 2***0 | Гайка | |
| 19 | 2***5 | Шайба | |
| 20 | 3***2 | Кляммер | |
| 21 | 5***3 | Хомут | |
| 22 | 7***1 | Жгут проводов | |
| 23 | Д***М | Датчик тахометра | |
| 24 | 5***5 | Чехол защитный | |
| 25 | 3***9 | Датчик | |
| 26 | 1***0 | Датчик давления масла | |
| 27 | 2***0 | Гайка | |
| 28 | 3***5 | Штуцер | |
| 29 | 5***1 | Шланг маслопровода в сборе | |
| 30 | 3***0 | Штуцер | |
| 31 | 3***6 | Тройник | |
| 32 | Д***1 | Датчик | |
| 33 | Д***1 | Датчик температуры | |
| 34 | Д***к | Датчик | |
| 35 | Т***1 | Датчик сигнализатора температуры | |
| 36 | 7***5 | Жгут проводов подкапотного фонаря | |
| 37 | 5***4 | Втулка амортизационная | |
| 38 | 2***2 | Болт | |
| 39 | 2***4 | Шайба | |
| 40 | Л***2 | Лампа подкапотная | |
| 41 | А***3 | Лампа | |
| 42 | Г***р | Генератор | |
| 43 | Д***5 | Датчик засоренности воздушных фильтров | |
| 44 | Д***1 | Датчик | |
| 45 | С***р | Стартер | |
| 46 | 5***1 | Втулка гибкого рукава | |
| 47 | 7***4 | Гибкий рукав | |
| 48 | 5***0 | Провод от аккумуляторных батарей | |
| 49 | 2***2 | Винт | |
| 50 | 2***4 | Гайка | |
| 51 | 2***3 | Шайба | |
| 52 | 1***0 | Панель соединительная | |
| 53 | 3***1 | Кляммер | |
| 54 | 5***2 | Прокладка | |
| 55 | 5***7 | Перемычка | |
| 56 | Т***Д | Контактор | |
| 57 | 5***4 | Перемычка | |
| 58 | 2***5 | Болт | |
| 59 | 7***6 | Провод контактора | |
| 60 | 2***9 | Винт | |
| 61 | 7***0 | Кожух защитный | |
| 62 | 5***4 | Рукав гибкий | |
| 63 | 5***0 | Диод с перемычкой | |
| 64 | 5***0 | Жгут проводов выключателя ««массы»» | |
| 65 | 2***0 | Болт | |
| 66 | 5***2 | Втулка | |
| 67 | Д***2 | Датчик | |
| 68 | 1***0 | Датчик давления масла двигателя на 20 кгс/см | |
| 69 | 5***4 | Чехол защитный | |
| 70 | 3***9 | Штуцер | |
| 71 | 3***2 | Кляммер | |
| 72 | Д***к | Датчик | |
| 73 | 7***0 | Жгут проводов по лонжерону | |
| 74 | 5***8 | Перемычка | |
| 75 | Б***Д | Датчик уровня топлива | |
| 76 | 5***0 | Двигатель дублирующего привода | |
| 77 | 7***0 | Провод | |
| 78 | Ф***1 | Фонарь освещения номерного знака | |
| 79 | 2***5 | Болт | |
| 80 | 2***6 | Шайба | |
| 81 | 2***2 | Шайба | |
| 82 | 5***0 | Провод соединения двигателя с рамой | |
| 83 | 5***1 | Провод | |
| 84 | 3***9 | Кляммер | |
| 85 | 3***8 | Кляммер | |
| 86 | 5***4 | Прокладка | |
| 87 | 5***3 | Прокладка | |
| 88 | 3***2 | Кляммер | |
| 89 | А***1 | Патрубок | |
| 90 | А***2 | Колпак |
