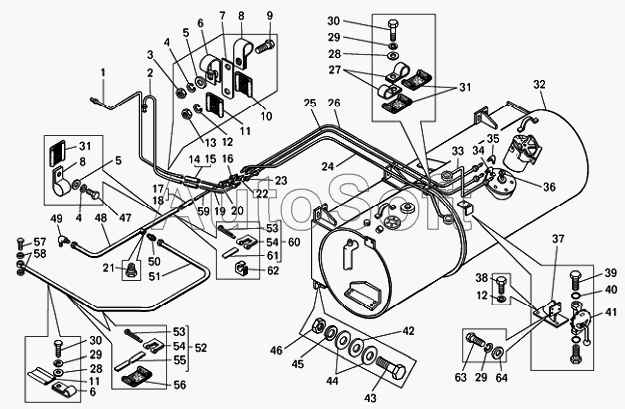

Каталог запасных частей к технике: БелАЗ-7540C (2009). Топливные трубопроводы БелАЗ-7540А, 7540B
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Труба отвода топлива от топливного насоса | |
| 2 | 5***0 | Трубка слива топлива из форсунок | |
| 3 | 2***0 | Гайка | |
| 4 | 2***5 | Шайба | |
| 5 | 2***5 | Шайба | |
| 6 | 3***2 | Кляммер | |
| 7 | 5***8 | Рычаг короткий | |
| 8 | 3***4 | Кляммер | |
| 9 | 2***6 | Болт | |
| 10 | 5***1 | Прокладка | |
| 11 | 5***1 | Прокладка | |
| 12 | 2***6 | Шайба | |
| 13 | 2***2 | Гайка | |
| 14 | 5***7 | Шланг | |
| 15 | 3***4 | Хомут | |
| 16 | 3***7 | Ниппель | |
| 17 | 5***6 | Шланг | |
| 18 | 3***5 | Хомут | |
| 19 | 7***0 | Трубка слива топлива из форсунок в бак | |
| 20 | 7***0 | Топливопровод | |
| 21 | 2***1 | Пробка | |
| 22 | 3***0 | Ниппель | |
| 23 | 3***0 | Ниппель | |
| 24 | 7***2 | Топливопровод | |
| 25 | 7***0 | Топливопровод | |
| 26 | 7***0 | Трубка слива топлива из форсунок в бак | |
| 27 | 3***8 | Кляммер | |
| 28 | 2***4 | Шайба | |
| 29 | 2***4 | Шайба | |
| 30 | 2***0 | Болт | |
| 31 | 5***1 | Прокладка | |
| 32 | 7***0 | Бак топливный | |
| 33 | 7***0 | Топливопровод | |
| 34 | 3***3 | Угольник | |
| 35 | 3***3 | Угольник | |
| 36 | 3***7 | Ниппель | |
| 37 | 7***2 | Кронштейн | |
| 38 | 2***3 | Болт | |
| 39 | 5***9 | Болт зажимной | |
| 40 | 0***2 | Кольцо | |
| 41 | 7***0 | Насос ручной | |
| 42 | 3***8 | Шайба | |
| 43 | 2***2 | Болт | |
| 44 | 2***8 | Шайба | |
| 45 | 2***0 | Шайба | |
| 46 | 2***2 | Гайка | |
| 47 | 2***5 | Болт | |
| 48 | 7***7 | Топливопровод к фильтру | |
| 49 | 3***2 | Угольник | |
| 50 | 3***3 | Ниппель | |
| 51 | 7***0 | Труба подвода топлива | |
| 52 | 3***7 | Хомут 55 | |
| 53 | 2***5 | Шплинт | |
| 54 | 2***0 | Пряжка | |
| 55 | 2***8 | Лента | |
| 56 | 5***4 | Прокладка | |
| 57 | 5***2 | Болт | |
| 58 | 5***4 | Прокладка | |
| 59 | 7***0 | Топливопровод | |
| 60 | 3***9 | Хомут 70 | |
| 61 | 3***1 | Лента | |
| 62 | 5***8 | Вкладыш | |
| 63 | 2***0 | Болт | |
| 64 | 2***4 | Шайба |
