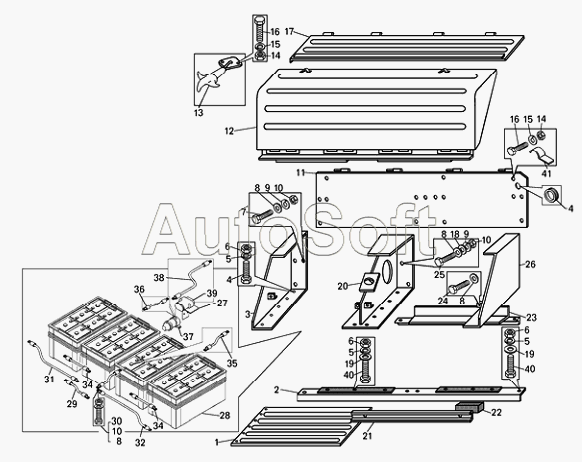

Каталог запасных частей к технике: БелАЗ-7540C (2009). Установка аккумуляторных батарей БелАЗ-7540А, БелАЗ-7540В
1
2
3
4
4
5
5
5
6
6
6
7
8
8
8
8
9
9
10
10
10
11
12
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
34
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Настил ящика | |
| 2 | 5***1 | Уголок ящика | |
| 3 | 5***7 | Кронштейн задний | |
| 4 | 5***2 | Втулка | |
| 5 | 2***5 | Шайба | |
| 6 | 2***0 | Гайка | |
| 7 | 2***9 | Болт | |
| 8 | 2***6 | Шайба | |
| 9 | 2***6 | Шайба | |
| 10 | 2***2 | Гайка | |
| 11 | 5***8 | Пластина защитная | |
| 12 | 5***2 | Крышка ящика в сборе | |
| 13 | 7***0 | Застежка | |
| 14 | 2***8 | Гайка | |
| 15 | 2***4 | Шайба | |
| 16 | 2***8 | Болт | |
| 17 | 5***0 | Пластина опорная | |
| 18 | 2***9 | Шайба | |
| 19 | 2***5 | Шайба | |
| 20 | 7***0 | Кронштейн средний | |
| 21 | 5***0 | Планка крепления | |
| 22 | 5***5 | Амортизатор | |
| 23 | 5***1 | Уголок нижнего ящика | |
| 24 | 2***9 | Болт | |
| 25 | 2***1 | Болт | |
| 26 | 5***5 | Кронштейн передний | |
| 27 | 7***0 | Кронштейн вилки штепсельного разъема | |
| 28 | 6***М | Аккумуляторная батарея с электролитом | |
| 29 | 5***0 | Перемычка | |
| 30 | 2***5 | Болт | |
| 31 | 5***1 | Перемычка | |
| 32 | 5***1 | Перемычка | |
| 33 | 5***1 | Перемычка контактора | |
| 34 | 5***1 | Перемычка | |
| 35 | 5***1 | Перемычка | |
| 36 | 5***6 | Провод | |
| 37 | 1***7 | Выключатель | |
| 38 | 5***1 | Провод | |
| 39 | П***0 | Розетка | |
| 40 | 2***6 | Болт | |
| 41 | 3***0 | Скоба |
