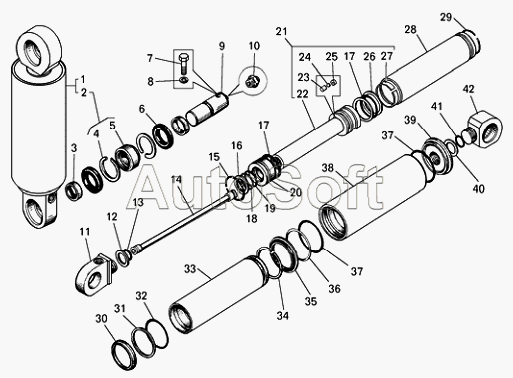

Каталог запасных частей к технике: БелАЗ-7540C (2009). Цилиндр опрокидывающего механизма БелАЗ-7540А, БелАЗ-7540В
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Цилиндр опрокидывающего механизма в состоянии установки | |
| 2 | 5***0 | Цилиндр опрокидывающего механизма | |
| 3 | 5***0 | Втулка | |
| 4 | 6***9 | Кольцо опорное | |
| 5 | Ш***К | Подшипник | |
| 6 | 5***2 | Сальник | |
| 7 | 3***0 | Болт | |
| 8 | 2***9 | Шайба | |
| 9 | 5***1 | Палец | |
| 10 | 1***р | Масленка | |
| 11 | 5***6 | Головка цилиндра | |
| 12 | 5***6 | Кольцо головки стопорное | |
| 13 | 0***2 | Кольцо | |
| 14 | 5***0 | Трубка цилиндра | |
| 15 | 7***0 | Кольцо | |
| 16 | 5***0 | Кольцо предохранительное | |
| 17 | 1***2 | Кольцо | |
| 18 | 5***9 | Шайба защитная | |
| 19 | 0***2 | Кольцо | |
| 20 | 5***0 | Втулка штока | |
| 21 | 7***3 | Шток цилиндра в сборе | |
| 22 | 7***4 | Шток с поршнем | |
| 23 | 5***0 | Толкатель | |
| 24 | 1***0 | Шарик | |
| 25 | 5***0 | Гнездо клапана | |
| 26 | 7***8 | Шайба защитная | |
| 27 | 5***0 | Кольцо направляющее | |
| 28 | 5***0 | Труба цилиндра третья | |
| 29 | 5***6 | Кольцо ограничительное | |
| 30 | 5***0 | Кольцо предохранительное | |
| 31 | 5***0 | Шайба защитная | |
| 32 | 1***2 | Кольцо | |
| 33 | 5***0 | Трубка цилиндра | |
| 34 | 5***8 | Кольцо ограничительное | |
| 35 | 5***0 | Кольцо предохранительное | |
| 36 | 5***1 | Шайба защитная | |
| 37 | 1***2 | Кольцо | |
| 38 | 5***0 | Труба цилиндра первая | |
| 39 | 5***8 | Крышка | |
| 40 | 7***6 | Кольцо головки | |
| 41 | 0***2 | Кольцо | |
| 42 | 9***0 | Головка цилиндра верхняя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
