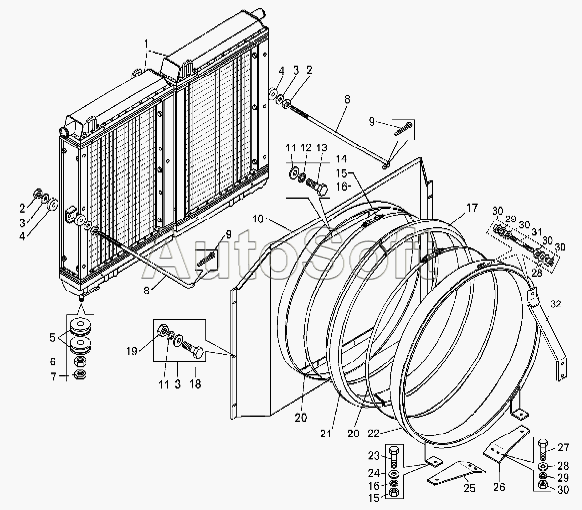

Каталог запасных частей к технике: БелАЗ-7540C (2009). Установка блока радиаторов и кожуха БелАЗ-7540K
1
2
2
3
3
3
4
4
5
6
7
8
8
9
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
30
30
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Блок радиаторов | |
| 2 | 2***1 | Гайка | |
| 3 | 2***6 | Шайба | |
| 4 | 5***0 | Подушка | |
| 5 | 5***5 | Амортизатор | |
| 6 | 3***6 | Гайка | |
| 7 | 3***7 | Гайка | |
| 8 | 5***0 | Тяга левая | |
| 9 | 2***3 | Шплинт | |
| 10 | 7***0 | Кожух | |
| 11 | 3***5 | Шайба | |
| 12 | 2***5 | Шайба | |
| 13 | 2***4 | Болт | |
| 14 | 5***0 | Тяга | |
| 15 | 2***2 | Гайка | |
| 16 | 2***6 | Шайба | |
| 17 | 7***2 | Уплотнитель | |
| 18 | 2***8 | Болт | |
| 19 | 2***0 | Гайка | |
| 20 | 7***0 | Хомут | |
| 21 | 7***2 | Уплотнитель | |
| 22 | 7***0 | Обечайка | |
| 23 | 2***7 | Болт | |
| 24 | 2***6 | Шайба | |
| 25 | 7***7 | Основание кронштейна левого | |
| 26 | 7***6 | Основание кронштейна правого | |
| 27 | 2***2 | Болт | |
| 28 | 2***7 | Шайба | |
| 29 | 2***7 | Шайба | |
| 30 | 2***4 | Гайка | |
| 31 | 7***8 | Тяга | |
| 32 | 7***0 | Кронштейн |
