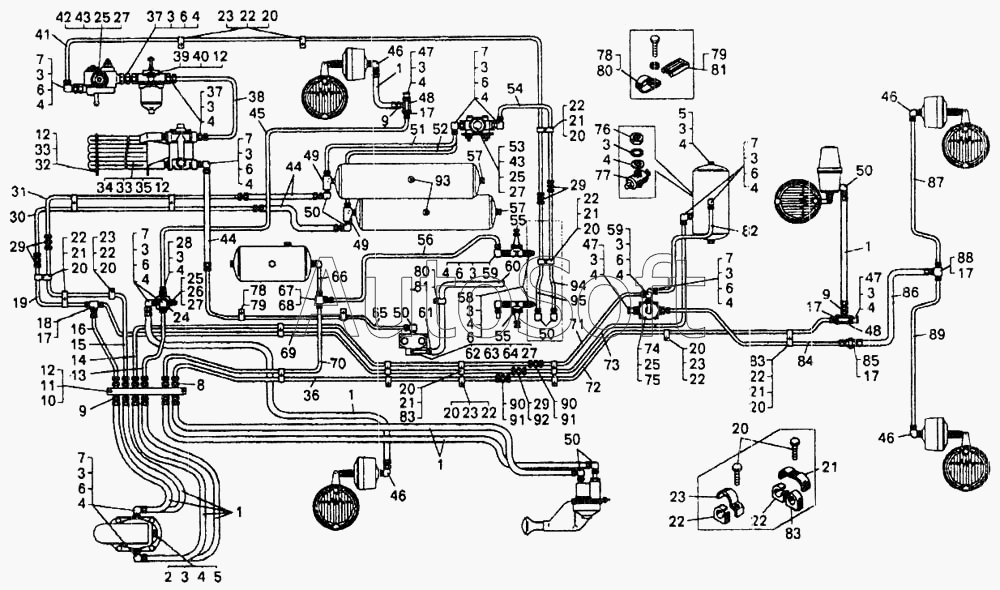

Каталог запасных частей к технике: БелАЗ 7548А (2000). Трубопроводы и аппараты пневматического привода тормозной системы самосвала БелАЗ-75481
59
71
70
69
68
67
66
65
64
63
62
61
60
72
58
57
56
55
54
53
52
51
50
49
48
84
95
94
93
92
91
90
89
88
87
86
85
47
83
82
81
80
79
78
77
76
75
74
73
12
23
22
21
20
19
18
17
16
15
14
13
24
11
10
9
8
7
6
5
4
3
2
1
36
46
45
44
44
43
42
41
40
39
38
37
1
35
34
33
32
31
30
29
28
27
26
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Шланг (75405-3506080) | |
| 1 | 7***0 | Шланг (5336-3506085-01) | |
| 2 | 7***2 | Переходник | |
| 3 | 0***3 | Кольцо | |
| 4 | 3***5 | Шайба защитная | |
| 5 | 3***9 | Пробка | |
| 6 | 3***9 | Гайка | |
| 7 | 4***6 | Угольник | |
| 8 | 3***1 | Ниппель | |
| 9 | 3***5 | Ниппель | |
| 10 | 7***6 | Плита соединительная | |
| 11 | 2***7 | Болт | |
| 12 | 2***6 | Шайба | |
| 13 | 7***0 | Трубопровод | |
| 14 | 7***6 | Трубопровод | |
| 15 | 7***6 | Трубопровод | |
| 16 | 7***4 | Трубопровод | |
| 17 | 3***4 | Гайка | |
| 18 | 3***5 | Тройник | |
| 19 | 7***8 | Трубопровод | |
| 20 | 2***4 | Болт | |
| 21 | 3***2 | Скоба | |
| 22 | 5***8 | Вкладыш | |
| 23 | 7***4 | Скоба | |
| 24 | 1***0 | Клапан ограничения давления | |
| 25 | 2***0 | Гайка | |
| 26 | 2***5 | Шайба | |
| 27 | 2***5 | Шайба | |
| 28 | 4***4 | Штуцер | |
| 29 | 3***7 | Ниппель | |
| 30 | 7***4 | Трубопровод | |
| 31 | 7***6 | Трубопровод | |
| 32 | 7***0 | Кронштейн | |
| 33 | 2***5 | Болт | |
| 34 | 1***1 | Водоотделитель | |
| 35 | 2***2 | Гайка | |
| 36 | 7***8 | Трубопровод | |
| 37 | 4***4 | Штуцер | |
| 38 | 7***8 | Трубопровод | |
| 39 | 1***0 | Регулятор давления | |
| 40 | 2***7 | Гайка | |
| 41 | 7***0 | Трубопровод | |
| 42 | 1***0 | Противозамерзатель | |
| 43 | 2***5 | Болт | |
| 44 | 5***1 | Шланг (75405-3506084) | |
| 44 | 7***4 | Шланг (515Б-3506210-01) | |
| 45 | 7***2 | Трубопровод | |
| 46 | 3***9 | Угольник | |
| 47 | 1***0 | Клапан контрольного вывода | |
| 48 | 3***3 | Штуцер | |
| 49 | 3***0 | Тройник | |
| 50 | 3***2 | Угольник | |
| 51 | 7***4 | Трубопровод | |
| 52 | 7***6 | Трубопровод | |
| 53 | 1***0 | Клапан защитный двойной | |
| 54 | 7***2 | Трубопровод | |
| 55 | 1***0 | Клапан защитный одинарный | |
| 56 | 7***0 | Трубопровод | |
| 57 | 6***8 | Штуцер | |
| 58 | 3***7 | Штуцер | |
| 59 | 4***1 | Угольник | |
| 60 | 7***8 | Шланг | |
| 61 | 3***3 | Хомут 35 | |
| 62 | 5***0 | Фланец забора воздуха | |
| 63 | 2***4 | Болт | |
| 64 | 5***0 | Прокладка | |
| 65 | 7***6 | Трубопровод | |
| 66 | 7***6 | Трубопровод | |
| 67 | 3***4 | Тройник | |
| 68 | 2***0 | Гайка | |
| 69 | 7***2 | Трубопровод | |
| 70 | 7***4 | Трубопровод | |
| 71 | 7***0 | Трубопровод | |
| 72 | 7***2 | Трубопровод | |
| 73 | 7***4 | Трубопровод | |
| 74 | 1***0 | Клапан ускорительный | |
| 75 | 2***5 | Шайба | |
| 76 | 3***5 | Гайка | |
| 77 | П***0 | Кран | |
| 78 | 3***4 | Кляммер | |
| 79 | 5***1 | Прокладка | |
| 80 | 3***1 | Кляммер | |
| 81 | 5***5 | Прокладка | |
| 82 | 7***8 | Трубопровод | |
| 83 | 5***9 | Вкладыш | |
| 84 | 7***2 | Трубопровод | |
| 85 | 5***0 | Переходник | |
| 86 | 5***4 | Шланг в сборе | |
| 87 | 7***6 | Трубопровод | |
| 88 | 3***0 | Тройник | |
| 89 | 7***8 | Трубопровод | |
| 90 | 3***0 | Ниппель | |
| 91 | 0***2 | Кольцо | |
| 92 | 0***2 | Кольцо | |
| 93 | 2***2 | Пробка | |
| 94 | 7***2 | Трубопровод | |
| 95 | 7***0 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
