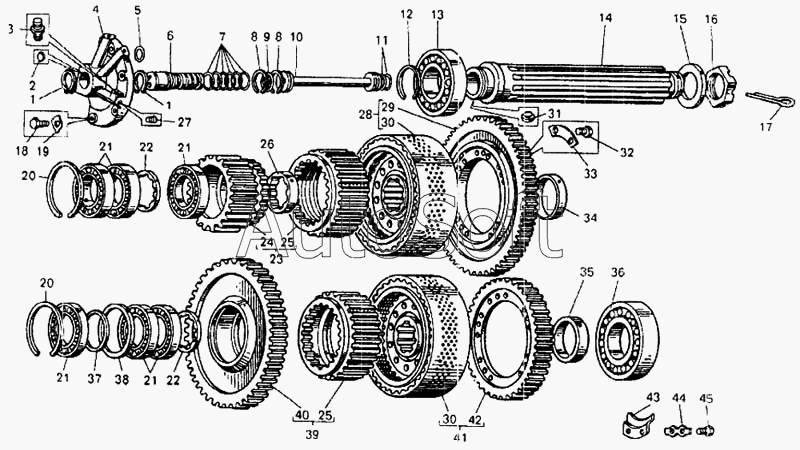

Каталог запасных частей к технике: БелАЗ 7548А (2000). Диапазонный вал
34
23
24
25
26
27
28
29
30
31
32
33
22
35
36
37
38
39
40
41
42
43
44
45
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7548-1701380-01 | 7***1 | Крышка диапазонного вала в сборе | |
| 7548-1701400-01 | 7***1 | Вал диапазонный в сборе | |
| 1 | 5***6 | Кольцо | |
| 2 | 7***0 | Фиксатор | |
| 3 | 3***2 | Ниппель | |
| 4 | 7***2 | Крышка | |
| 5 | 0***3 | Кольцо | |
| 6 | 7***0 | Распределитель | |
| 7 | 7***8 | Кольцо | |
| 8 | 7***7 | Кольцо | |
| 9 | 0***3 | Кольцо | |
| 10 | 7***0 | Распределитель | |
| 11 | 0***3 | Кольцо | |
| 12 | 5***9 | Кольцо | |
| 13 | 5***6 | Подшипник | |
| 14 | 7***0 | Вал диапазонный | |
| 15 | 7***8 | Шайба | |
| 16 | 3***0 | Гайка | |
| 17 | 2***8 | Шплинт | |
| 18 | 2***7 | Болт | |
| 19 | 3***3 | Пластина стопорная | |
| 20 | 5***4 | Кольцо | |
| 21 | 6***Л | Подшипник | |
| 22 | 5***6 | Втулка | |
| 23 | 7***0 | Шестерня ведущая понижающего диапазона в сборе | |
| 24 | 7***2 | Шестерня ведущая понижающего диапазона | |
| 25 | 5***0 | Ступица | |
| 26 | 7***6 | Втулка | |
| 27 | 2***2 | Пробка | |
| 28 | 7***0 | Фрикцион понижающего диапазона | |
| 29 | 7***0 | Шестерня 1 передачи ведомая | |
| 30 | 7***0 | Фрикцион 2 передачи | |
| 31 | 7***8 | Фиксатор | |
| 32 | 3***7 | Болт | |
| 33 | 7***8 | Пластина стопорная | |
| 34 | 7***2 | Втулка | |
| 35 | 7***4 | Втулка | |
| 36 | 1***М | Подшипник | |
| 37 | 7***8 | Кольцо распорное | |
| 38 | 7***0 | Втулка | |
| 39 | 7***0 | Шестерня ведущая повышающего диапазона в сборе | |
| 40 | 7***0 | Шестерня ведущая повышающего диапазона | |
| 41 | 7***0 | Фрикцион повышающего диапазона | |
| 42 | 7***8 | Шестерня 2 передачи ведомая | |
| 43 | 7***8 | Скоба замковая | |
| 44 | 5***0 | Скоба замковая | |
| 45 | 2***5 | Болт |
