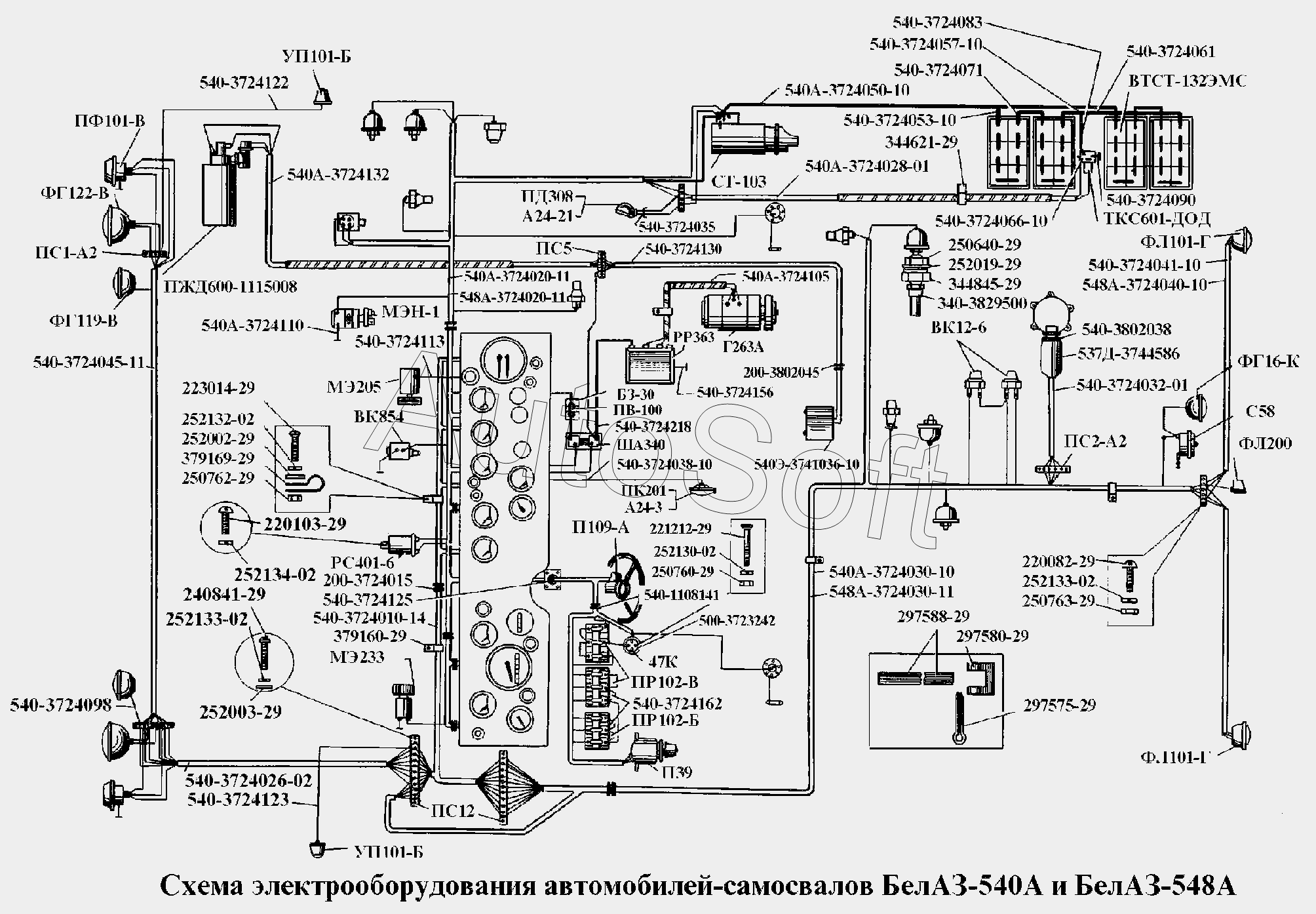

Каталог запасных частей к технике: БелАЗ-540А (1975). Схема электрооборудования автомобилей самосвалов БелАЗ-540А и БелАЗ-548А
200-3802045
А24-3
297575-29
297580-29
252003-29
379169-29
250640-29
252134-02
252133-02
252133-02
220082-29
220103-29
540-1108141
252132-29
344621-29
ФП101-В
ПФ101-В
УП 101-Б
УП 101-Б
ФГ122-В
531-3724045-11
223014-29
252002-29
РС401-Б
240841-29
МЭ 233
200-3724015
ВК 854
ПС 12
П 39
ПЖД600-1015008
47 К
221512-29
252130-29
250760-29
МЗН-1
540А-3724110
МЭ 205
540-3724113
540-3724057-10
540-3724083
ТКС601-ДОД
540-3724090
540-3724066-10
540-3724061
ФГ119-В
540-3724053-10
ПС 5
Г263-А
540Э-3741046-01
540-3724038-10
П109-А
500-3723242
ПР102-Б
ПР102-Б
ФГ 16-К
250763-29
ПС2-А2
ВК 12-Б
537Д-3744586
540-3802038
540-3802038
540-3829500
А24-21
ПД308А
ПВ 100
БЗ-30
ША 340
РР 363
540-3724156-01
СТ 103
540-3724041-10
540А-3724050-10
6ТСТ132ЭМС
540-3724071
ПС1-А2
250762-29
540-3724162
540-3724122
540А-3724132
540-3724098
379160-29
540-3724010-14
540-3724123
540-3724123
540А-3724020-11
548А-3724020-11
540-3724035
540А-3724130
540А-3724028-01
ФП101-Г
ФП101-Г
252019-29
344845-29
540-3724026-02
540-3724218-01
540А-3724105
540-3724032-01
С58
ФП 200
540А-3724030-10
548А-3724030-11
297588-29
548А-3724040-10
ПК-201
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200-3724015 | 2***5 | Втулка | |
| 200-3802045 | 2***5 | Втулка | |
| 220082-29 | 2***9 | Винт | |
| 220103-29 | 2***9 | Винт | |
| 221512-29 | 2***9 | Винт | |
| 223014-29 | 2***9 | Винт | |
| 240841-29 | 2***9 | Винт | |
| 250640-29 | 2***9 | Гайка | |
| 250760-29 | 2***9 | Гайка | |
| 250762-29 | 2***9 | Гайка | |
| 250763-29 | 2***9 | Гайка | |
| 252002-29 | 2***9 | Шайба | |
| 252003-29 | 2***9 | Шайба | |
| 252019-29 | 2***9 | Шайба | |
| 252130-29 | 2***9 | Шайба | |
| 252132-29 | 2***9 | Шайба | |
| 252133-02 | 2***2 | Шайба пружинная | |
| 252134-02 | 2***2 | Шайба пружинная | |
| 297575-29 | 2***9 | Шплинт | |
| 297580-29 | 2***9 | Пряжка | |
| 297588-29 | 2***9 | Лента | |
| 344621-29 | 3***9 | Кляммер | |
| 344845-29 | 3***9 | Штуцер | |
| 379160-29 | 3***9 | Кляммер | |
| 379169-29 | 3***9 | Кляммер | |
| 47 К | 4***К | Штепсельная розетка | |
| 500-3723242 | 5***2 | Прокладка | |
| 531-3724045-11 | 5***1 | Пучок проводов между фар | |
| 537Д-3744586 | 5***6 | Чехол | |
| 540-1108141 | 5***1 | Втулка | |
| 540-3724010-14 | 5***4 | Пучок проводов основной | |
| 540-3724026-02 | 5***2 | Пучок проводов фар | |
| 540-3724032-01 | 5***1 | Пучок проводов спидометра | |
| 540-3724035 | 5***5 | Жгут проводов подкапотного фонаря | |
| 540-3724038-10 | 5***0 | Провод плафона | |
| 540-3724041-10 | 5***0 | Пучок проводов заднего фонаря | |
| 540-3724053-10 | 5***0 | Перемычка плюсовая | |
| 540-3724057-10 | 5***0 | Перемычка минусовая | |
| 540-3724061 | 5***1 | Перемычка | |
| 540-3724066-10 | 5***0 | Перемычка | |
| 540-3724071 | 5***1 | Перемычка | |
| 540-3724083 | 5***3 | Провод от аккумуляторных батарей к контактору | |
| 540-3724090 | 5***0 | Провод соединения двигателя с рамой | |
| 540-3724098 | 5***8 | Провод противотуманной фары | |
| 540-3724113 | 5***3 | Провод вентилятора | |
| 540-3724122 | 5***2 | Провод правого указателя поворота | |
| 540-3724123 | 5***3 | Провод указателя поворота | |
| 540-3724156-01 | 5***1 | Перемычка | |
| 540-3724162 | 5***2 | Перемычка | |
| 540-3724218-01 | 5***1 | Перемычка | |
| 540-3802038 | 5***8 | Втулка | |
| 540-3829500 | 5***0 | Шланг в сборе | |
| 540А-3724020-11 | 5***1 | Пучок проводов добавочный | |
| 540А-3724028-01 | 5***1 | Пучок проводов включения массы | |
| 540А-3724030-10 | 5***0 | Пучок проводов по лонжерону | |
| 540А-3724050-10 | 5***0 | Провод от аккумуляторных батарей к стартеру | |
| 540А-3724105 | 5***5 | Пучок проводов генератора | |
| 540А-3724110 | 5***0 | Провод массы | |
| 540А-3724130 | 5***0 | Пучок проводов управления подогревателя | |
| 540А-3724132 | 5***2 | Пучок проводов подогревателя | |
| 540Э-3741046-01 | 5***1 | Щиток управления подогревателем | |
| 548А-3724020-11 | 5***1 | Пучок проводов добавочный | |
| 548А-3724030-11 | 5***1 | Пучок проводов по лонжерону | |
| 548А-3724040-10 | 5***0 | Пучок проводов заднего фонаря | |
| 6ТСТ132ЭМС | 6***С | Батарея аккумуляторная | |
| А24-21 | А***1 | Лампа | |
| А24-3 | А***3 | Лампа | |
| БЗ-30 | Б***0 | Блок защиты | |
| ВК 12-Б | В***Б | Включатель | |
| ВК 854 | В***4 | Включатель сигнала торможения | |
| Г263-А | Г***А | Генератор | |
| МЗН-1 | М***1 | Маслозакачивающий насос | |
| МЭ 205 | М***5 | Электродвигатель вентилятора | |
| МЭ 233 | М***3 | Электродвигатель отопителя кабины | |
| П 39 | П***9 | Ночной переключатель света | |
| П109-А | П***А | Переключатель указателей поворота | |
| ПВ 100 | П***0 | Предохранитель на 100а | |
| ПД308А | П***А | Лампа подкапотная | |
| ПЖД600-1015008 | П***8 | Предпусковой подогреватель двигателя | |
| ПК-201 | П***1 | Плафон освещения кабины | |
| ПР102-Б | П***Б | Блок предохранителя в сборе | |
| ПС 12 | П***2 | Панель соединительная | |
| ПС 5 | П***5 | Панель 5-ти клеммовая | |
| ПС1-А2 | П***2 | Панель 3-х клеммовая | |
| ПС2-А2 | П***2 | Панель 4-х клеммовая | |
| ПФ101-В | П***В | Подфарники | |
| РР 363 | Р***3 | Реле-регулятор | |
| РС401-Б | Р***Б | Прерыватель света | |
| С58 | С***8 | Сигнал электрический | |
| СТ 103 | С***3 | Стартер | |
| ТКС601-ДОД | Т***Д | Контактор | |
| УП 101-Б | У***Б | Боковой повторитель указателя поворотов | |
| ФГ 16-К | Ф***К | Фара задняя | |
| ФГ119-В | Ф***В | Фара противотуманная | |
| ФГ122-В | Ф***В | Фара | |
| ФП 200 | Ф***0 | Фонарь освещения номерного знака | |
| ФП101-В | Ф***В | Задний фонарь | |
| ФП101-Г | Ф***Г | Задний фонарь | |
| ША 340 | Ш***0 | Шунт вольтамперметра |
