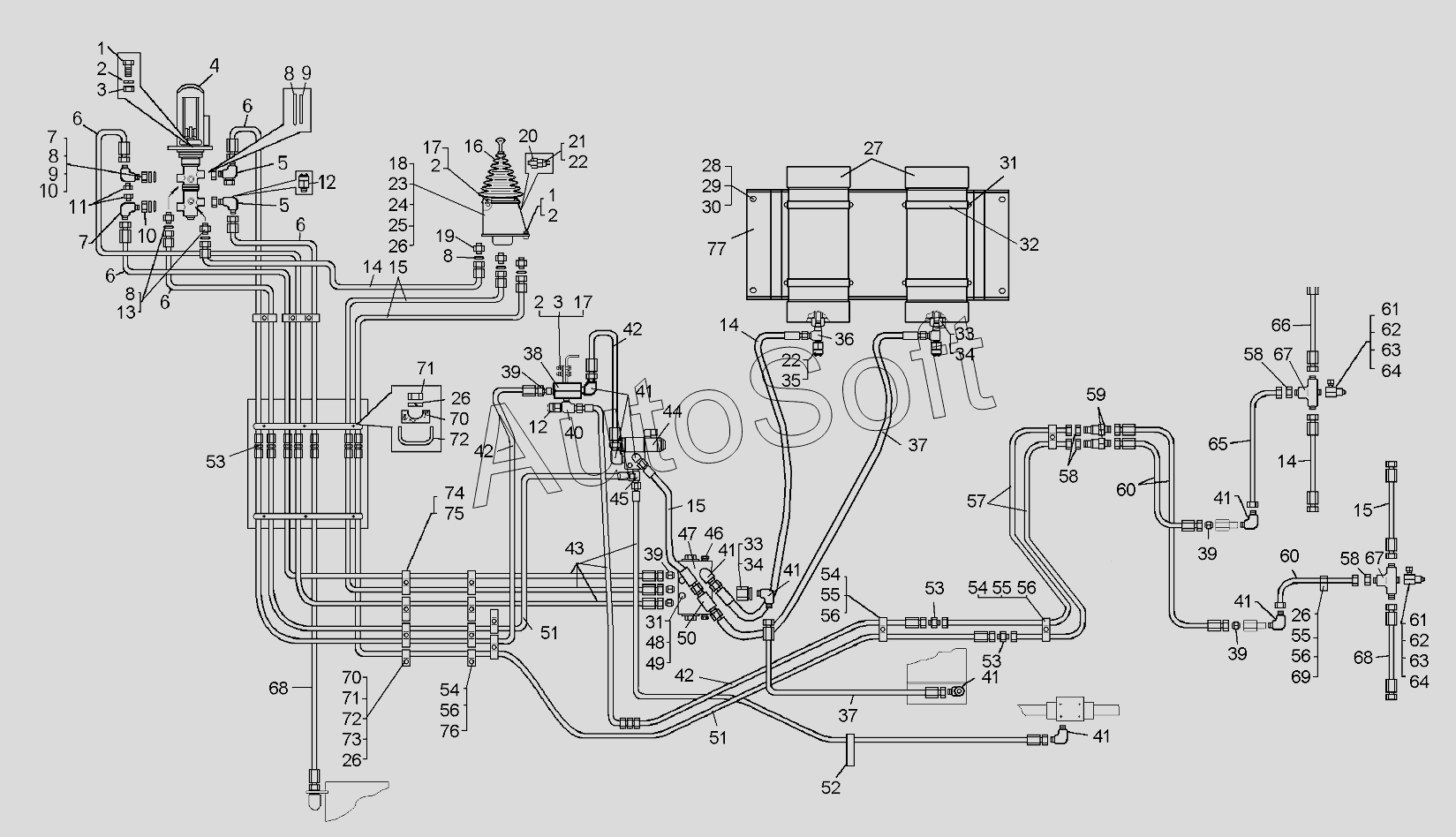

Каталог запасных частей к технике: БелАЗ 75131 (2012). Монтаж гидравлического привода тормозов (75131-3500003-14)
/85.gif)
49
58
58
58
57
56
56
56
56
55
55
55
54
54
54
53
53
53
52
51
51
50
59
48
47
46
45
44
43
42
42
42
41
41
41
41
41
41
41
40
68
68
77
76
75
74
73
72
72
71
71
70
70
69
39
39
39
39
67
67
66
65
64
64
63
63
62
62
61
61
60
60
10
10
19
18
17
17
16
15
15
15
14
14
14
13
12
12
11
20
9
9
8
8
8
8
7
7
6
6
6
6
6
6
5
5
4
3
3
2
2
2
2
2
29
38
37
37
36
35
34
34
33
33
32
31
31
30
1
1
28
27
26
26
26
26
25
24
23
22
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Болт | |
| 2 | 2***5 | Шайба | |
| 3 | 2***0 | Гайка | |
| 4 | 7***1 | Кран управления тормозами | |
| 5 | 3***1 | Угольник | |
| 6 | 7***4 | Рукав высокого давления | |
| 7 | 3***8 | Угольник | |
| 8 | 0***3 | Кольцо | |
| 9 | 7***8 | Шайба защитная | |
| 10 | 3***1 | Гайка | |
| 11 | 2***1 | Пробка | |
| 12 | 0***8 | Реле давления | |
| 13 | 3***2 | Ниппель | |
| 14 | 7***0 | Рукав высокого давления | |
| 15 | 7***4 | Рукав высокого давления | |
| 16 | 7***0 | Кран управления стояночным тормозом | |
| 17 | 2***7 | Болт | |
| 18 | 7***0 | Кронштейн | |
| 19 | 3***2 | Ниппель | |
| 20 | 7***0 | Переходник | |
| 21 | 0***5 | Реле давления | |
| 22 | 5***4 | Прокладка | |
| 23 | 7***0 | Кронштейн | |
| 24 | 2***5 | Болт | |
| 25 | 2***4 | Шайба | |
| 26 | 2***4 | Шайба | |
| 27 | 7***0 | Пневмогидроаккумулятор | |
| 28 | 2***0 | Гайка | |
| 29 | 2***7 | Шайба | |
| 30 | 3***9 | Шпилька М16х225 | |
| 31 | 2***2 | Гайка | |
| 32 | 7***0 | Хомут крепления гидроаккумулятора | |
| 33 | 5***9 | Прокладка | |
| 34 | 7***1 | Переходник | |
| 35 | 0***5 | Реле давления | |
| 36 | 3***8 | Угольник | |
| 37 | 7***6 | Рукав высокого давления | |
| 38 | 7***4 | Клапан двухмагистральный | |
| 39 | 3***6 | Ниппель | |
| 40 | 3***5 | Угольник | |
| 41 | 3***5 | Угольник (459981645) | |
| 42 | 7***6 | Рукав высокого давления | |
| 43 | 7***0 | Рукав высокого давления | |
| 44 | 7***0 | Распределитель | |
| 45 | 3***3 | Тройник | |
| 46 | 2***2 | Пробка | |
| 47 | 7***0 | Клапан защитный двойной | |
| 48 | 2***1 | Болт | |
| 49 | 2***6 | Шайба | |
| 50 | 3***6 | Тройник | |
| 51 | 7***4 | Рукав высокого давления | |
| 52 | 5***2 | Хомут электромонтажный | |
| 53 | 3***0 | Ниппель | |
| 54 | 3***2 | Скоба | |
| 55 | 5***9 | Вкладыш | |
| 56 | 2***4 | Болт | |
| 57 | 7***0 | Трубка | |
| 58 | 2***0 | Гайка | |
| 59 | 3***1 | Штуцер | |
| 60 | 7***2 | Трубка | |
| 61 | 7***0 | Клапан соединительный | |
| 62 | 5***0 | Прокладка | |
| 63 | 5***1 | Крышка | |
| 64 | 3***3 | Ниппель | |
| 65 | 7***8 | Трубка | |
| 66 | 7***0 | Рукав высокого давления | |
| 67 | 3***9 | Тройник | |
| 68 | 7***0 | Рукав высокого давления | |
| 69 | 7***4 | Скоба | |
| 70 | 7***8 | Вкладыш | |
| 71 | 2***8 | Гайка | |
| 72 | 7***4 | Пластина | |
| 73 | 3***2 | Шпилька М6х35 | |
| 74 | 7***6 | Пластина | |
| 75 | 7***8 | Вкладыш | |
| 76 | 5***8 | Вкладыш | |
| 77 | 7***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
