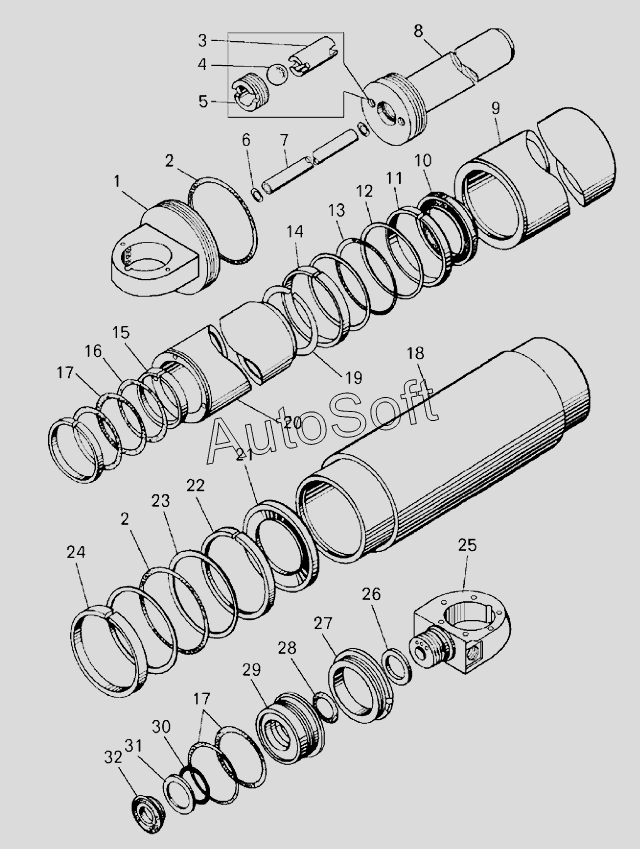

Каталог запасных частей к технике: БелАЗ 75131 (2012). Цилиндр опрокидывающего механизма (7513-8603010)
/141.gif)
25
17
17
18
19
20
21
22
23
24
16
26
27
28
29
29
30
31
32
8
1
1
2
2
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Крыша цилиндра | |
| 1 | 7***1 | Крышка цилиндра | |
| 2 | 2***3 | Кольцо | |
| 3 | 5***0 | Толкатель | |
| 4 | 1***0 | Шарик | |
| 5 | 5***0 | Гнездо клапана | |
| 6 | 0***3 | Кольцо | |
| 7 | 7***0 | Труба цилиндра внутренняя | |
| 8 | 7***0 | Шток в сборе | |
| 8 | 7***0 | Шток с поршнем | |
| 9 | 7***0 | Труба | |
| 10 | 5***9 | Кольцо предохранительное | |
| 11 | 5***4 | Кольцо направляющее | |
| 12 | 5***0 | Шайба защитная | |
| 13 | 2***3 | Кольцо | |
| 14 | 5***3 | Кольцо направляющее | |
| 15 | 7***8 | Кольцо направляющее | |
| 16 | 7***8 | Кольцо защитное | |
| 17 | 1***3 | Кольцо | |
| 18 | 7***4 | Труба наружная | |
| 19 | 7***6 | Кольцо ограничительное | |
| 20 | 7***4 | Труба | |
| 21 | 5***9 | Кольцо предохранительное | |
| 22 | 5***6 | Кольцо направляющее | |
| 23 | 5***3 | Шайба защитная | |
| 24 | 5***5 | Кольцо направляющее | |
| 25 | 7***6 | Головка цилиндра | |
| 26 | 7***6 | Кольцо головки стопорное | |
| 27 | 7***8 | Гайка ограничительная | |
| 28 | 0***3 | Кольцо | |
| 29 | 7***1 | Втулка штока | |
| 29 | 7***1 | Втулка штока | |
| 30 | 1***3 | Кольцо | |
| 31 | 7***9 | Шайба защитная | |
| 32 | 7***7 | Кольцо предохранительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
