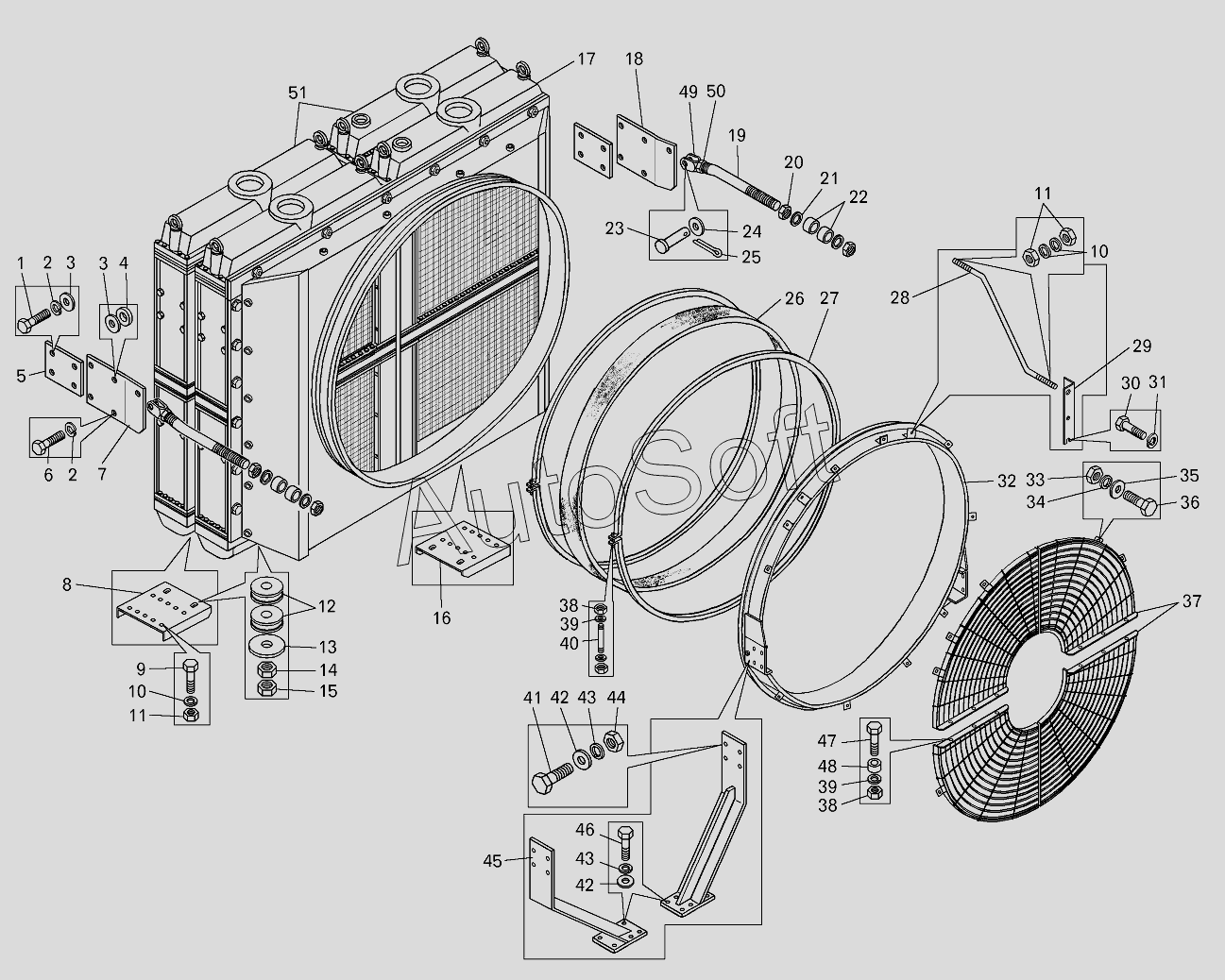

Каталог запасных частей к технике: БелАЗ 75131 (2012). Установка блока радиаторов и кожухов защитных (75131-1300010-10)
/26.gif)
38
38
27
28
29
29
30
31
32
33
34
35
36
37
26
39
39
40
41
42
42
43
43
44
45
46
47
48
49
14
2
2
3
3
4
5
6
7
8
8
9
10
10
11
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***7 | Болт | |
| 2 | 2***8 | Шайба | |
| 3 | 2***6 | Шайба | |
| 4 | 7***9 | Втулка | |
| 5 | 7***8 | Пластина | |
| 6 | 2***3 | Болт | |
| 7 | 7***6 | Пластина | |
| 8 | 7***8 | Кронштейн | |
| 9 | 2***3 | Болт | |
| 10 | 2***9 | Шайба | |
| 11 | 2***0 | Гайка | |
| 12 | 5***5 | Амортизатор | |
| 13 | 5***8 | Шайба 40 | |
| 14 | 3***6 | Гайка | |
| 15 | 3***7 | Гайка | |
| 16 | 7***9 | Кронштейн | |
| 17 | 7***0 | Блок радиаторов с кожухом вентилятора | |
| 18 | 7***9 | Пластина | |
| 19 | 7***4 | Тяга крепления радиатора | |
| 20 | 2***9 | Гайка | |
| 21 | 2***1 | Шайба 24 | |
| 22 | 5***0 | Подушка | |
| 23 | 2***7 | Палец | |
| 24 | 2***7 | Шайба | |
| 25 | 2***3 | Шплинт | |
| 26 | 5***0 | Уплотнитель | |
| 27 | 7***0 | Хомут | |
| 28 | 7***2 | Тяга | |
| 29 | 7***0 | Кронштейн | |
| 29 | 7***0 | Кронштейн | |
| 30 | Б***4 | Болт 3/8dmх4 | |
| 31 | Ш***m | Шайба пружинная 3/8dm | |
| 32 | 7***5 | Обечайка задняя | |
| 33 | 2***2 | Гайка | |
| 34 | 2***6 | Шайба | |
| 35 | 2***9 | Шайба | |
| 36 | 2***8 | Болт | |
| 37 | 7***0 | Кожух защитный | |
| 38 | 7***0 | Тяга | |
| 39 | 2***2 | Болт | |
| 40 | 2***7 | Шайба | |
| 41 | 2***7 | Шайба | |
| 42 | 2***4 | Гайка | |
| 43 | 7***0 | Кронштейн | |
| 44 | 2***8 | Болт | |
| 45 | 2***8 | Болт | |
| 46 | 7***8 | Втулка | |
| 47 | 5***8 | Вилка штока | |
| 48 | 2***1 | Гайка | |
| 49 | 7***0 | Блок радиаторов с жалюзи |
