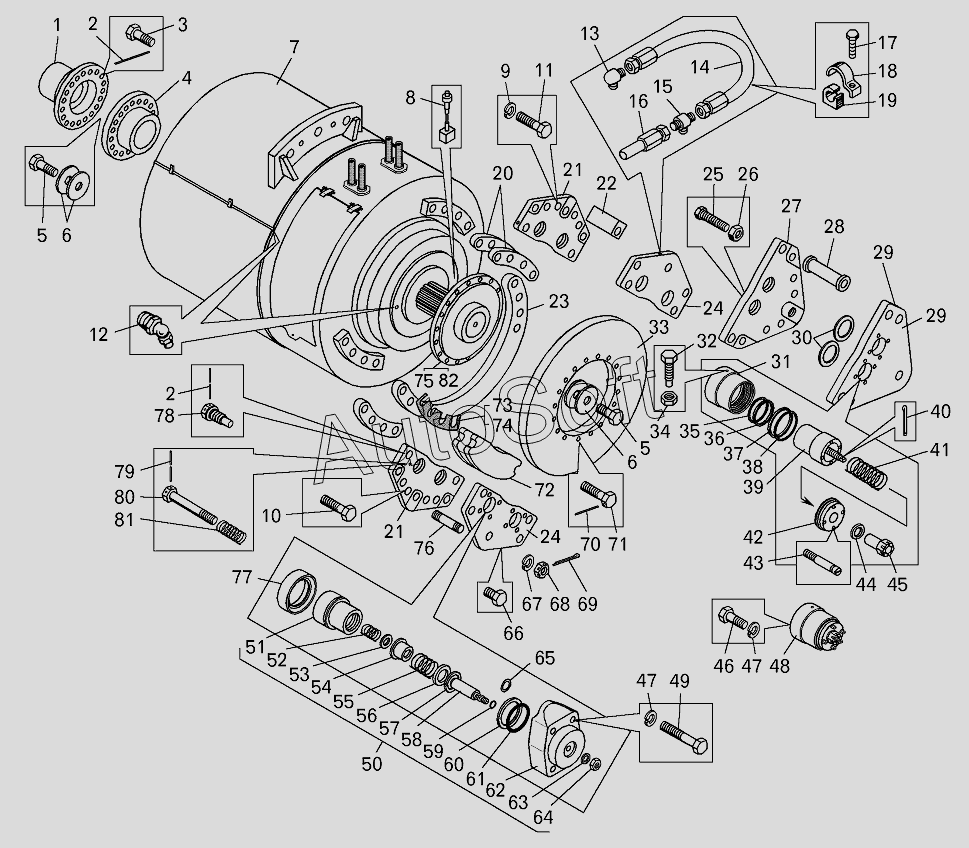

Каталог запасных частей к технике: БелАЗ 75131 (2012). Электродвигатели тяговые ЭК-420, ЭК-590, ТЭД-6 с тормозными механизмами (75132-2103004-01, 75132-2103004-02, 75132-2103004-03)
/53.gif)
51
61
60
59
58
57
56
55
54
53
52
62
50
49
48
47
47
46
45
44
43
42
41
72
82
81
80
79
78
77
77
76
75
74
73
40
71
70
69
68
67
66
65
64
63
9
19
18
17
16
15
14
13
12
11
10
20
8
8
7
7
7
6
6
5
5
4
3
2
2
30
39
38
37
36
35
34
34
33
33
32
31
1
29
29
28
28
27
26
25
24
24
23
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Фланец торсионного вала | |
| 2 | 2***3 | Шплинт | |
| 3 | 3***2 | Болт 3М16х1,5х45 | |
| 4 | 7***2 | Фланец | |
| 5 | 3***8 | Болт | |
| 6 | 7***8 | Пластина | |
| 7 | Т***2 | Электродвигатель | |
| 7 | Э***А | Электродвигатель | |
| 7 | Э***2 | Электродвигатель | |
| 8 | 7***0 | Датчик частоты вращения | |
| 9 | 2***5 | Шайба | |
| 10 | 3***3 | Болт М30Х2-79 | |
| 11 | 3***6 | Болт М30х2х140 | |
| 12 | 2***р | Масленка | |
| 13 | 3***5 | Угольник (459981645) | |
| 14 | 7***0 | Рукав высокого давления | |
| 15 | 3***3 | Тройник | |
| 16 | 7***0 | Рукав высокого давления | |
| 17 | 2***4 | Болт | |
| 18 | 7***4 | Скоба | |
| 19 | 5***8 | Вкладыш | |
| 20 | 7***3 | Кронштейн | |
| 21 | 7***5 | Щека | |
| 22 | 7***8 | Вставка | |
| 23 | 7***0 | Кронштейн | |
| 24 | 7***4 | Щека | |
| 25 | 7***8 | Упор | |
| 26 | 5***8 | Контргайка | |
| 27 | 7***4 | Щека | |
| 28 | 7***6 | Опора | |
| 29 | 7***5 | Щека | |
| 30 | 7***8 | Муфта защитная | |
| 31 | 7***0 | Корпус | |
| 32 | 3***8 | Болт стопорный М10х28 | |
| 33 | 7***0 | Диск с фланцем в сборе | |
| 33 | 7***2 | Диск | |
| 34 | 2***3 | Гайка | |
| 35 | 0***6 | Кольцо | |
| 36 | 7***8 | Кольцо защитное | |
| 37 | 7***8 | Шайба | |
| 38 | 1***6 | Кольцо | |
| 39 | 7***0 | Поршень | |
| 40 | 2***4 | Шплинт | |
| 41 | 5***1 | Пружина | |
| 42 | 7***0 | Крышка | |
| 43 | 7***4 | Индикатор | |
| 44 | 7***8 | Шайба | |
| 45 | 7***0 | Гайка растормаживания | |
| 46 | 2***3 | Болт | |
| 47 | 2***7 | Шайба | |
| 48 | 7***1 | Цилиндр в сборе | |
| 49 | 2***9 | Болт | |
| 50 | 7***0 | Цилиндр в сборе | |
| 51 | 7***0 | Поршень | |
| 52 | 7***7 | Втулка фрикционная | |
| 53 | 3***8 | Шайба | |
| 54 | 7***7 | Стакан | |
| 55 | 7***6 | Пружина | |
| 56 | 7***9 | Кольцо | |
| 57 | 7***7 | Кольцо | |
| 58 | 7***9 | Держатель | |
| 59 | 0***3 | Кольцо | |
| 60 | 7***6 | Шайба защитная | |
| 61 | 0***6 | Кольцо | |
| 62 | 7***0 | Корпус цилиндра | |
| 63 | 2***6 | Шайба | |
| 64 | 2***2 | Гайка | |
| 65 | 0***6 | Кольцо | |
| 66 | 2***3 | Пробка | |
| 67 | 2***4 | Шайба | |
| 68 | 3***0 | Гайка | |
| 69 | 2***1 | Шплинт | |
| 70 | 2***5 | Шплинт | |
| 71 | 3***1 | Болт | |
| 72 | 7***1 | Накладка | |
| 73 | 7***8 | Прокладка | |
| 74 | 7***9 | Прокладка | |
| 75 | 7***0 | Фланец | |
| 76 | 3***1 | Шпилька | |
| 77 | 7***0 | Муфта защитная | |
| 78 | 7***9 | Опора | |
| 79 | 2***5 | Шплинт | |
| 80 | 3***1 | Болт М10х70 | |
| 81 | 5***0 | Пружина | |
| 82 | 7***6 | Кольцо |
