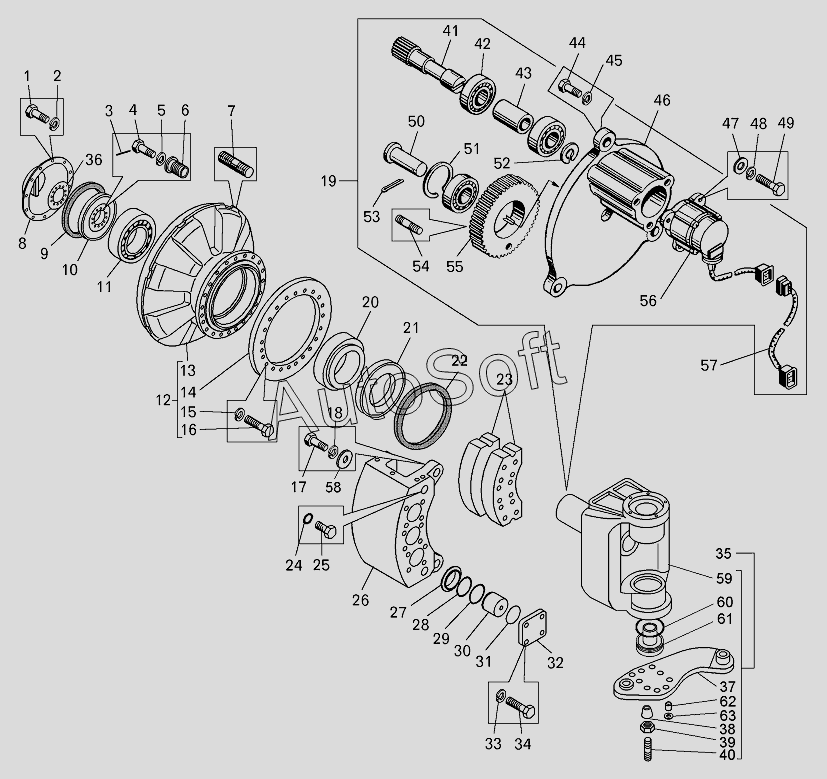

Каталог запасных частей к технике: БелАЗ 75131 (2012). Кулак поворотный с тормозами и поворотным механизмом (7513-3001006-30, 7513-3001007-30)
/70.gif)
39
47
46
45
44
43
43
42
41
40
48
38
37
37
36
35
35
34
56
63
62
61
60
59
59
59
58
57
33
55
54
53
52
51
50
49
16
15
14
13
12
11
10
9
17
8
8
7
6
5
4
3
2
25
32
31
30
29
28
27
26
1
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7513-3501080 | 7***0 | Корпус тормоза | |
| 1 | 2***5 | Болт | |
| 2 | 2***6 | Шайба | |
| 3 | 2***0 | Шплинт | |
| 4 | 3***5 | Болт 3М20Х70 | |
| 5 | 2***1 | Шайба | |
| 6 | 7***6 | Втулка | |
| 7 | 3***8 | Шпилька | |
| 8 | 7***6 | Крышка с одометром | |
| 8 | 7***0 | Крышка наружная левой ступицы | |
| 9 | 7***8 | Сальник | |
| 10 | 7***0 | Кольцо прижимное | |
| 11 | 2***М | Подшипник | |
| 12 | 7***5 | Ступица переднего колеса в сборе | |
| 13 | 7***5 | Ступица колеса | |
| 14 | 7***2 | Диск тормоза | |
| 15 | 2***5 | Шайба | |
| 16 | 3***3 | Болт М30Х2-79 | |
| 17 | 3***1 | Болт М48х3 | |
| 18 | 2***9 | Шайба | |
| 19 | 7***0 | Привод спидометра | |
| 20 | 2***А | Подшипник | |
| 21 | 7***1 | Крышка ступицы внутренняя | |
| 22 | 2***3 | Манжета | |
| 23 | 7***1 | Накладка | |
| 24 | 0***2 | Кольцо | |
| 25 | 7***9 | Опора | |
| 26 | 7***9 | Корпус тормоза | |
| 27 | 7***8 | Муфта защитная | |
| 28 | 7***8 | Кольцо защитное | |
| 29 | 7***1 | Манжета | |
| 30 | 7***0 | Поршень | |
| 31 | 0***2 | Кольцо | |
| 32 | 7***4 | Крышка | |
| 33 | 2***9 | Шайба | |
| 34 | 3***0 | Болт | |
| 35 | 7***0 | Кулак поворотный правый | |
| 35 | 7***0 | Кулак поворотный левый | |
| 36 | 5***4 | Прокладка | |
| 37 | 7***0 | Рычаг поворотный со втулками правый | |
| 37 | 7***0 | Рычаг поворотный со втулками левый | |
| 38 | 5***4 | Втулка разжимная | |
| 39 | 7***0 | Гайка | |
| 40 | 3***2 | Шпилька М36х95 | |
| 41 | 7***2 | Вал | |
| 42 | 2***А | Подшипник | |
| 43 | 7***8 | Втулка | |
| 44 | 2***2 | Болт | |
| 45 | 2***7 | Шайба | |
| 46 | 7***4 | Картер привода | |
| 47 | 2***8 | Шайба | |
| 48 | 2***5 | Шайба | |
| 49 | 2***6 | Болт | |
| 50 | 7***8 | Ось | |
| 51 | 5***8 | Кольцо стопорное В47 | |
| 52 | 7***9 | Кольцо В20 | |
| 53 | 2***3 | Шплинт | |
| 54 | 3***3 | Шпилька | |
| 55 | 7***4 | Шестерня | |
| 56 | П***1 | Датчик импульса | |
| 57 | 7***1 | Жгут проводов спидометра | |
| 58 | 3***0 | Шайба 50 | |
| 59 | 7***0 | Кулак поворотный правый | |
| 59 | 7***0 | Кулак поворотный левый | |
| 60 | 2***2 | Кольцо | |
| 61 | 7***0 | Ограничитель | |
| 62 | 3***1 | Штифт | |
| 63 | 2***0 | Шайба |
