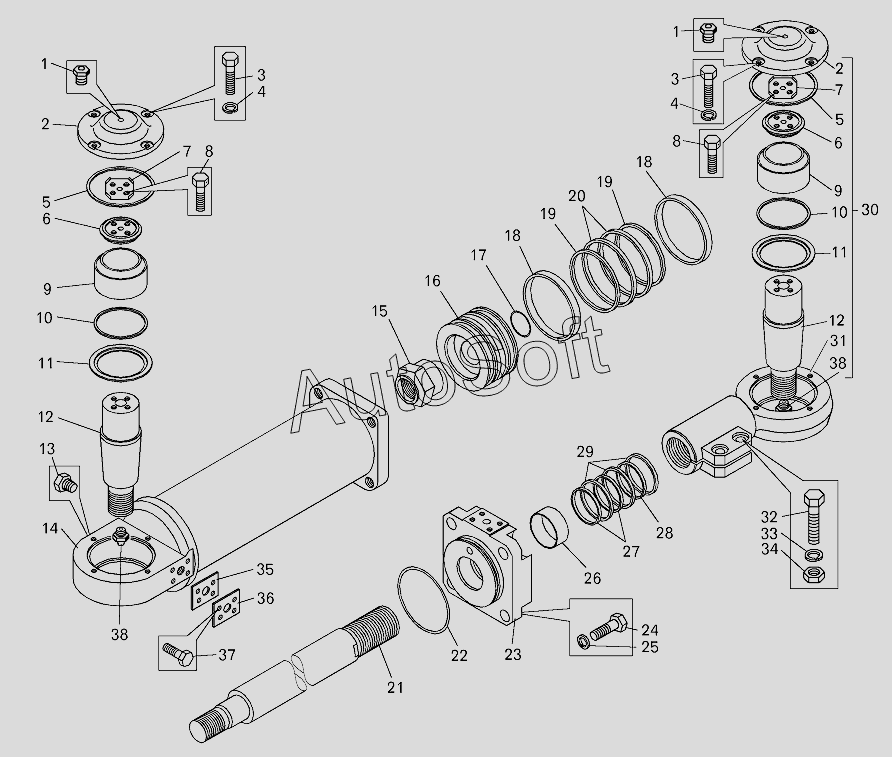

Каталог запасных частей к технике: БелАЗ 75131 (2012). Цилиндры поворота (75132-3429010-10, 75132-3429011-10)
/82.gif)
21
21
22
23
23
24
25
26
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
38
11
11
1
1
1
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
12
12
13
14
15
16
17
18
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Клапан предохранительный | |
| 1 | 6***6 | Клапан | |
| 2 | 7***6 | Крышка | |
| 2 | 7***1 | Крышка | |
| 3 | 3***8 | Болт | |
| 4 | 2***6 | Шайба | |
| 5 | 1***3 | Кольцо | |
| 6 | 7***6 | Шайба упорная | |
| 7 | 7***8 | Пластина | |
| 8 | 2***8 | Болт | |
| 9 | G***0 | Подшипник | |
| 10 | 7***4 | Шайба защитная | |
| 11 | 7***8 | Скребок | |
| 12 | 7***6 | Палец | |
| 13 | 2***3 | Пробка | |
| 14 | 7***0 | Корпус цилиндра | |
| 15 | 5***0 | Гайка | |
| 16 | 7***2 | Поршень | |
| 17 | 0***3 | Кольцо | |
| 18 | 7***7 | Направляющая поршня | |
| 18 | Е***5 | Кольцо | |
| 19 | Е***5 | Уплотнение поршневое | |
| 20 | 0***0 | Кольцо поджимное | |
| 21 | 7***6 | Шток | |
| 21 | 7***8 | Шток | |
| 22 | 1***3 | Кольцо | |
| 23 | 7***6 | Крышка передняя | |
| 23 | 7***1 | Крышка передняя | |
| 24 | 3***8 | Болт | |
| 25 | 2***3 | Шайба | |
| 26 | 7***9 | Направляющая штока | |
| 26 | Е***5 | Кольцо | |
| 27 | 3***7 | Головка сменная 13 | |
| 28 | Е***5 | Грязесъемник | |
| 29 | Е***5 | Уплотнение штоковое | |
| 30 | 7***0 | Наконечник правый | |
| 30 | 7***0 | Наконечник левый | |
| 31 | 7***0 | Наконечник тяги | |
| 31 | 7***1 | Наконечник тяги | |
| 32 | 2***7 | Болт М16х70 | |
| 33 | 2***9 | Шайба | |
| 34 | 2***0 | Гайка | |
| 35 | 7***9 | Прокладка | |
| 36 | 7***4 | Пластина | |
| 37 | 2***3 | Болт | |
| 38 | 1***р | Масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
