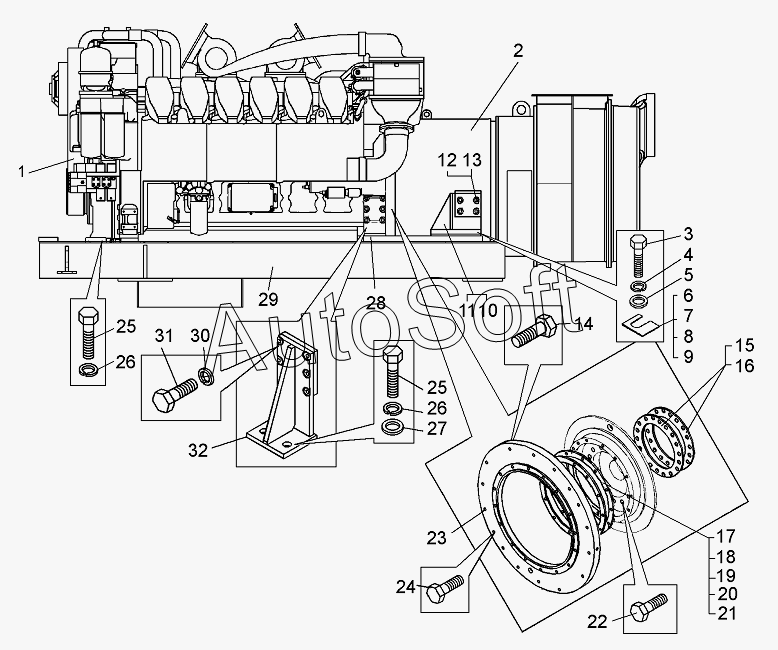

Каталог запасных частей к технике: БелАЗ 75131 (доп. к каталогу) (2015). Дизель–генератор (7513А-1000004, 75137-1000004-11)
25
25
17
18
19
20
21
22
23
24
16
26
26
27
28
29
30
31
32
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***0 | Двигатель | |
| 1 | M***3 | Двигатель | |
| 2 | 5***Х | Генератор синхронный тяговый | |
| 3 | 3***3 | Болт М30Х2-79 | |
| 4 | 2***5 | Шайба | |
| 5 | 2***3 | Шайба 31 | |
| 6 | 5***4 | Прокладка | |
| 7 | 5***2 | Прокладка | |
| 8 | 5***3 | Прокладка | |
| 9 | 5***4 | Прокладка | |
| 10 | 7***1 | Кронштейн задний ле-вый | |
| 11 | 7***0 | Кронштейн задний пра-вый | |
| 12 | 2***4 | Шайба | |
| 13 | N***2 | Болт 1dm-8х2dm | |
| 14 | 5***2 | Болт М12х54 | |
| 15 | 4***2 | Прокладка Смит | |
| 16 | 4***2 | Прокладка Смит | |
| 17 | 7***8 | Прокладка регулировочная | |
| 18 | 7***9 | Прокладка регулировочная | |
| 19 | 7***0 | Прокладка регулировочная | |
| 20 | 7***7 | Прокладка регулировочная | |
| 21 | 7***8 | Прокладка регулировочная | |
| 22 | N***8 | Болт 0,625-11х3,00dm | |
| 23 | 2***7 | Адаптер статора | |
| 24 | N***0 | Болт 0,625-11х2,5dm | |
| 25 | 3***5 | Болт | |
| 26 | 2***1 | Шайба | |
| 27 | 2***9 | Шайба | |
| 28 | 7***8 | Прокладка | |
| 29 | 7***0 | Рама подмоторная | |
| 30 | 2***9 | Шайба | |
| 31 | 2***3 | Болт | |
| 32 | 7***0 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
