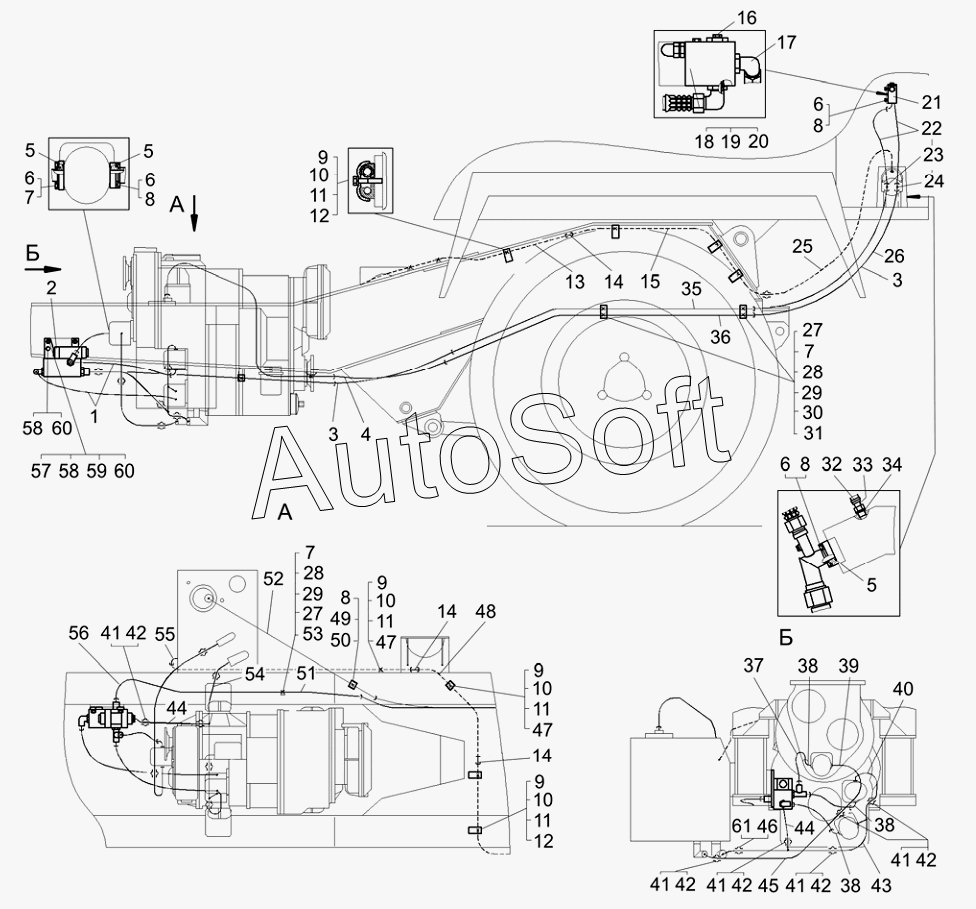

Каталог запасных частей к технике: БелАЗ-76470 (2012). Установка трубопроводов привода центробежного насоса
1
2
3
3
4
5
5
5
6
6
6
6
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
41
41
41
41
42
42
42
42
42
43
44
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
58
59
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 7***1 | Панель управления | |
| 3 | 7***1 | Рукав высокого давления | |
| 4 | 7***4 | Рукав | |
| 5 | 0***3 | Кольцо | |
| 6 | 2***9 | Болт | |
| 7 | 2***5 | Шайба | |
| 8 | 2***6 | Шайба | |
| 9 | 5***8 | Вкладыш | |
| 10 | 2***4 | Болт | |
| 11 | 2***4 | Шайба | |
| 12 | 3***2 | Скоба | |
| 13 | 7***4 | Трубка | |
| 14 | 3***7 | Ниппель | |
| 15 | 7***0 | Трубка | |
| 16 | 2***3 | Пробка | |
| 17 | 3***5 | Угольник | |
| 18 | 5***8 | Контргайка | |
| 19 | 5***9 | Шайба защитная | |
| 20 | 0***3 | Кольцо | |
| 21 | 7***0 | Клапан предохранительный | |
| 22 | 7***1 | Рукав высокого давления | |
| 23 | 7***0 | Фланец гидромотора | |
| 24 | 7***6 | Фланец гидромотора | |
| 25 | 7***8 | Шланг соединительный | |
| 26 | 7***0 | Рукав | |
| 27 | 2***0 | Гайка | |
| 28 | 3***7 | Шпилька М8х55 | |
| 29 | 7***4 | Вкладыш | |
| 30 | 7***5 | Вкладыш | |
| 31 | 7***9 | Пластина | |
| 32 | T***1 | Хомут | |
| 33 | Т***0 | Штуцер | |
| 34 | 3***5 | Прокладка М18х24х2-1 | |
| 35 | 7***0 | Труба нагнетательная | |
| 36 | 7***0 | Труба сливная | |
| 37 | 7***0 | Рукав высокого давления | |
| 38 | 7***0 | Фланец | |
| 39 | 5***0 | Труба всасывающая | |
| 40 | 7***1 | Труба всасывающая | |
| 41 | 5***0 | Хомут | |
| 42 | 5***4 | Рукав всасывающий | |
| 43 | 7***0 | Труба всасывающая | |
| 44 | 7***2 | Труба сливная | |
| 45 | 7***0 | Трубопровод | |
| 46 | 3***9 | Хомут 70 | |
| 47 | 7***4 | Скоба | |
| 48 | 7***8 | Труба | |
| 49 | 2***2 | Болт | |
| 50 | 5***8 | Скоба | |
| 51 | 7***6 | Труба | |
| 52 | 7***0 | Труба сливная | |
| 53 | 7***8 | Пластина | |
| 54 | 7***1 | Труба всасывающая | |
| 55 | 3***2 | Угольник | |
| 56 | 7***6 | Труба нагнетательная | |
| 57 | 2***0 | Гайка | |
| 58 | 2***9 | Шайба | |
| 59 | 3***5 | Шпилька | |
| 60 | 2***5 | Болт | |
| 61 | 7***8 | Рукав, L=350мм |
