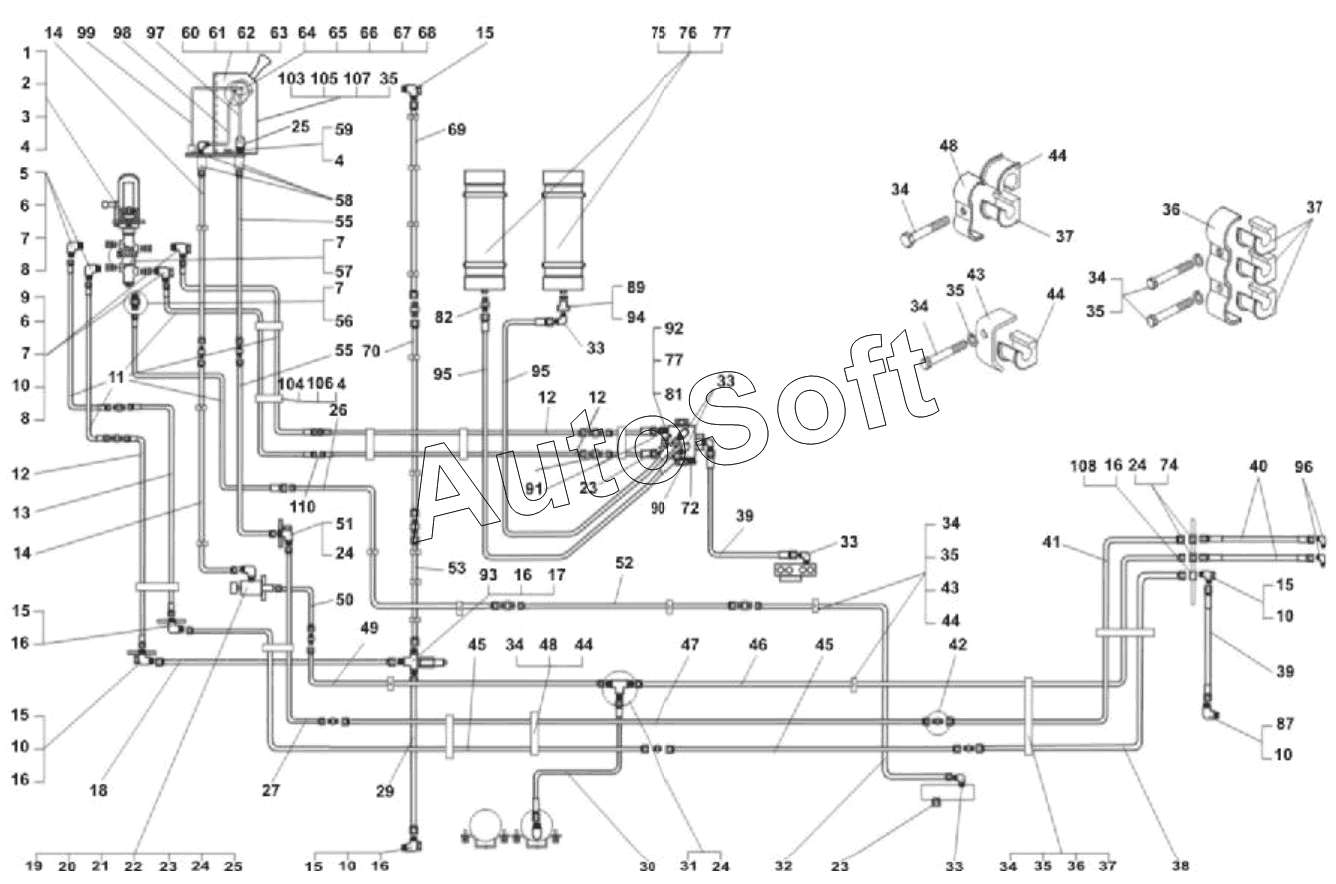

Каталог запасных частей к технике: БелАЗ-75306 (2010). Монтаж гидравлического привода тормозов
1
2
3
4
4
4
5
6
6
7
7
7
7
8
8
9
10
10
10
10
10
11
12
12
12
13
14
14
15
15
15
15
15
16
16
16
16
16
17
18
19
20
21
22
23
23
23
24
24
24
24
25
25
26
27
29
30
31
32
33
33
33
33
34
34
34
34
34
34
35
35
35
35
35
36
36
37
37
37
38
38
39
40
41
42
43
43
44
44
44
44
45
45
46
46
47
48
49
50
51
52
53
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
72
74
75
76
77
77
81
87
89
90
91
92
93
94
95
95
96
97
98
99
103
104
105
106
107
108
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Кран управления тормозами | |
| 2 | 2***0 | Болт | |
| 3 | 2***0 | Гайка | |
| 4 | 2***5 | Шайба | |
| 5 | 3***1 | Угольник | |
| 6 | 7***8 | Шайба защитная | |
| 7 | 0***2 | Кольцо | |
| 8 | 3***1 | Гайка | |
| 9 | 3***8 | Угольник | |
| 10 | 2***1 | Пробка | |
| 11 | 7***0 | Рукав высокого давлении | |
| 12 | 7***8 | Рукав высокого давления | |
| 13 | 7***0 | Рукав высокого давления | |
| 14 | 7***0 | Трубка | |
| 15 | 3***0 | Угольник | |
| 16 | 2***0 | Гайка | |
| 17 | 7***0 | Клапан соединительный | |
| 18 | 7***0 | Трубка | |
| 19 | 1***1 | Клапан контрольного вывода | |
| 20 | 0***2 | Кольцо | |
| 21 | 3***5 | Шайба защитная | |
| 22 | 7***2 | Переходник | |
| 23 | 2***3 | Пробка | |
| 24 | 3***4 | Гайка | |
| 25 | 3***5 | Угольник | |
| 26 | 7***4 | Рукав высокого давления | |
| 27 | 7***6 | Трубка | |
| 29 | 7***4 | Трубка | |
| 30 | 7***8 | Трубка | |
| 31 | 3***5 | Тройник | |
| 32 | 7***4 | Трубка | |
| 33 | 3***5 | Угольник (459981645) | |
| 34 | 2***4 | Болт | |
| 35 | 2***4 | Шайба | |
| 36 | 7***5 | Скоба | |
| 37 | 5***8 | Вкладыш | |
| 38 | 7***5 | Трубка | |
| 39 | 7***0 | Рукав высокого давления | |
| 40 | 7***0 | Рукав высокого давления | |
| 41 | 7***0 | Трубка | |
| 42 | 3***0 | Ниппель | |
| 43 | 7***4 | Скоба | |
| 44 | 5***9 | Вкладыш | |
| 45 | 7***0 | Трубка | |
| 46 | 7***4 | Трубка | |
| 47 | 7***0 | Трубка | |
| 48 | 3***2 | Скоба | |
| 49 | 7***6 | Трубка | |
| 50 | 7***0 | Трубка | |
| 51 | 3***0 | Угольник | |
| 52 | 7***0 | Трубка | |
| 53 | 7***6 | Трубка | |
| 54 | 7***2 | Трубка | |
| 55 | 7***2 | Трубка | |
| 56 | 3***2 | Ниппель | |
| 57 | 3***6 | Пробка М18х1,5 | |
| 58 | 3***1 | Ниппель | |
| 59 | 2***7 | Болт | |
| 60 | 1***0 | Кран тормозной с ручным управлением | |
| 61 | 7***0 | Кронштейн | |
| 62 | 2***8 | Винт | |
| 63 | 2***4 | Шайба | |
| 64 | 0***2 | Кольцо | |
| 65 | 3***9 | Шайба | |
| 66 | 4***9 | Штуцер | |
| 67 | 3***0 | Гайка накидная | |
| 68 | 3***2 | Муфта | |
| 69 | 7***0 | Трубка | |
| 70 | 7***0 | Трубка | |
| 72 | 2***2 | Пробка | |
| 74 | 5***0 | Переходник | |
| 75 | 7***0 | Пневмогидроаккумулятор | |
| 76 | 7***0 | Хомут | |
| 77 | 2***2 | Гайка | |
| 81 | 2***6 | Шайба | |
| 87 | 3***6 | Угольник | |
| 89 | 5***9 | Прокладка | |
| 90 | 7***0 | Клапан защитный двойной | |
| 91 | 3***6 | Ниппель | |
| 92 | 2***1 | Болт | |
| 93 | 3***9 | Тройник | |
| 94 | 7***1 | Переходник | |
| 95 | 7***6 | Рукав высокого давления (45364177) | |
| 96 | 5***9 | Угольник | |
| 97 | 7***6 | Трубка | |
| 98 | 7***8 | Трубка | |
| 99 | 7***7 | Трубка | |
| 100 | 7***0 | Рукав высокого давления | |
| 101 | 7***6 | Рукав высокого давления | |
| 102 | 3***8 | Угольник | |
| 103 | 7***0 | Кожух | |
| 104 | 7***0 | Кронштейн | |
| 105 | 2***5 | Болт | |
| 106 | 2***4 | Болт | |
| 107 | 2***7 | Шайба | |
| 108 | 3***1 | Штуцер | |
| 109 | 3***7 | Ниппель | |
| 110 | 3***0 | Ниппель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
