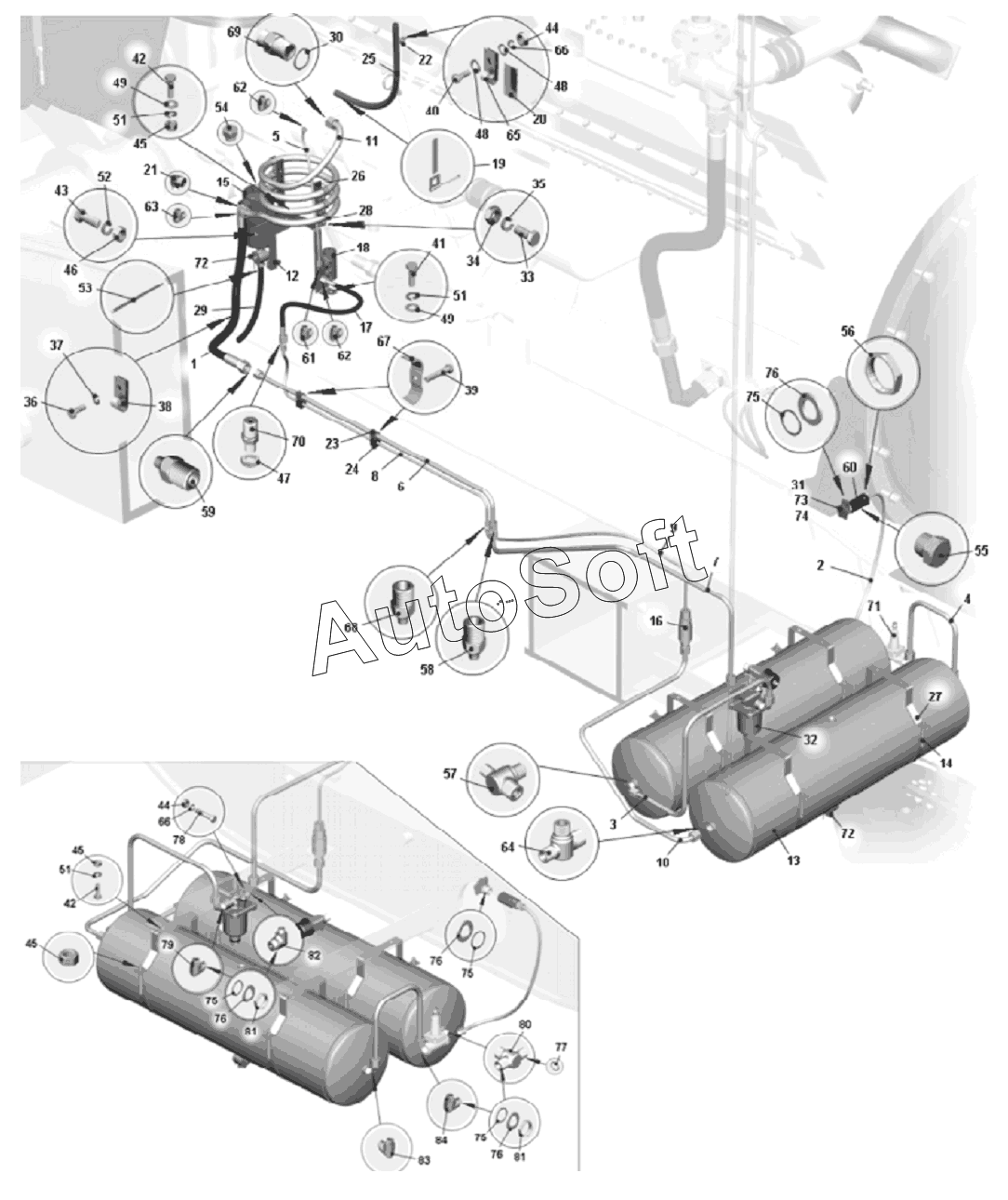

Каталог запасных частей к технике: БелАЗ 75306 (2010). Монтаж трубопроводов компрессора
53
63
62
62
61
60
59
58
57
56
55
54
64
52
51
51
51
49
49
48
48
47
46
45
45
45
44
44
43
74
84
83
82
81
81
80
79
78
77
76
76
76
76
75
75
75
75
42
42
73
72
72
71
70
69
68
67
66
66
65
11
21
20
19
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
32
41
40
39
38
37
36
35
34
33
1
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 7***4 | Трубка | |
| 3 | 7***8 | Трубка | |
| 4 | 7***9 | Трубка | |
| 5 | 7***2 | Трубка | |
| 6 | 7***2 | Трубка | |
| 7 | 7***4 | Трубка | |
| 8 | 7***0 | Трубка | |
| 9 | 7***0 | Трубка | |
| 10 | 7***4 | Трубка | |
| 11 | 7***0 | Охладитель | |
| 12 | 7***0 | Кронштейн | |
| 13 | 5***0 | Ресивер в сборе | |
| 14 | 5***8 | Хомут крепления | |
| 15 | 7***0 | Бачок сливной | |
| 16 | 7***0 | Клапан предохранительный | |
| 17 | 7***0 | Рукав высокого давления | |
| 18 | 1***1 | Регулятор компрессора | |
| 19 | 3***5 | Хомут | |
| 20 | 5***5 | Прокладка | |
| 21 | 5***9 | Угольник | |
| 22 | 7***2 | Кронштейн | |
| 23 | 5***8 | Вкладыш | |
| 24 | 5***9 | Вкладыш | |
| 25 | 7***4 | Шланг | |
| 26 | 7***2 | Кронштейн | |
| 27 | 5***0 | Кронштейн | |
| 28 | 7***4 | Скоба | |
| 29 | 7***6 | Шланг | |
| 30 | 5***9 | Прокладка | |
| 31 | 1***0 | Клапан контрольного вывода | |
| 32 | 1***0 | Противозамерзатель | |
| 33 | 3***4 | Болт | |
| 34 | 2***8 | Гайка | |
| 35 | 2***4 | Шайба | |
| 36 | 2***5 | Болт | |
| 37 | 2***7 | Шайба | |
| 38 | 3***2 | Кляммер | |
| 39 | 2***4 | Болт | |
| 40 | 2***4 | Болт | |
| 41 | 2***5 | Болт | |
| 42 | 2***7 | Болт | |
| 43 | 2***8 | Болт | |
| 44 | 2***0 | Гайка | |
| 45 | 2***2 | Гайка | |
| 46 | 2***4 | Гайка | |
| 47 | 2***9 | Гайка | |
| 48 | 2***5 | Шайба | |
| 49 | 2***6 | Шайба | |
| 51 | 2***6 | Шайба | |
| 52 | 2***7 | Шайба | |
| 53 | 2***3 | Шплинт 0,8х125 | |
| 54 | 2***4 | Пробка | |
| 55 | 2***3 | Пробка | |
| 56 | 3***4 | Гайка | |
| 57 | 3***1 | Тройник | |
| 58 | 3***0 | Ниппель | |
| 59 | 3***0 | Ниппель | |
| 60 | 3***3 | Штуцер | |
| 61 | 3***2 | Угольник | |
| 62 | 3***3 | Угольник | |
| 63 | 3***2 | Угольник | |
| 64 | 3***6 | Тройник | |
| 65 | 3***1 | Кляммер | |
| 66 | 2***5 | Шайба | |
| 67 | 3***2 | Скоба | |
| 68 | 3***0 | Ниппель | |
| 69 | 3***0 | Штуцер | |
| 70 | 3***7 | Штуцер | |
| 71 | 1***1 | Клапан защитный одинарный | |
| 72 | П***0 | Кран | |
| 73 | 1***0 | Клапан | |
| 74 | 1***1 | Клапан контрольного вывода | |
| 75 | 0***2 | Кольцо | |
| 76 | 3***5 | Шайба защитная | |
| 77 | 0***2 | Кольцо | |
| 78 | 2***5 | Болт | |
| 79 | 3***3 | Угольник | |
| 80 | 3***3 | Тройник | |
| 81 | 3***9 | Гайка | |
| 82 | 3***3 | Угольник | |
| 83 | 3***9 | Угольник | |
| 84 | 4***6 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
