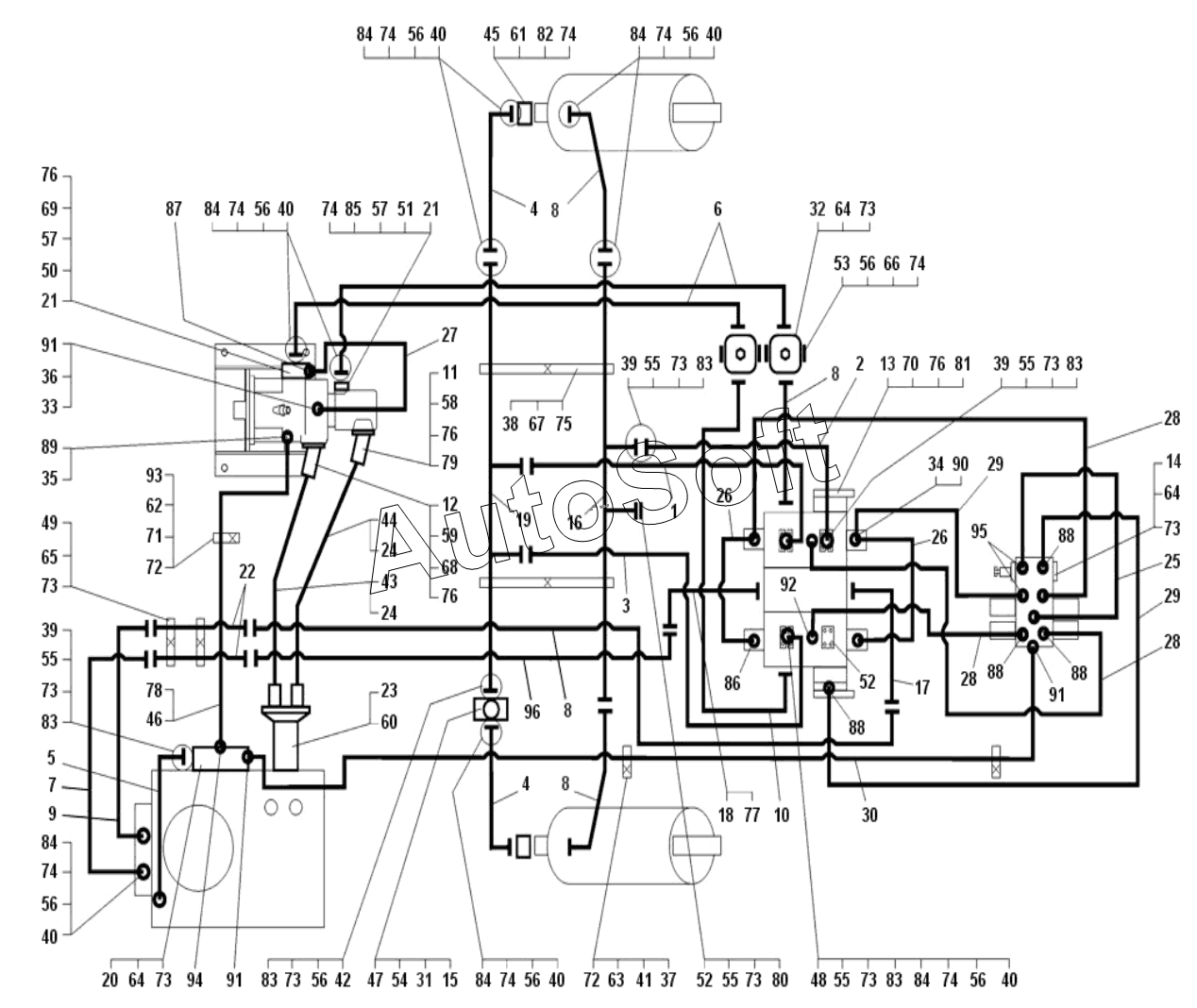

Каталог запасных частей к технике: БелАЗ-75306 (2010). Установка трубопроводов опрокидывающего механизма
1
2
3
4
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
26
27
28
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
39
40
40
40
40
40
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
54
55
55
55
55
55
56
56
56
56
56
56
56
56
57
57
58
59
60
61
62
63
64
64
64
65
66
67
68
69
70
71
72
72
73
73
73
73
73
73
73
73
73
73
74
74
74
74
74
74
74
74
74
75
76
76
76
76
77
78
79
80
81
82
83
83
83
83
83
84
84
84
84
84
84
85
86
87
88
88
88
88
89
90
91
91
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 7***0 | Рукав высокого давления | |
| 3 | 7***0 | Рукав высокого давления | |
| 4 | 7***0 | Рукав высокого давления | |
| 5 | 7***0 | Рукав высокого давления | |
| 6 | 7***0 | Рукав высокого давления | |
| 7 | 7***0 | Рукав (L=1200мм) | |
| 8 | 7***0 | Рукав высокого давления | |
| 9 | 7***0 | Рукав высокого давления | |
| 10 | 7***0 | Рукав высокого давления | |
| 11 | 7***2 | Патрубок всасывающий | |
| 12 | 7***2 | Патрубок всасывающий | |
| 13 | 7***0 | Гидрораспределитель | |
| 14 | 7***0 | Блок управления | |
| 15 | 7***0 | Цепочка | |
| 16 | 7***0 | Труба | |
| 17 | 7***0 | Труба | |
| 18 | 7***5 | Труба | |
| 19 | 7***0 | Труба | |
| 20 | 7***0 | Плита | |
| 21 | 7***0 | Клапан | |
| 22 | 7***0 | Труба | |
| 23 | 7***0 | Масло приемник | |
| 24 | 7***0 | Хомут | |
| 25 | 7***0 | Рукав высокого давления | |
| 26 | 7***6 | Рукав высокого давления | |
| 27 | 7***0 | Рукав высокого давления | |
| 28 | 7***6 | Рукав высокого давления | |
| 29 | 7***0 | Рукав высокого давления | |
| 30 | 7***0 | Рукав высокого давления | |
| 31 | 7***0 | Полумуфта | |
| 32 | 7***0 | Фильтр | |
| 33 | 5***4 | Прокладка | |
| 34 | 7***6 | Переходник | |
| 35 | 5***2 | Прокладка | |
| 36 | 7***2 | Удлинитель | |
| 37 | 5***8 | Вкладыш | |
| 38 | 7***4 | Прижим | |
| 39 | 7***7 | Прижим | |
| 40 | 7***7 | Прижим | |
| 41 | 7***4 | Скоба | |
| 42 | 7***9 | Пластина | |
| 43 | 7***6 | Рукав | |
| 44 | 7***8 | Рукав | |
| 45 | 7***6 | Фланец | |
| 46 | 7***4 | Рукав | |
| 47 | 7***2 | Фланец | |
| 48 | 7***6 | Фланец переходной | |
| 49 | 7***5 | Скоба | |
| 50 | 7***4 | Плита | |
| 51 | 7***6 | Плита | |
| 52 | 7***4 | Заглушка | |
| 53 | 7***4 | Заглушка | |
| 54 | 0***2 | Кольцо | |
| 55 | 0***2 | Кольцо | |
| 56 | 0***2 | Кольцо | |
| 57 | 0***2 | Кольцо | |
| 58 | 0***2 | Кольцо | |
| 59 | 1***2 | Кольцо | |
| 60 | 1***2 | Кольцо | |
| 61 | 0***2 | Кольцо | |
| 62 | 2***5 | Болт | |
| 63 | 2***4 | Болт | |
| 64 | 2***5 | Болт | |
| 65 | 2***9 | Болт | |
| 66 | 2***0 | Болт | |
| 67 | 2***6 | Болт | |
| 68 | 2***9 | Болт | |
| 69 | 2***7 | Болт М16х70 | |
| 70 | 2***0 | Гайка | |
| 71 | 2***4 | Шайба | |
| 72 | 2***4 | Шайба | |
| 73 | 2***6 | Шайба | |
| 74 | 2***7 | Шайба | |
| 75 | 2***8 | Шайба | |
| 76 | 2***9 | Шайба | |
| 77 | 2***3 | Пробка | |
| 78 | 3***5 | Хомут | |
| 79 | 3***6 | Болт | |
| 80 | 3***8 | Болт | |
| 81 | 3***5 | Шпилька | |
| 82 | 3***8 | Болт | |
| 83 | 3***7 | Винт М10х35 (0034131700) | |
| 84 | 3***0 | Винт М12х38 | |
| 85 | 3***6 | Винт | |
| 86 | 3***1 | Штуцер | |
| 87 | 3***6 | Ниппель | |
| 88 | 3***5 | Ниппель | |
| 89 | 3***9 | Ниппель | |
| 90 | 3***3 | Тройник | |
| 91 | 3***5 | Угольник (459981645) | |
| 92 | 3***2 | Угольник | |
| 93 | 3***1 | Кляммер | |
| 94 | 3***5 | Ниппель | |
| 95 | 3***3 | Ниппель | |
| 96 | 7***0 | Рукав высокого давления |
