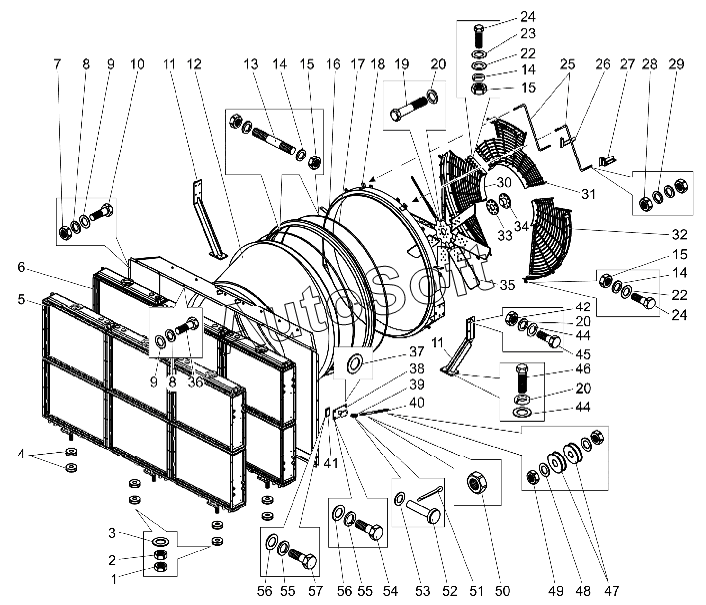

Каталог запасных частей к технике: БелАЗ-75306 (2010). Установка радиаторов и вентилятора
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
13
14
14
14
15
15
15
16
17
18
19
20
20
20
22
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
44
44
45
46
47
48
49
50
51
52
53
54
55
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***7 | Гайка | |
| 2 | 3***6 | Гайка | |
| 3 | 5***8 | Шайба 40 | |
| 4 | 5***5 | Амортизатор | |
| 5 | 7***0 | Блок радиаторов | |
| 6 | 7***8 | Блок радиаторов | |
| 7 | 2***0 | Гайка | |
| 8 | 2***5 | Шайба | |
| 9 | 3***5 | Шайба | |
| 10 | 2***8 | Болт | |
| 11 | 7***0 | Кронштейн | |
| 12 | 7***0 | Кожух вентилятора | |
| 13 | 7***0 | Тяга | |
| 14 | 2***6 | Шайба | |
| 15 | 2***2 | Гайка | |
| 16 | 5***0 | Уплотнитель | |
| 17 | 7***0 | Хомут | |
| 18 | 7***5 | Обечайка задняя | |
| 19 | 3***2 | Болт | |
| 20 | 2***7 | Шайба | |
| 22 | 7***8 | Втулка | |
| 23 | 2***6 | Шайба | |
| 24 | 2***9 | Болт | |
| 25 | 7***2 | Тяга | |
| 26 | 7***0 | Кронштейн | |
| 27 | 7***0 | Кронштейн | |
| 28 | 2***0 | Гайка | |
| 29 | 2***9 | Шайба | |
| 30 | 7***0 | Кожух защитный | |
| 31 | 7***0 | Кожух защитный | |
| 32 | 7***0 | Кожух защитный | |
| 33 | 4***6 | Проставка вентилятора | |
| 34 | 4***7 | Проставка вентилятора | |
| 35 | 4***5 | Крыльчатка вентилятора | |
| 36 | 2***7 | Болт | |
| 37 | 7***9 | Втулка | |
| 38 | 7***0 | Кронштейн | |
| 39 | 5***8 | Вилка штока | |
| 40 | 7***6 | Тяга крепления радиатора | |
| 41 | 7***8 | Пластина | |
| 42 | 2***4 | Гайка | |
| 44 | 2***7 | Шайба | |
| 45 | 2***7 | Болт | |
| 46 | 2***8 | Болт | |
| 47 | 5***0 | Подушка | |
| 48 | 2***1 | Шайба 24 | |
| 49 | 2***9 | Гайка | |
| 50 | 2***1 | Гайка | |
| 51 | 2***3 | Шплинт | |
| 52 | 2***7 | Палец | |
| 53 | 2***7 | Шайба | |
| 54 | 2***3 | Болт | |
| 55 | 2***8 | Шайба | |
| 56 | 2***6 | Шайба | |
| 57 | 2***7 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
