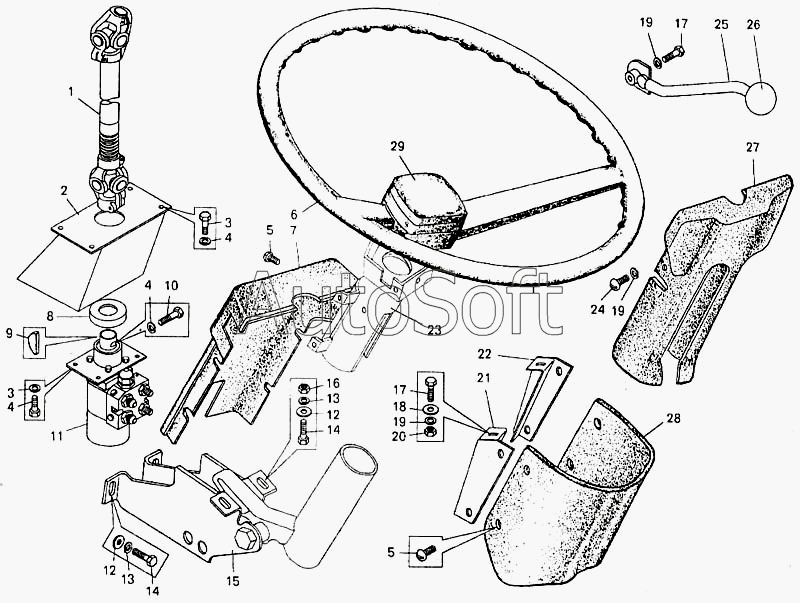

Каталог запасных частей к технике: БелАЗ-7547. Установка рулевого управления
1
2
3
3
4
4
4
5
5
6
7
8
8
9
10
11
12
12
13
13
14
14
15
16
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Вал карданный в сборе | |
| 2 | 7***0 | Кронштейн | |
| 3 | 2***5 | Болт | |
| 4 | 2***6 | Шайба | |
| 5 | 2***4 | Винт | |
| 6 | 3***4 | Колесо рулевое | |
| 7 | 6***4 | Крышка верхнего кожуха | |
| 8 | 7***8 | Крышка подшипника | |
| 8 | 7***1 | Крышка подшипника | |
| 9 | 3***0 | Шпонка | |
| 10 | 2***7 | Болт | |
| 11 | 7***1 | Механизм рулевой в сборе | |
| 12 | 2***5 | Шайба | |
| 13 | 2***5 | Шайба | |
| 14 | 2***6 | Болт | |
| 15 | 7***1 | Колонка рулевая с кронштейном | |
| 16 | 2***0 | Гайка | |
| 17 | 2***8 | Болт | |
| 18 | 2***7 | Шайба | |
| 19 | 2***4 | Шайба | |
| 20 | 2***8 | Гайка | |
| 21 | 7***1 | Кронштейн левый | |
| 22 | 7***0 | Кронштейн правый | |
| 23 | 7***0 | Кожух | |
| 24 | 2***2 | Винт М6х10 | |
| 25 | 7***0 | Рукоятка | |
| 26 | 5***0 | Шарик | |
| 27 | 6***6 | Кожух верхний | |
| 28 | 6***4 | Кожух нижний | |
| 29 | 8***2 | Крышка |
