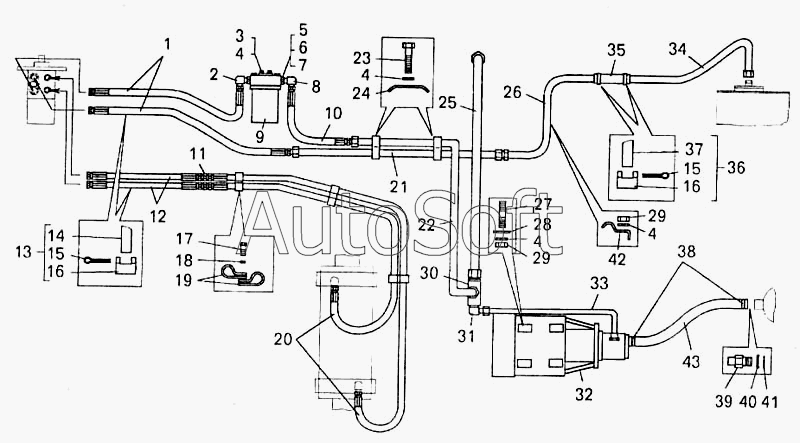

Каталог запасных частей к технике: БелАЗ 7547. Установка трубопроводов рулевого управления
33
23
24
25
26
26
27
28
29
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
4
4
4
5
6
7
8
9
10
11
12
1
13
14
15
15
16
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 3***3 | Угольник | |
| 3 | 2***7 | Болт | |
| 4 | 2***6 | Шайба | |
| 5 | 5***8 | Контргайка | |
| 6 | 5***9 | Шайба защитная | |
| 7 | 0***2 | Кольцо | |
| 8 | 3***5 | Угольник | |
| 9 | 7***0 | Фильтр | |
| 10 | 7***0 | Рукав высокого давления | |
| 11 | 3***0 | Ниппель | |
| 12 | 7***0 | Рукав высокого давления | |
| 12 | 7***6 | Рукав высокого давления | |
| 13 | 3***9 | Хомут 70 | |
| 14 | 3***1 | Лента | |
| 15 | 2***5 | Шплинт | |
| 16 | 2***0 | Пряжка | |
| 17 | 2***0 | Болт | |
| 18 | 2***4 | Шайба | |
| 19 | 3***7 | Кляммер | |
| 20 | 7***4 | Рукав высокого давления | |
| 21 | 7***1 | Труба сливная первая | |
| 21 | 7***0 | Труба сливная первая | |
| 22 | 7***9 | Труба нагнетательная вторая | |
| 23 | 2***7 | Болт | |
| 24 | 5***0 | Скоба | |
| 25 | 7***4 | Труба | |
| 26 | 7***0 | Труба сливная вторая | |
| 26 | 7***0 | Труба сливная вторая | |
| 27 | 3***3 | Шпилька | |
| 28 | 2***9 | Шайба | |
| 29 | 2***2 | Гайка | |
| 30 | 7***0 | Клапан | |
| 31 | 3***5 | Угольник (459981645) | |
| 32 | 7***0 | Электродвигатель с насосом | |
| 33 | 7***6 | Рукав высокого давления (45364177) | |
| 34 | 7***0 | Труба сливная третья | |
| 35 | 5***0 | Шланг сливной | |
| 36 | 3***4 | Хомут 40 | |
| 37 | 3***7 | Лента | |
| 38 | 3***5 | Хомут | |
| 39 | 5***0 | Штуцер | |
| 40 | 3***5 | Шайба защитная | |
| 41 | 0***2 | Кольцо | |
| 42 | 5***6 | Скоба | |
| 43 | 5***4 | Рукав всасывающий |
