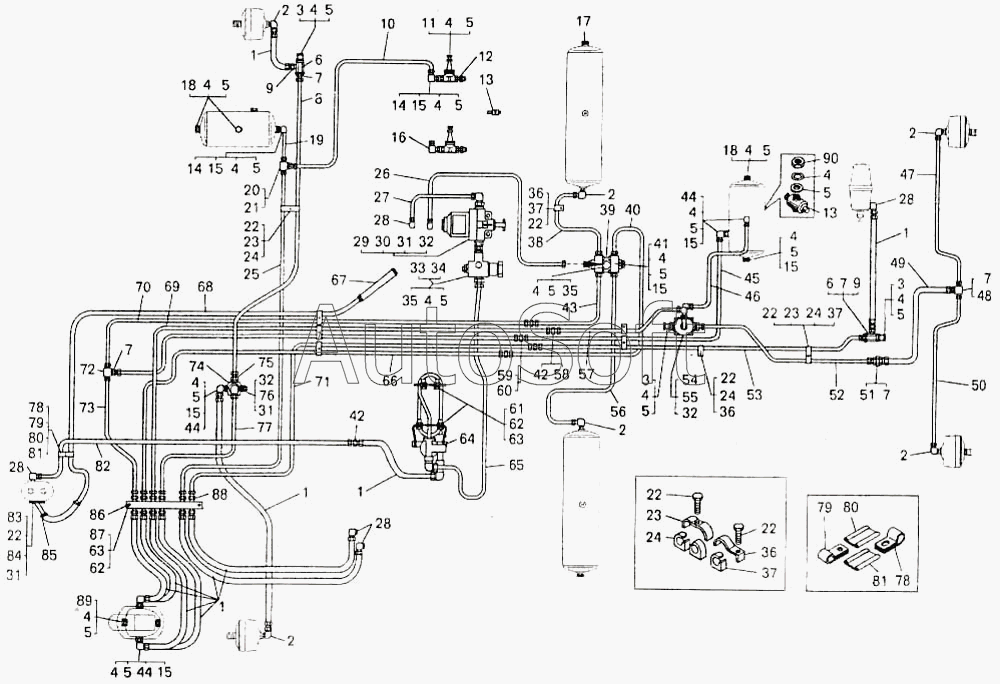

Каталог запасных частей к технике: БелАЗ-7547. Трубопроводы и аппараты пневматического привода тормозов
1
1
1
1
1
2
2
2
2
2
2
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
8
9
9
10
11
12
13
13
14
14
15
15
15
15
15
15
15
16
17
18
18
19
20
21
22
22
22
22
22
22
22
23
23
23
24
24
24
24
25
26
27
28
28
28
28
29
30
31
31
31
32
32
32
33
34
35
35
36
36
36
37
37
37
38
39
40
41
42
42
43
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
78
79
79
80
80
81
81
82
83
84
85
86
87
88
89
90
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Шланг (5336-3506085-01) | |
| 2 | 3***9 | Угольник | |
| 3 | 1***0 | Клапан контрольного вывода | |
| 4 | 0***3 | Кольцо | |
| 5 | 3***5 | Шайба защитная | |
| 6 | 3***3 | Штуцер | |
| 7 | 3***4 | Гайка | |
| 8 | 7***2 | Трубопровод | |
| 9 | 3***5 | Ниппель | |
| 10 | 7***0 | Трубопровод | |
| 11 | 1***0 | Клапан защитный одинарный | |
| 12 | 3***7 | Штуцер | |
| 13 | П***0 | Кран | |
| 14 | 4***1 | Угольник | |
| 15 | 3***9 | Гайка | |
| 16 | 3***5 | Угольник | |
| 17 | 2***4 | Пробка | |
| 18 | 3***9 | Пробка | |
| 19 | 7***6 | Трубопровод | |
| 20 | 3***5 | Угольник | |
| 21 | 2***0 | Гайка | |
| 22 | 2***4 | Болт | |
| 23 | 3***2 | Скоба | |
| 24 | 5***9 | Вкладыш | |
| 25 | 7***4 | Трубопровод | |
| 26 | 7***2 | Трубопровод | |
| 27 | 7***0 | Трубопровод | |
| 28 | 3***2 | Угольник | |
| 29 | 1***0 | Противозамерзатель | |
| 30 | 2***5 | Болт | |
| 31 | 2***5 | Шайба | |
| 32 | 2***0 | Гайка | |
| 33 | 1***0 | Регулятор давления | |
| 34 | 2***7 | Гайка | |
| 35 | 4***4 | Штуцер | |
| 36 | 7***4 | Скоба | |
| 37 | 5***8 | Вкладыш | |
| 38 | 7***6 | Трубопровод | |
| 39 | 1***0 | Клапан защитный двойной | |
| 40 | 7***4 | Трубопровод | |
| 41 | 4***8 | Тройник | |
| 42 | 3***0 | Ниппель | |
| 43 | 7***6 | Трубопровод | |
| 44 | 4***6 | Угольник | |
| 45 | 7***4 | Трубопровод | |
| 46 | 7***8 | Трубопровод | |
| 47 | 7***6 | Трубопровод | |
| 48 | 3***0 | Тройник | |
| 49 | 5***4 | Шланг в сборе | |
| 50 | 7***8 | Трубопровод | |
| 51 | 5***0 | Переходник | |
| 52 | 7***2 | Трубопровод | |
| 53 | 7***2 | Трубопровод | |
| 54 | 1***0 | Клапан ускорительный | |
| 55 | 2***5 | Шайба | |
| 56 | 7***4 | Трубопровод | |
| 57 | 7***0 | Трубопровод | |
| 58 | 0***2 | Кольцо | |
| 59 | 3***7 | Ниппель | |
| 60 | 0***2 | Кольцо | |
| 61 | 2***5 | Болт | |
| 62 | 2***2 | Гайка | |
| 63 | 2***6 | Шайба | |
| 64 | 1***1 | Водоотделитель | |
| 65 | 7***8 | Трубопровод | |
| 66 | 7***6 | Трубопровод | |
| 67 | 7***8 | Шланг | |
| 68 | 7***1 | Трубка | |
| 69 | 7***6 | Трубопровод | |
| 70 | 7***2 | Трубопровод | |
| 71 | 7***8 | Трубопровод | |
| 72 | 3***5 | Тройник | |
| 73 | 7***4 | Трубопровод | |
| 74 | 1***0 | Клапан ограничения давления | |
| 75 | 4***4 | Штуцер | |
| 76 | 2***5 | Шайба | |
| 77 | 7***0 | Трубопровод | |
| 78 | 3***4 | Кляммер | |
| 79 | 3***2 | Кляммер | |
| 80 | 5***1 | Прокладка | |
| 81 | 5***1 | Прокладка | |
| 82 | 7***4 | Трубка | |
| 83 | 5***0 | Фланец забора воздуха | |
| 84 | 5***0 | Прокладка | |
| 85 | 3***5 | Хомут | |
| 86 | 7***0 | Плита соединительная | |
| 87 | 2***7 | Болт | |
| 88 | 3***1 | Ниппель | |
| 89 | 7***2 | Переходник | |
| 90 | 3***5 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
