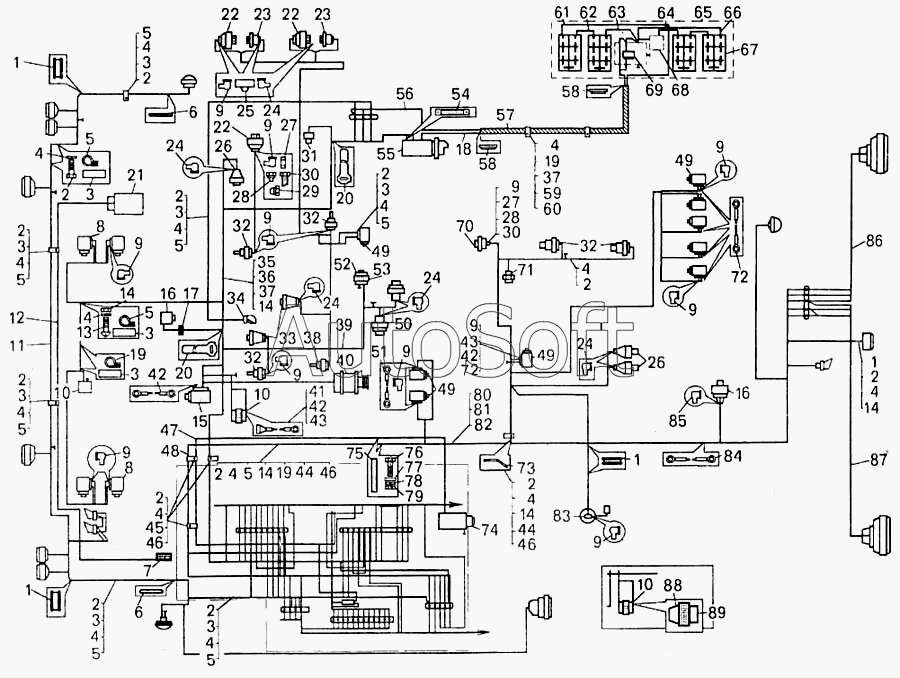

Каталог запасных частей к технике: БелАЗ-7547. Монтаж электрооборудования на шасси БелАЗ-7547
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
7
8
8
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
11
12
13
14
14
14
14
14
15
16
16
17
18
19
19
19
20
20
21
22
22
22
23
23
24
24
24
24
24
25
26
26
27
27
28
28
29
30
30
31
32
32
32
32
33
34
35
36
37
37
38
39
40
41
42
42
42
43
43
44
44
45
46
46
46
47
48
49
49
49
49
50
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Втулка | |
| 2 | 2***8 | Болт | |
| 3 | 5***6 | Прокладка | |
| 4 | 2***4 | Шайба | |
| 5 | 3***2 | Кляммер | |
| 6 | 5***7 | Кольцо | |
| 7 | П***0 | Пульт управления предпусковым подогревателем (поступает в комплекте с предпусковым подогревателем) | |
| 8 | 5***0 | Клапан с электромагнитом | |
| 9 | 7***2 | Колпачок защитный | |
| 10 | К***7 | Контактор | |
| 11 | 7***6 | Жгут проводов фар | |
| 12 | 7***2 | Жгут проводов | |
| 13 | 2***5 | Винт | |
| 14 | 2***8 | Гайка | |
| 15 | М***1 | Электродвигатель маслозакачивающего насоса (поступает с двигателем) | |
| 16 | 2***2 | Датчик спидометра | |
| 17 | 7***1 | Жгут проводов | |
| 18 | 5***0 | Провод от аккумуляторных батарей | |
| 19 | 3***7 | Кляммер | |
| 20 | 5***3 | Хомут | |
| 21 | М***Н | Электродвигатель предпускового подогревателя (поступает в комплекте с предпусковым подогревателем) | |
| 22 | 1***0 | Датчик давления масла | |
| 23 | М***В | Датчик аварийного давления воздуха | |
| 24 | 5***4 | Чехол защитный | |
| 25 | 3***6 | Тройник | |
| 26 | М***В | Датчик аварийного давления масла | |
| 27 | 2***0 | Гайка | |
| 28 | 3***5 | Штуцер | |
| 29 | 3***0 | Штуцер | |
| 30 | 5***1 | Шланг маслопровода в сборе | |
| 31 | Д***а | Датчик засоренности масляного фильтра | |
| 32 | Т***В | Датчик температуры | |
| 33 | 1***0 | Свечи накаливания электрофакельного устройства | |
| 34 | П***А | Лампа подкапотная | |
| 35 | 5***4 | Втулка амортизационная | |
| 36 | 2***2 | Болт | |
| 37 | 2***4 | Шайба | |
| 38 | Т***1 | Датчик сигнализатора температуры | |
| 39 | 7***0 | Жгут проводов двигателя | |
| 40 | 6***1 | Генератор (поступает с двигателем) | |
| 41 | 5***0 | Диод с перемычкой | |
| 42 | 5***8 | Перемычка | |
| 43 | 5***0 | Перемычка | |
| 44 | 5***1 | Прокладка | |
| 45 | 3***8 | Кляммер | |
| 46 | 5***4 | Прокладка | |
| 47 | 7***9 | Провод аварийного привода рулевого управления | |
| 48 | 7***0 | Жгут проводов | |
| 49 | 1***7 | Электромагнит | |
| 50 | 1***0 | Датчик засоренности воздушных фильтров | |
| 51 | 5***7 | Перемычка | |
| 52 | 1***1 | Клапан электромагнитный | |
| 53 | П***2 | Лента | |
| 54 | 5***2 | Провод соединения двигателя с рамой | |
| 55 | 2***1 | Стартер (поступает с двигателем) | |
| 56 | 5***1 | Жгут проводов | |
| 57 | 7***4 | Гибкий рукав для проводов | |
| 58 | 5***1 | Втулка гибкого рукава | |
| 59 | 5***2 | Прокладка | |
| 60 | 3***1 | Кляммер | |
| 61 | 5***1 | Перемычка | |
| 62 | 5***1 | Перемычка | |
| 63 | 5***6 | Перемычка | |
| 64 | 5***0 | Перемычка | |
| 65 | 7***8 | Ящик аккумуляторных батарей | |
| 66 | 5***1 | Перемычка | |
| 67 | 6***2 | Батарея аккумуляторная | |
| 68 | 7***0 | Вилка штепсельная разъема | |
| 69 | В***Б | Дистанционный выключатель «массы» | |
| 70 | 1***0 | Датчик давления масла двигателя на 20 кгс/см | |
| 71 | В***Б | Выключатель | |
| 72 | 5***6 | Перемычка | |
| 73 | 7***2 | Кронштейн | |
| 74 | Г***М | Электродвигатель аварийного привода рулевого управления | |
| 75 | 1***0 | Лента изоляционная (0,02кг) | |
| 76 | 2***4 | Болт | |
| 77 | 2***5 | Шайба | |
| 78 | 2***5 | Шайба | |
| 79 | 2***0 | Гайка | |
| 80 | 2***5 | Болт | |
| 81 | 2***6 | Шайба | |
| 82 | 2***6 | Шайба | |
| 83 | Б***Д | Датчик уровня топлива | |
| 84 | 5***8 | Перемычка | |
| 85 | Т***8 | Наконечник резиновый | |
| 86 | 7***0 | Жгут проводов | |
| 87 | 7***1 | Жгут проводов | |
| 88 | А***2 | Колпак | |
| 89 | А***1 | Патрубок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
