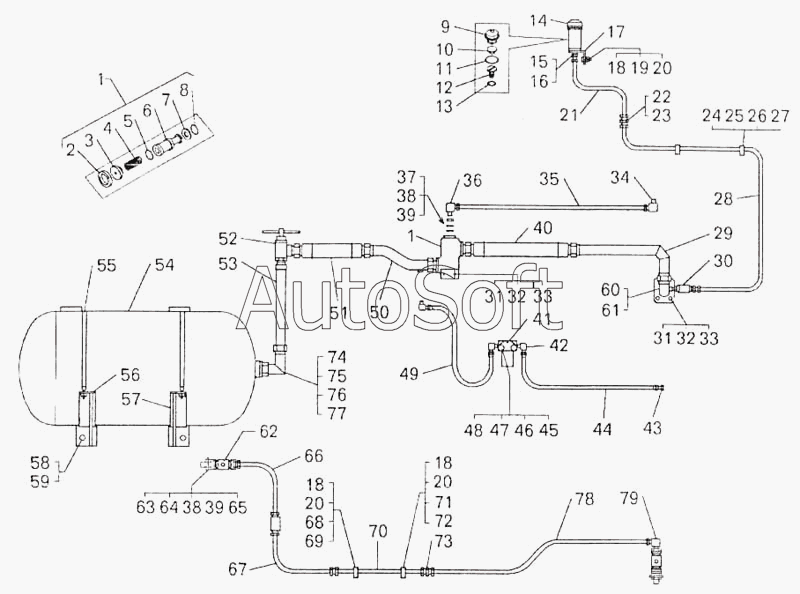

Каталог запасных частей к технике: БелАЗ 7547. Система пневмостартерного пуска двигателя
52
62
61
60
59
58
57
56
55
54
53
63
51
50
49
48
47
46
45
44
43
73
79
78
77
76
75
74
42
72
71
70
69
68
67
66
65
64
11
21
20
20
20
19
18
18
18
17
16
15
14
13
12
22
10
9
8
7
6
5
4
3
2
32
32
41
40
39
39
38
38
37
36
35
34
33
33
1
1
31
31
30
29
28
27
26
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Клапан пусковой | |
| 2 | 5***8 | Кольцо | |
| 3 | 7***2 | Упор пружины | |
| 4 | 7***4 | Пружина | |
| 5 | 0***3 | Кольцо | |
| 6 | 7***2 | Клапан | |
| 7 | 7***6 | Уплотнитель | |
| 8 | 0***3 | Кольцо | |
| 9 | 5***4 | Крышка бачка | |
| 10 | 4***1 | Сетка | |
| 11 | 0***2 | Кольцо | |
| 12 | 7***6 | Прижим | |
| 13 | 0***2 | Кольцо | |
| 14 | 4***Б | Корпус бачка | |
| 15 | 2***7 | Шайба | |
| 16 | 3***2 | Гайка | |
| 17 | 7***2 | Кронштейн | |
| 18 | 2***7 | Болт | |
| 19 | 2***8 | Гайка | |
| 20 | 2***4 | Шайба | |
| 21 | 7***3 | Трубка | |
| 22 | 7***8 | Наконечник | |
| 23 | 3***1 | Ниппель | |
| 24 | 5***5 | Прокладка | |
| 25 | 2***9 | Болт М8х66 | |
| 26 | 2***5 | Шайба 8 ОТ | |
| 27 | 3***2 | Кляммер | |
| 28 | 7***0 | Воздухопровод | |
| 29 | 7***0 | Труба | |
| 30 | 7***0 | Дозатор смазки | |
| 31 | 2***2 | Гайка | |
| 32 | 2***6 | Шайба | |
| 33 | 3***3 | Шпилька | |
| 34 | 3***3 | Угольник | |
| 35 | 7***7 | Воздухопровод | |
| 36 | 4***1 | Угольник | |
| 37 | 3***9 | Гайка | |
| 38 | 3***5 | Шайба защитная | |
| 39 | 0***2 | Кольцо | |
| 40 | 5***2 | Шланг в сборе | |
| 41 | К***8 | Клапан электромагнитный | |
| 42 | 3***9 | Угольник | |
| 43 | 3***2 | Ниппель | |
| 44 | 7***2 | Воздухопровод | |
| 45 | 2***9 | Болт М8х66 | |
| 46 | 2***0 | Гайка | |
| 47 | 2***5 | Шайба | |
| 48 | 2***5 | Шайба | |
| 49 | 7***1 | Воздухопровод | |
| 50 | 7***0 | Труба | |
| 51 | 7***1 | Рукав высокого давления | |
| 52 | 7***0 | Кран | |
| 53 | 7***0 | Трубопровод | |
| 54 | 7***0 | Баллон воздушный | |
| 55 | 7***0 | Хомут | |
| 56 | 7***1 | Кронштейн | |
| 57 | 7***0 | Кронштейн | |
| 58 | 2***7 | Болт | |
| 59 | 2***2 | Шайба | |
| 60 | 7***0 | Патрубок | |
| 61 | 0***2 | Кольцо | |
| 62 | 1***0 | Клапан защитный одинарный | |
| 63 | 3***4 | Гайка | |
| 64 | 7***7 | Приставка | |
| 65 | 4***4 | Штуцер | |
| 66 | 7***8 | Трубка | |
| 67 | 7***4 | Шланг (515Б-3506210-01) | |
| 68 | 5***1 | Прокладка | |
| 69 | 3***7 | Кляммер | |
| 70 | 7***0 | Трубка | |
| 71 | 3***7 | Кляммер | |
| 72 | 6***1 | Прокладка | |
| 73 | 3***7 | Ниппель | |
| 74 | 7***0 | Угольник | |
| 75 | 7***9 | Кольцо защитное | |
| 76 | 0***2 | Кольцо | |
| 77 | 3***0 | Гайка М39 | |
| 78 | 7***0 | Шланг | |
| 79 | 4***6 | Угольник | |
| 80 | 6***7 | Патрубок | |
| 81 | 0***2 | Кольцо | |
| 82 | 3***6 | Угольник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
