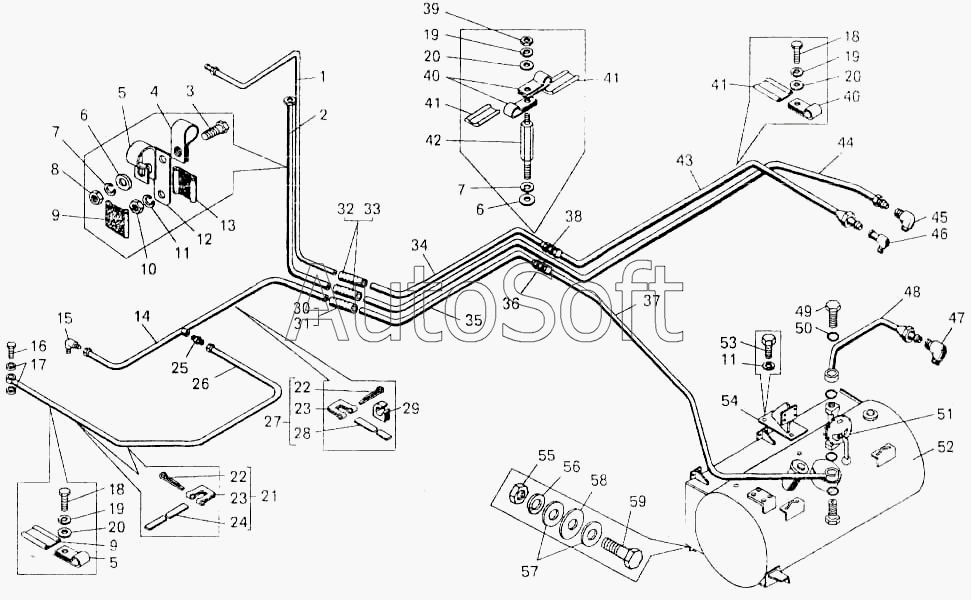

Каталог запасных частей к технике: БелАЗ 7547. Установка топливного бака и топливопроводов на самосвале БелАЗ-7547
45
31
32
33
34
35
36
37
38
39
40
40
41
41
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
59
15
2
3
4
5
5
6
6
7
7
8
9
9
10
11
11
12
13
14
14
1
16
17
18
18
19
19
19
20
20
20
21
22
22
23
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Трубка отвода топлива от топливного насоса | |
| 2 | 5***0 | Трубка слива топлива из форсунок | |
| 3 | 2***6 | Болт | |
| 4 | 3***4 | Кляммер | |
| 5 | 3***2 | Кляммер | |
| 6 | 2***5 | Шайба | |
| 7 | 2***5 | Шайба | |
| 8 | 2***0 | Гайка | |
| 9 | 5***1 | Прокладка | |
| 10 | 2***2 | Гайка | |
| 11 | 2***6 | Шайба | |
| 12 | 5***8 | Рычаг короткий | |
| 13 | 5***1 | Прокладка | |
| 14 | 7***7 | Топливопровод к фильтру | |
| 14 | 7***8 | Топливопровод | |
| 15 | 3***2 | Угольник | |
| 16 | 5***2 | Болт | |
| 17 | 5***4 | Прокладка | |
| 18 | 2***0 | Болт | |
| 19 | 2***4 | Шайба | |
| 20 | 2***4 | Шайба | |
| 21 | 3***7 | Хомут 55 | |
| 22 | 2***5 | Шплинт | |
| 23 | 2***0 | Пряжка | |
| 24 | 2***8 | Лента | |
| 25 | 8***7 | Ниппель | |
| 26 | 5***0 | Топливопровод | |
| 27 | 8***9 | Хомут 70 в сборе | |
| 28 | 8***1 | Лента | |
| 29 | 5***8 | Вкладыш | |
| 30 | 5***6 | Шланг | |
| 31 | 3***5 | Хомут | |
| 32 | 5***7 | Шланг | |
| 33 | 3***4 | Хомут | |
| 34 | 7***5 | Трубка отвода топлива промежуточная | |
| 35 | 7***0 | Топливопровод промежуточный | |
| 36 | 3***7 | Ниппель | |
| 37 | 7***2 | Топливопровод от насоса | |
| 38 | 3***0 | Ниппель | |
| 39 | 2***8 | Гайка | |
| 40 | 3***8 | Кляммер | |
| 41 | 5***1 | Прокладка | |
| 42 | 3***5 | Шпилька | |
| 43 | 7***0 | Трубка отвода топлива | |
| 44 | 7***0 | Трубка слива топлива | |
| 45 | 3***3 | Угольник | |
| 46 | 3***3 | Угольник | |
| 47 | 3***9 | Угольник | |
| 48 | 7***0 | Топливопровод от бака к насосу | |
| 49 | 5***9 | Болт зажимной | |
| 50 | 0***3 | Кольцо | |
| 51 | Р***2 | Насос топливопрокачивающий | |
| 52 | 7***0 | Бак топливный | |
| 53 | 2***7 | Болт | |
| 54 | 7***2 | Кронштейн | |
| 55 | 2***2 | Гайка | |
| 56 | 2***0 | Шайба | |
| 57 | 2***8 | Шайба | |
| 58 | 3***8 | Шайба | |
| 59 | 2***2 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
