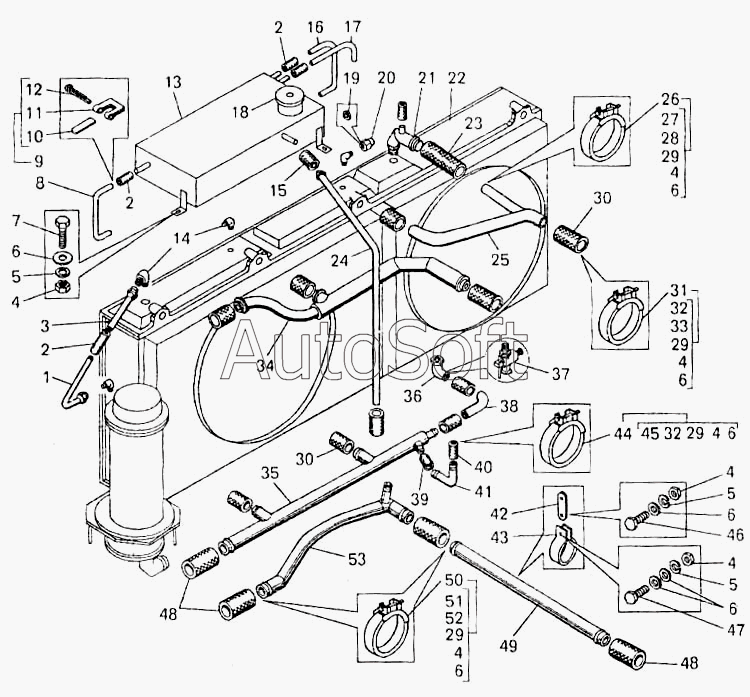

Каталог запасных частей к технике: БелАЗ 7547. Трубопроводы системы охлаждения на самосвале БелАЗ-7547
41
28
29
29
29
29
30
30
31
32
32
33
34
35
36
37
38
39
40
27
42
43
44
45
46
47
48
48
49
50
51
52
53
14
2
2
2
3
4
4
4
4
4
4
4
5
5
5
6
6
6
6
6
6
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***7 | Труба нижняя | |
| 2 | 5***7 | Шланг | |
| 3 | 5***0 | Трубопровод | |
| 4 | 2***0 | Гайка | |
| 5 | 2***5 | Шайба | |
| 6 | 2***5 | Шайба | |
| 7 | 2***7 | Болт | |
| 8 | 7***4 | Труба | |
| 9 | 3***4 | Хомут | |
| 10 | 2***2 | Лента | |
| 11 | 2***0 | Пряжка | |
| 12 | 2***5 | Шплинт | |
| 13 | 7***0 | Бачок расширительный | |
| 14 | 3***3 | Угольник | |
| 15 | 5***8 | Шланг | |
| 16 | 7***6 | Труба | |
| 17 | 7***0 | Труба | |
| 18 | 5***0 | Пробка | |
| 19 | 3***2 | Муфта | |
| 20 | 3***0 | Гайка накидная | |
| 21 | 7***0 | Патрубок | |
| 22 | 7***8 | Блок радиаторов | |
| 23 | 7***7 | Шланг | |
| 24 | 7***5 | Труба | |
| 25 | 7***2 | Труба правая | |
| 26 | 7***0 | Хомут | |
| 27 | 7***4 | Лента | |
| 28 | 7***6 | Накладка | |
| 29 | 3***4 | Накладка | |
| 30 | 5***0 | Шланг | |
| 31 | 5***1 | Хомут | |
| 32 | 5***1 | Лента | |
| 33 | 5***1 | Накладка | |
| 34 | 7***1 | Труба левая | |
| 35 | 7***0 | Труба | |
| 36 | 7***0 | Патрубок | |
| 37 | 7***0 | Кран | |
| 38 | 7***6 | Труба | |
| 39 | 7***0 | Шланг | |
| 40 | 5***0 | Шланг | |
| 41 | 5***1 | Труба | |
| 42 | 5***4 | Рычаг | |
| 43 | 5***0 | Хомут | |
| 44 | 7***0 | Хомут | |
| 45 | 7***4 | Лента | |
| 46 | 2***8 | Болт | |
| 47 | 2***4 | Болт | |
| 48 | 5***Б | Шланг | |
| 49 | 7***2 | Трубка | |
| 50 | 5***1 | Хомут | |
| 51 | 5***1 | Накладка | |
| 52 | 5***1 | Лента | |
| 53 | 7***8 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
