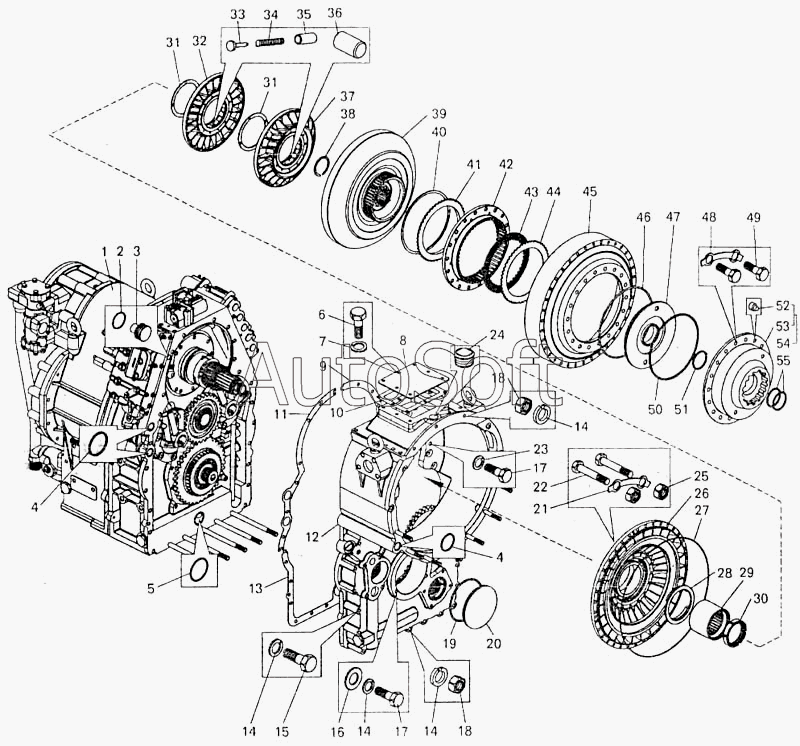

Каталог запасных частей к технике: БелАЗ 7547. Гидротрансформатор с коробкой передач
43
30
31
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
55
15
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
14
14
1
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 7548-1709250 | 7***0 | Кожух с насосным колесом 8 сборе | |
| 1 | 7***2 | Коробка передач | |
| 2 | 0***2 | Кольцо | |
| 3 | 7***8 | Крышка | |
| 4 | 0***2 | Кольцо | |
| 5 | 0***2 | Кольцо | |
| 6 | 2***5 | Болт | |
| 7 | 2***6 | Шайба | |
| 8 | 7***2 | Крышка люка | |
| 9 | 7***5 | Прокладка | |
| 10 | 7***4 | Прокладка | |
| 11 | 7***6 | Прокладка | |
| 12 | 7***0 | Картер гидротрансформатора с приводом насосов | |
| 13 | 7***7 | Прокладка | |
| 14 | 2***7 | Шайба | |
| 15 | 3***2 | Болт | |
| 16 | 2***5 | Шайба | |
| 17 | 2***0 | Болт | |
| 18 | 2***4 | Гайка | |
| 19 | 1***2 | Кольцо | |
| 20 | 7***0 | Крышка картера | |
| 21 | 5***6 | Пластина стопорная | |
| 22 | 3***6 | Болт М10х110 (34023600) | |
| 23 | 3***3 | Шайба | |
| 24 | 2***2 | Пробка | |
| 25 | 2***2 | Гайка | |
| 26 | 7***0 | Колесо насоса | |
| 27 | 5***1 | Кольцо уплотнительное | |
| 28 | 7***0 | Кольцо | |
| 29 | 7***2 | Ступица реакторов | |
| 30 | 5***2 | Гайка | |
| 31 | 5***8 | Шайба плавающая | |
| 32 | 5***0 | Колесо второго реактора в сборе | |
| 33 | 5***7 | Стержень | |
| 34 | 5***5 | Пружина | |
| 35 | 5***6 | Толкатель | |
| 36 | Б***Н | Ролик | |
| 37 | 5***0 | Колесо первого реактора в сборе | |
| 38 | 5***9 | Кольцо | |
| 39 | 7***0 | Колесо турбины | |
| 40 | 7***2 | Кольцо | |
| 41 | 5***0 | Диск упорный | |
| 42 | 7***2 | Ступица | |
| 43 | 7***4 | Диск ведомый | |
| 44 | 7***2 | Диск ведущий | |
| 45 | 7***4 | Кожух | |
| 46 | 2***2 | Кольцо | |
| 47 | 7***4 | Поршень | |
| 48 | 7***8 | Пластина стопорная | |
| 49 | 3***1 | Болт | |
| 50 | 7***4 | Кольцо | |
| 51 | 5***1 | Кольцо уплотнительное | |
| 52 | 7***6 | Стержень | |
| 53 | 7***4 | Барабан фрикциона | |
| 54 | 7***8 | Барабан фрикциона | |
| 55 | 0***2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
