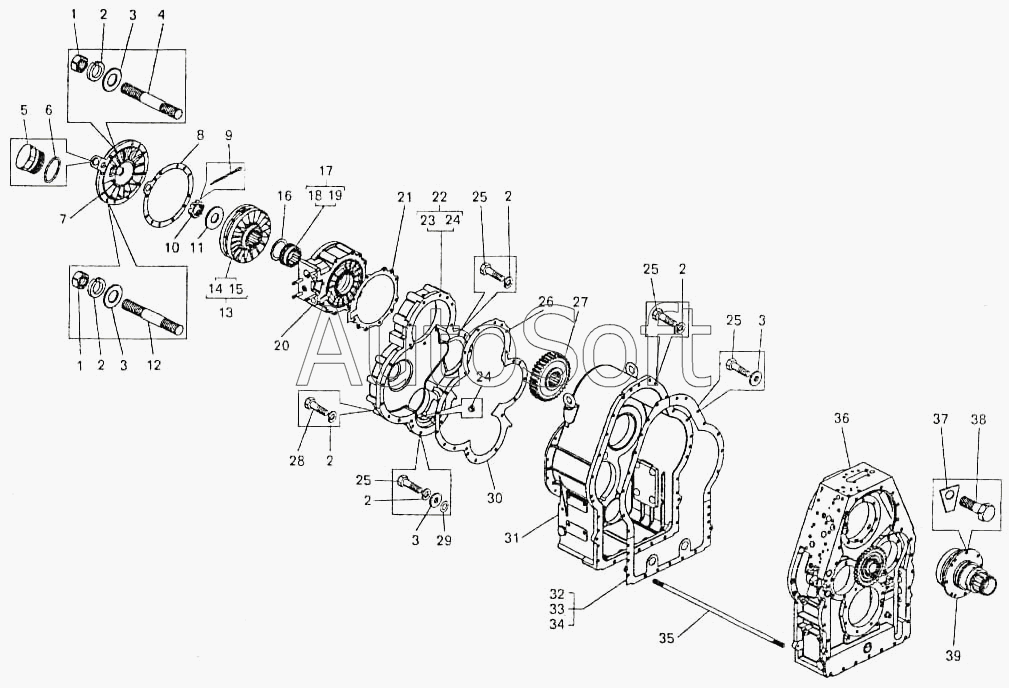

Каталог запасных частей к технике: БелАЗ 7547. Коробка передач. Картеры, установка тормоза замедлителя
30
21
22
23
24
25
25
25
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
1
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***4 | Гайка | |
| 2 | 2***7 | Шайба | |
| 3 | 2***7 | Шайба | |
| 4 | 3***3 | Шпилька М12х245 | |
| 5 | 7***6 | Заглушка | |
| 6 | 0***2 | Кольцо | |
| 7 | 7***2 | Крышка | |
| 8 | 7***8 | Прокладка крышки | |
| 9 | 2***8 | Шплинт | |
| 10 | 3***0 | Гайка | |
| 11 | 7***8 | Шайба | |
| 12 | 3***6 | Шпилька | |
| 13 | 7***0 | Ротор в сборе | |
| 14 | 7***2 | Ротор | |
| 15 | 7***4 | Ступица | |
| 16 | 7***6 | Распорка | |
| 17 | 7***6 | Втулка в сборе | |
| 18 | 7***7 | Втулка | |
| 19 | 7***0 | Кольцо | |
| 20 | 7***8 | Корпус тормоза-замедлителя с переходной плитой | |
| 21 | 7***8 | Прокладка корпуса | |
| 22 | 7***0 | Крышка шестерен привода реверсивного вала | |
| 23 | 7***0 | Крышка | |
| 24 | 7***6 | Втулка | |
| 25 | 2***7 | Болт | |
| 26 | 7***6 | Прокладка верхняя | |
| 27 | 7***2 | Шестерня привода реверсивного вала ведущая | |
| 28 | 2***9 | Болт | |
| 29 | 0***2 | Кольцо | |
| 30 | 7***7 | Прокладка нижняя | |
| 31 | 7***0 | Картер коробки передач | |
| 32 | 7***7 | Прокладка нижняя | |
| 33 | 7***8 | Прокладка правая | |
| 34 | 7***9 | Прокладка левая | |
| 35 | 3***5 | Шпилька | |
| 36 | 7***0 | Картер гидромеханической передачи | |
| 37 | 3***3 | Пластина стопорная | |
| 38 | 2***0 | Болт | |
| 39 | 7***1 | Ступица гидротрансформатора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
