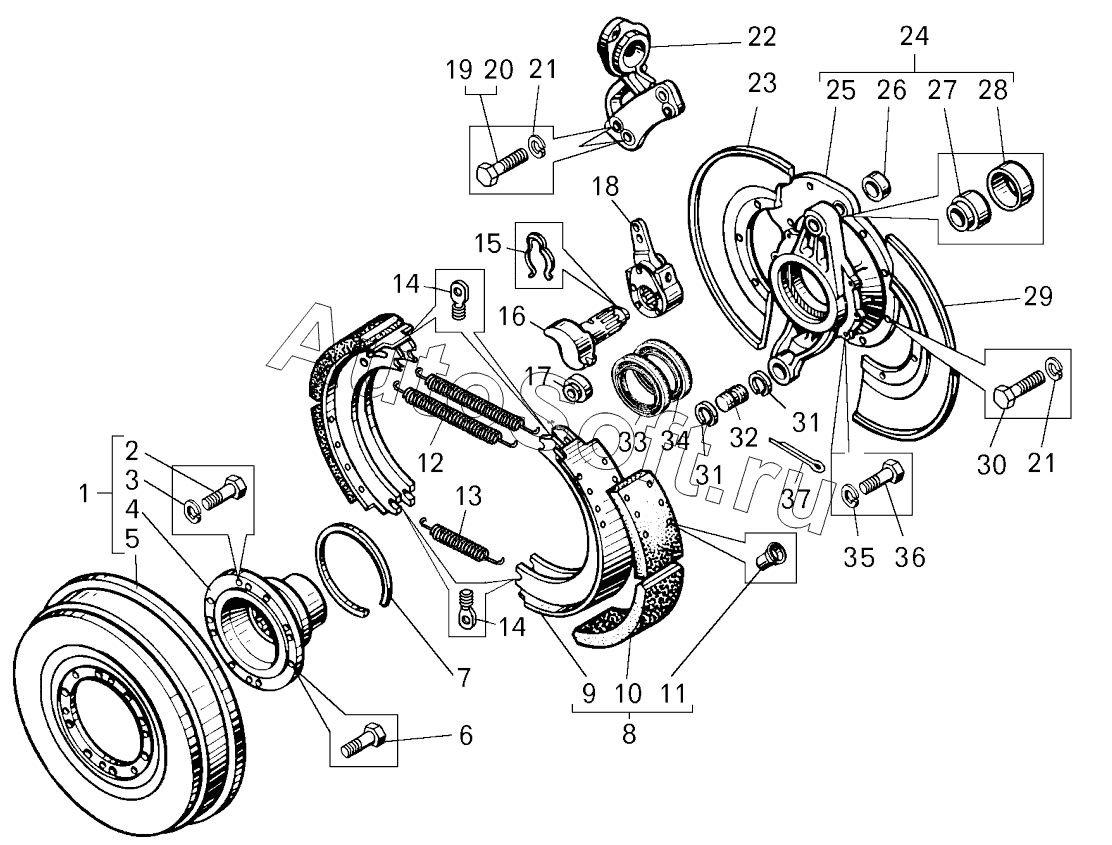

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Стояночный тормозной механизм;Parking brake mechanism
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Барабан стояночного тормоза в сборе | |
| 2 | 2***9 | Болт | |
| 3 | 2***6 | Шайба | |
| 4 | 7***2 | Фланец | |
| 5 | 7***2 | Барабан стоя ночного тормоза | |
| 6 | 3***6 | Болт М18х74 | |
| 7 | 7***6 | Кольцо | |
| 8 | 7***5 | Колодка с накладками в сборе | |
| 9 | 7***9 | Колодка тормоза | |
| 10 | 5***0 | Накладка | |
| 11 | 3***0 | Заклепка | |
| 12 | 7***8 | Пружина | |
| 13 | 5***7 | Пружина | |
| 14 | 7***1 | Держатель | |
| 15 | 5***6 | Шплинт пружинный | |
| 16 | 5***1 | Кулак разжимной | |
| 17 | 7***9 | Ролик | |
| 18 | 5***5 | Рычаг в сборе | |
| 19 | 2***7 | Болт | |
| 20 | 2***3 | Болт | |
| 21 | 2***8 | Шайба | |
| 22 | 5***2 | Кронштейн | |
| 23 | 5***0 | Диск защитный | |
| 24 | 5***0 | Суппорт стояночного тормоза | |
| 25 | 5***0 | Суппорт | |
| 26 | 5***4 | Втулка | |
| 27 | 5***5 | Втулка | |
| 28 | 5***4 | Втулка | |
| 29 | 5***1 | Диск защитныи | |
| 30 | 3***8 | Болт | |
| 31 | 5***8 | Шайба опорная | |
| 32 | 7***0 | Ось колодок | |
| 33 | 1***3 | Манжета | |
| 34 | 5***2 | Сальник | |
| 35 | 2***5 | Шайба | |
| 36 | 2***4 | Болт | |
| 37 | 2***5 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
