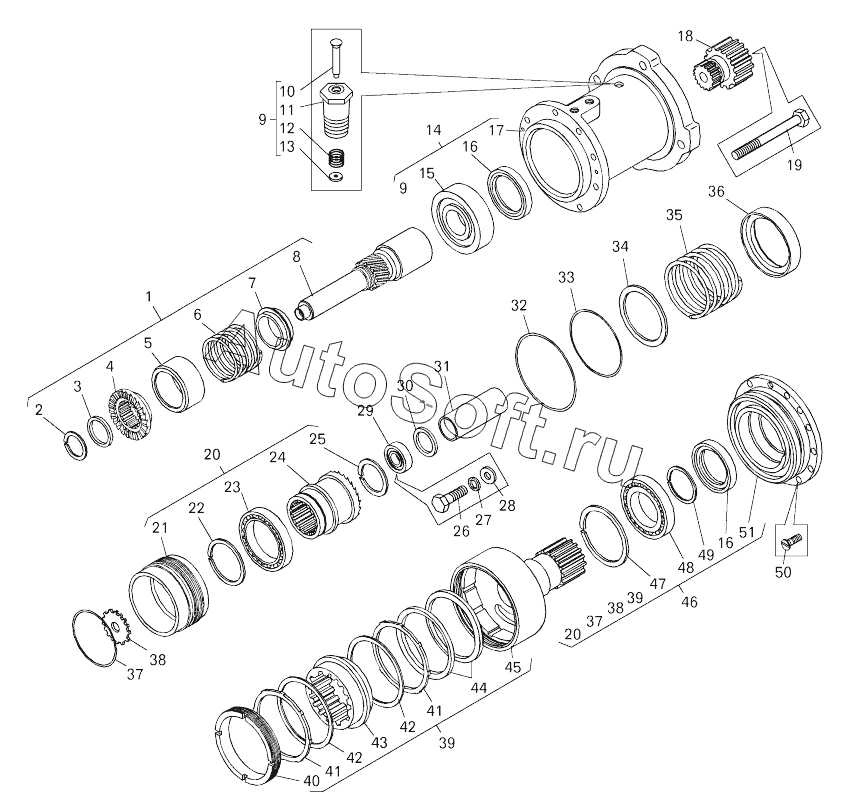

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Привод пневмостартера;Pneumatic starter drive
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
41
41
42
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Вал привода в сборе | |
| 2 | 5***4 | Кольцо | |
| 3 | 7***4 | Кольцо упорное | |
| 4 | 7***2 | Полумуфта ведомая | |
| 5 | 7***3 | Корпус пружины | |
| 6 | 7***5 | Пружина муфты | |
| 7 | 7***0 | Упор пружины | |
| 8 | 7***0 | Корпус вала привода | |
| 9 | 7***3 | Сапун в сборе | |
| 10 | 7***4 | Шток сапуна | |
| 11 | 7***5 | Корпус | |
| 12 | 7***6 | Пружина сапуна | |
| 13 | 7***7 | Упор | |
| 14 | 7***0 | Корпус привода с подшипником | |
| 15 | 8***К | Подшипник | |
| 16 | 1***3 | Манжета | |
| 17 | 7***1 | Корпус привода | |
| 18 | 7***1 | Шестерня стартера | |
| 19 | 3***7 | Болт (84002700) | |
| 20 | 7***0 | Полумуфта в сборе | |
| 21 | 7***1 | Поршень | |
| 22 | 9***4 | Кольцо | |
| 23 | 6***Л | Подшипник | |
| 24 | 7***2 | Полумуфта ведущая | |
| 25 | 5***8 | Кольцо 1Б52 | |
| 26 | 2***5 | Болт | |
| 27 | 2***6 | Шайба | |
| 28 | 2***6 | Шайба | |
| 29 | 7***1 | Подшипник | |
| 30 | 7***2 | Кольцо | |
| 31 | 7***3 | Втулка | |
| 32 | 1***3 | Кольцо | |
| 33 | 0***3 | Кольцо | |
| 34 | 7***9 | Упор пружины | |
| 35 | 7***7 | Пружина | |
| 36 | 7***0 | Кольцо упорное | |
| 37 | 0***2 | Кольцо | |
| 38 | 7***1 | Кольцо шлицевое | |
| 39 | 7***0 | Вал-шестерня в сборе | |
| 40 | 7***6 | Кольцо резьбовое | |
| 41 | 7***3 | Кольцо ведомое | |
| 42 | 7***4 | Кольцо фрикционное | |
| 43 | 7***2 | Венец шестерни | |
| 44 | 7***5 | Пружина | |
| 45 | 7***1 | Вал шестерни | |
| 46 | 7***0 | Редуктор в сборе | |
| 47 | 5***4 | Кольцо замковое | |
| 48 | 1***А | Подшипник | |
| 49 | 5***9 | Кольцо | |
| 50 | 2***9 | Винт | |
| 51 | 7***2 | Корпус |
