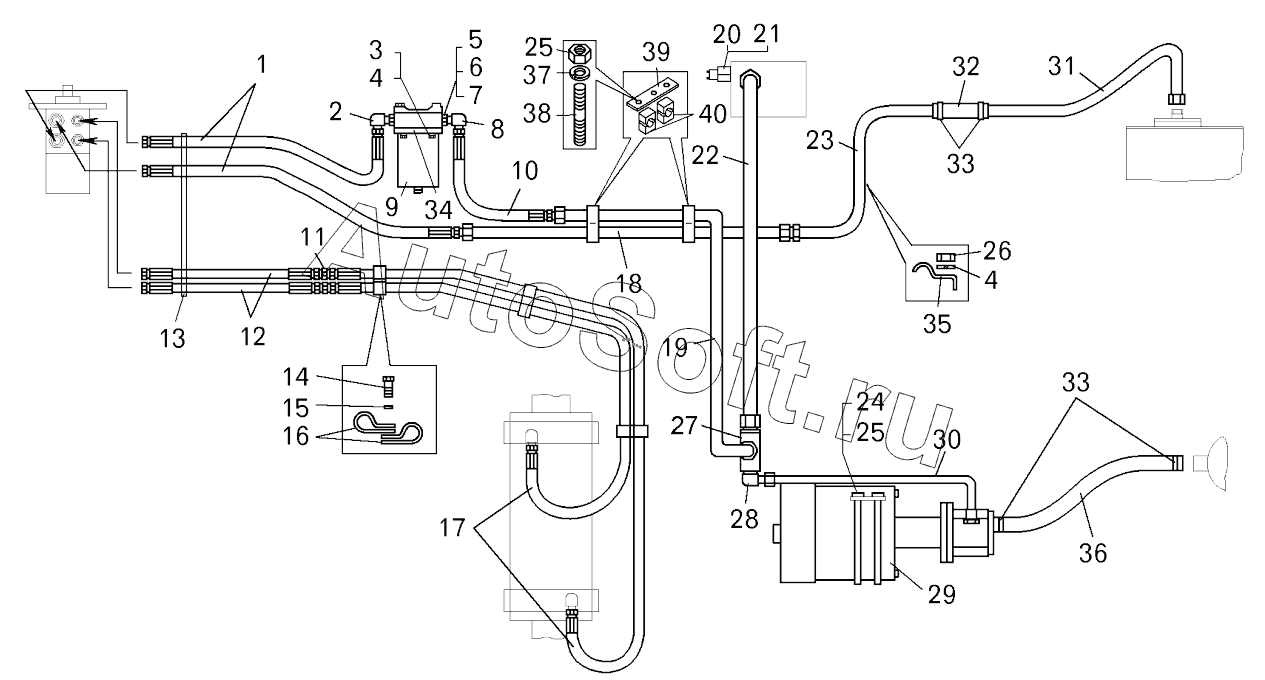

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Установка трубопроводов рулевого управления;Mounting of steering pipelines
31
22
23
24
25
25
26
27
28
29
30
21
32
33
33
34
35
36
37
38
39
40
11
2
3
4
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***0 | Рукав высокого давления | |
| 2 | 3***3 | Угольник | |
| 3 | 2***7 | Болт | |
| 4 | 2***6 | Шайба | |
| 5 | 5***8 | Контргайка | |
| 6 | 5***9 | Шайба защитная | |
| 7 | 0***3 | Кольцо | |
| 8 | 3***5 | Угольник | |
| 9 | 7***0 | Фильтр | |
| 10 | 7***0 | Рукав высокого давления | |
| 11 | 3***0 | Ниппель | |
| 12 | 7***6 | Рукав высокого давления | |
| 13 | 7***5 | Хомут | |
| 14 | 2***0 | Болт | |
| 15 | 2***4 | Шайба | |
| 16 | 3***7 | Кляммер | |
| 17 | 7***4 | Рукав высокого давления | |
| 18 | 7***1 | Труба сливная первая | |
| 19 | 7***9 | Труба нагнетательная вторая | |
| 20 | 0***1 | Реле давления | |
| 21 | 5***4 | Прокладка | |
| 22 | 7***4 | Труба | |
| 23 | 7***0 | Труба сливная вторая | |
| 24 | 7***5 | Стяжка электродвигателя | |
| 25 | 2***0 | Гайка | |
| 26 | 2***2 | Гайка | |
| 27 | 7***0 | Клапан | |
| 28 | 3***5 | Угольник (459981645) | |
| 29 | 7***0 | Электродвигатель дублирующего привода с насосом | |
| 30 | 7***6 | Рукав высокого давления | |
| 31 | 7***0 | Труба сливная третья | |
| 32 | 5***0 | Шланг сливной | |
| 33 | T***1 | Хомут | |
| 34 | 7***6 | Кронштейн | |
| 35 | 5***6 | Скоба | |
| 36 | 5***4 | Рукав всасывающий | |
| 37 | 2***5 | Шайба | |
| 38 | 3***7 | Шпилька М8х55 | |
| 39 | 7***9 | Пластина | |
| 40 | 7***4 | Вкладыш |
