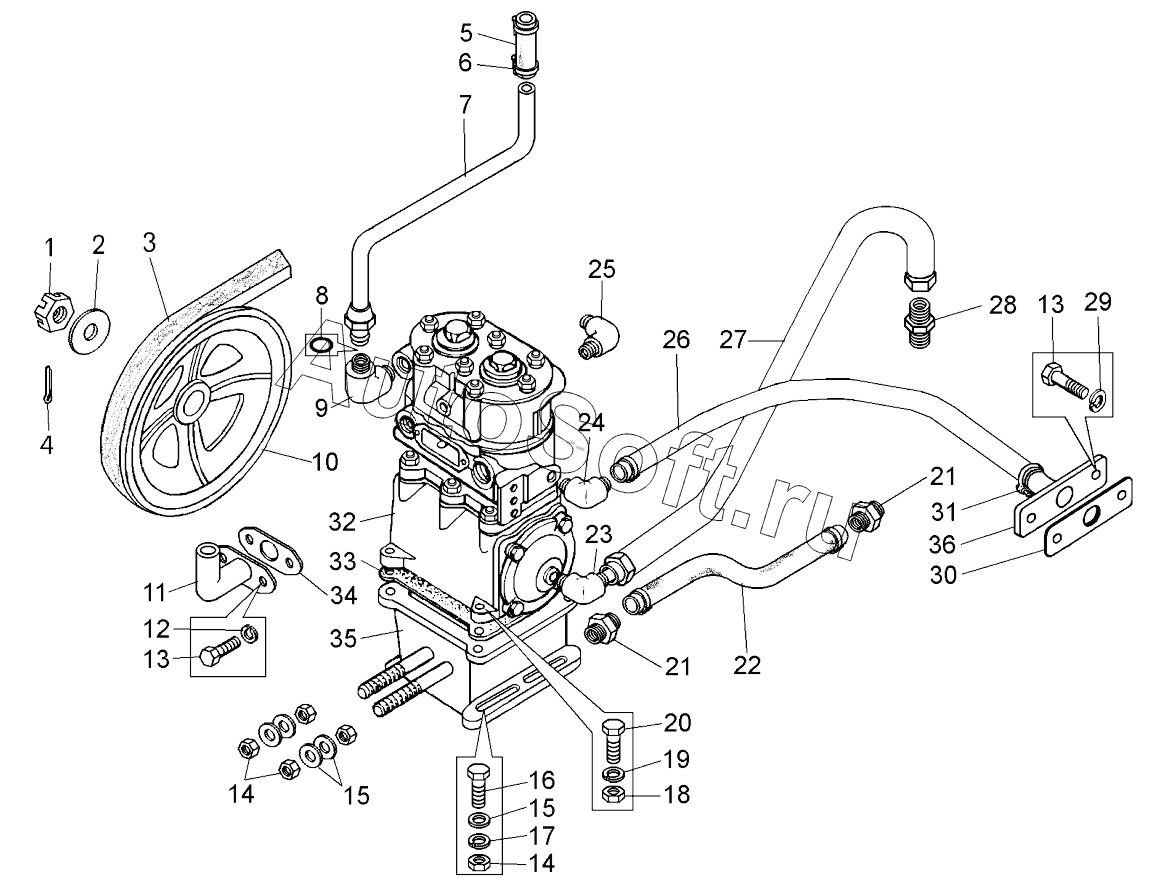

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Установка компрессора пневматических тормозов на самосвале БелАЗ-7547;Mounting of pneumatic brake compressor on dump truck BELAZ-7547
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Гайка | |
| 2 | 2***6 | Шайба | |
| 3 | I***5 | Ремень | |
| 4 | 2***0 | Шплинт | |
| 5 | 5***7 | Шланг | |
| 6 | T***1 | Хомут | |
| 7 | 7***2 | Трубопровод | |
| 8 | 0***3 | Кольцо | |
| 9 | 3***5 | Угольник | |
| 10 | 5***0 | Шкив | |
| 11 | 5***0 | Фланец забора воздуха | |
| 12 | 2***5 | Шайба | |
| 13 | 2***4 | Болт | |
| 14 | 2***4 | Гайка | |
| 15 | 2***5 | Шайба | |
| 16 | 3***2 | Болт | |
| 17 | 2***7 | Шайба | |
| 18 | 2***2 | Гайка | |
| 19 | 2***6 | Шайба | |
| 20 | 2***2 | Болт | |
| 21 | 3***2 | Ниппель | |
| 22 | 7***5 | Шланг | |
| 23 | 3***2 | Угольник | |
| 24 | 7***0 | Угольник | |
| 25 | 3***2 | Угольник | |
| 26 | 7***6 | Шланг | |
| 27 | 7***0 | Рукав высокого давления | |
| 28 | 3***3 | Ниппель | |
| 29 | 2***5 | Шайба | |
| 30 | 2***6 | Прокладка | |
| 31 | T***1 | Хомут | |
| 32 | 5***2 | Компрессор | |
| 33 | 1***Б | Прокладка | |
| 34 | 1***0 | Прокладка | |
| 35 | 5***1 | Крышка | |
| 36 | 7***0 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
