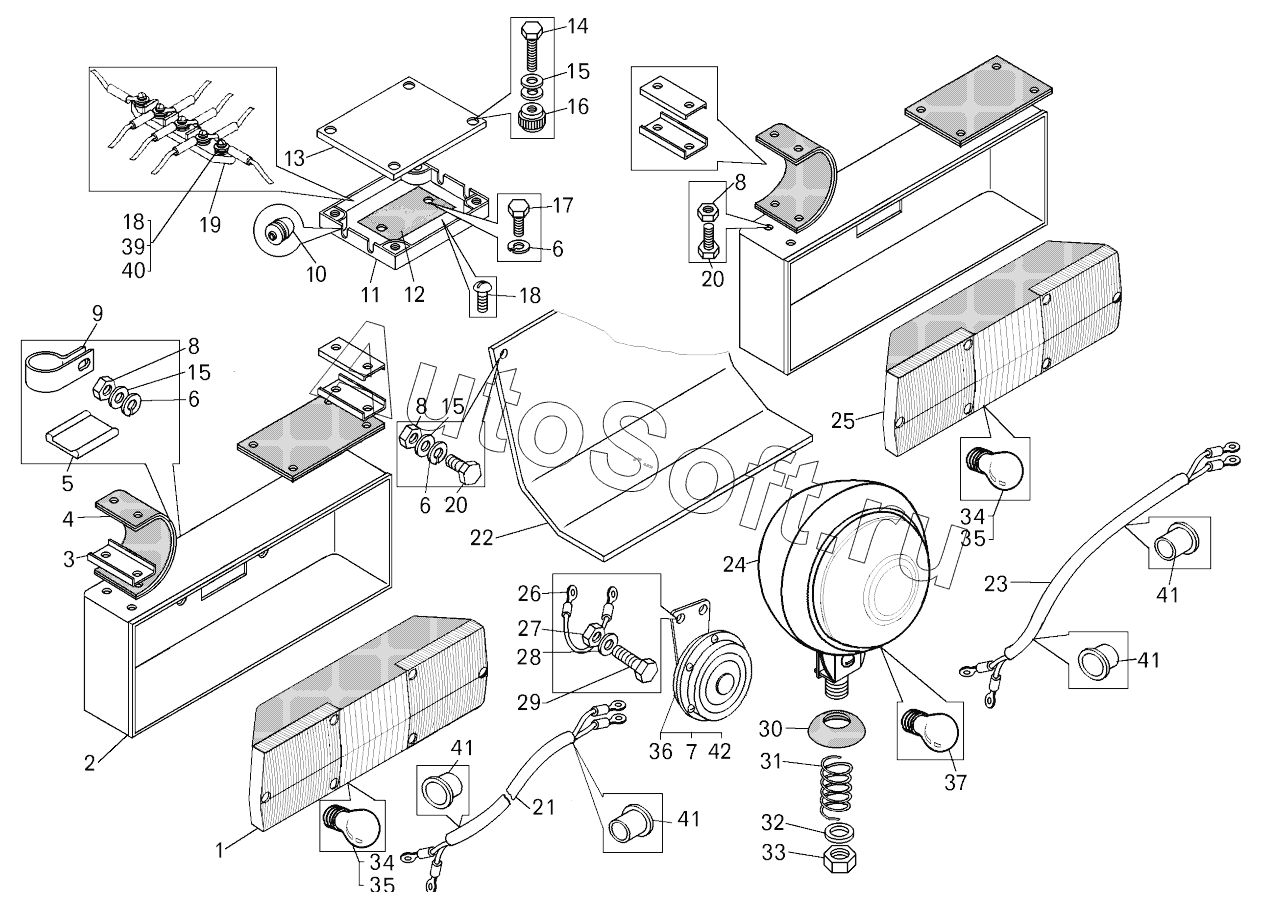

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Установка задних фонарей и задней фары;Mounting of taillights and tail lantern
32
22
23
24
25
26
27
28
29
30
31
21
33
34
34
35
35
36
37
38
39
40
41
41
41
41
42
11
2
3
4
5
6
6
6
7
8
8
8
9
10
1
12
13
14
15
15
15
16
17
18
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Фонарь задний левый | |
| 2 | 5***6 | Кронштейн заднего фонаря | |
| 3 | 5***2 | Пластина прижимная | |
| 4 | 5***2 | Амортизатор | |
| 5 | 5***1 | Прокладка | |
| 6 | 2***4 | Шайба | |
| 7 | 7***0 | Диод с перемычкой | |
| 8 | 2***8 | Гайка | |
| 9 | 3***7 | Кляммер | |
| 10 | 6***8 | Уплотнитель | |
| 10 | 6***8 | Уплотнитель | |
| 11 | 6***4 | Основание | |
| 12 | 7***3 | Кронштейн | |
| 13 | 7***0 | Крышка | |
| 14 | 3***0 | Винт | |
| 15 | 2***7 | Шайба | |
| 16 | 6***4 | Гайка | |
| 17 | 2***8 | Болт | |
| 18 | 2***9 | Винт | |
| 19 | 1***3 | Панель | |
| 20 | 2***2 | Болт | |
| 21 | 7***0 | Жгут проводов заднего левого фонаря | |
| 22 | 7***6 | Брызговик заднего фонаря | |
| 23 | 7***0 | Жгут проводов заднего правого фонаря | |
| 24 | 1***1 | Фара поворотная задняя | |
| 25 | 3***6 | Фонарь задний правый | |
| 26 | 5***1 | Перемычка контактора | |
| 27 | 2***0 | Гайка | |
| 28 | 2***5 | Шайба | |
| 29 | 2***8 | Болт | |
| 30 | 5***0 | Чашка опорная | |
| 31 | 5***8 | Пружина | |
| 32 | 2***7 | Шайба | |
| 33 | 2***5 | Гайка | |
| 34 | А***3 | Лампа | |
| 35 | А***1 | Лампа | |
| 36 | С***Г | Сигнал звуковой | |
| 37 | А***0 | Лампа | |
| 38 | 2***0 | Винт | |
| 39 | 2***3 | Шайба | |
| 40 | 2***3 | Шайба | |
| 41 | 5***4 | Втулка гибкого рукава | |
| 42 | 2***5 | Шайба |
