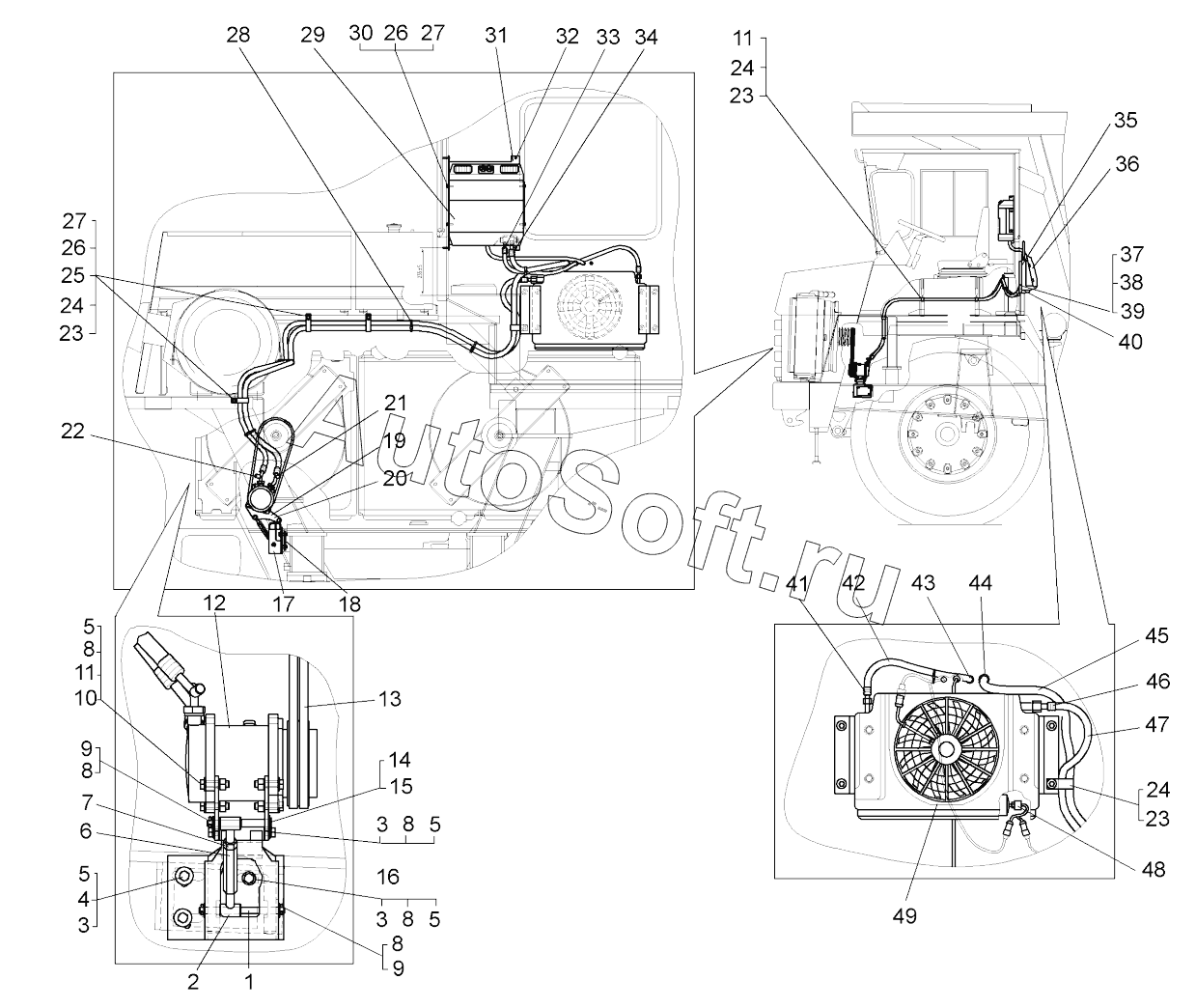

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Установка кондиционера;Mounting of conditioner
38
26
26
27
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
43
44
45
46
47
48
49
13
2
3
3
3
4
5
5
5
5
6
7
8
8
8
8
8
9
9
10
11
11
12
1
14
15
16
17
18
19
20
21
22
23
23
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***9 | Ось | |
| 2 | 7***0 | Тяга правая | |
| 3 | 2***1 | Болт | |
| 4 | 2***9 | Шайба | |
| 5 | 2***6 | Шайба | |
| 6 | 7***4 | Фиксатор тяги | |
| 7 | 3***1 | Гайка М12х1,25-6Н-LH | |
| 8 | 2***6 | Шайба | |
| 9 | 2***9 | Шплинт | |
| 10 | 2***2 | Болт | |
| 11 | 2***2 | Гайка | |
| 12 | S***N | Компрессор | |
| 13 | А***0 | Ремень | |
| 14 | 7***7 | Держатель | |
| 15 | 2***7 | Шайба | |
| 16 | 7***1 | Тяга левая | |
| 17 | 7***0 | Кронштейн | |
| 18 | 7***7 | Пластина | |
| 19 | 7***6 | Ребро | |
| 20 | 7***7 | Ребро | |
| 21 | 8***4 | Фитинг | |
| 22 | 8***5 | Фитинг | |
| 23 | 5***5 | Трубка | |
| 24 | 3***8 | Кляммер | |
| 25 | 2***8 | Болт | |
| 26 | 2***7 | Шайба | |
| 27 | 2***4 | Шайба | |
| 28 | 7***4 | Хомут | |
| 29 | U***E | Испаритель | |
| 30 | 2***2 | Болт | |
| 31 | 7***2 | Кронштейн | |
| 32 | 2***1 | Винт | |
| 33 | 8***2 | Фитинг | |
| 34 | 8***4 | Фитинг | |
| 35 | 2***8 | Гайка | |
| 36 | U***7 | Конденсатор "VENEZIA" | |
| 37 | 2***8 | Болт | |
| 38 | 3***5 | Шайба | |
| 39 | 2***5 | Шайба | |
| 40 | 7***0 | Кронштейн | |
| 41 | 8***9 | Фитинг | |
| 42 | S***G | Шланг промежуточный NW6 (5/16) | |
| 43 | 5***2 | Втулка | |
| 44 | 2***5 | Втулка | |
| 45 | S***G | Шланг всасывающий NW10 (1/2) | |
| 46 | 8***9 | Фитинг | |
| 47 | S***G | Шланг нагнетательный NW8 (13/32) | |
| 48 | 0***1 | Датчик высокого давления | |
| 49 | Б***0 | Кондиционер автомобильный |
