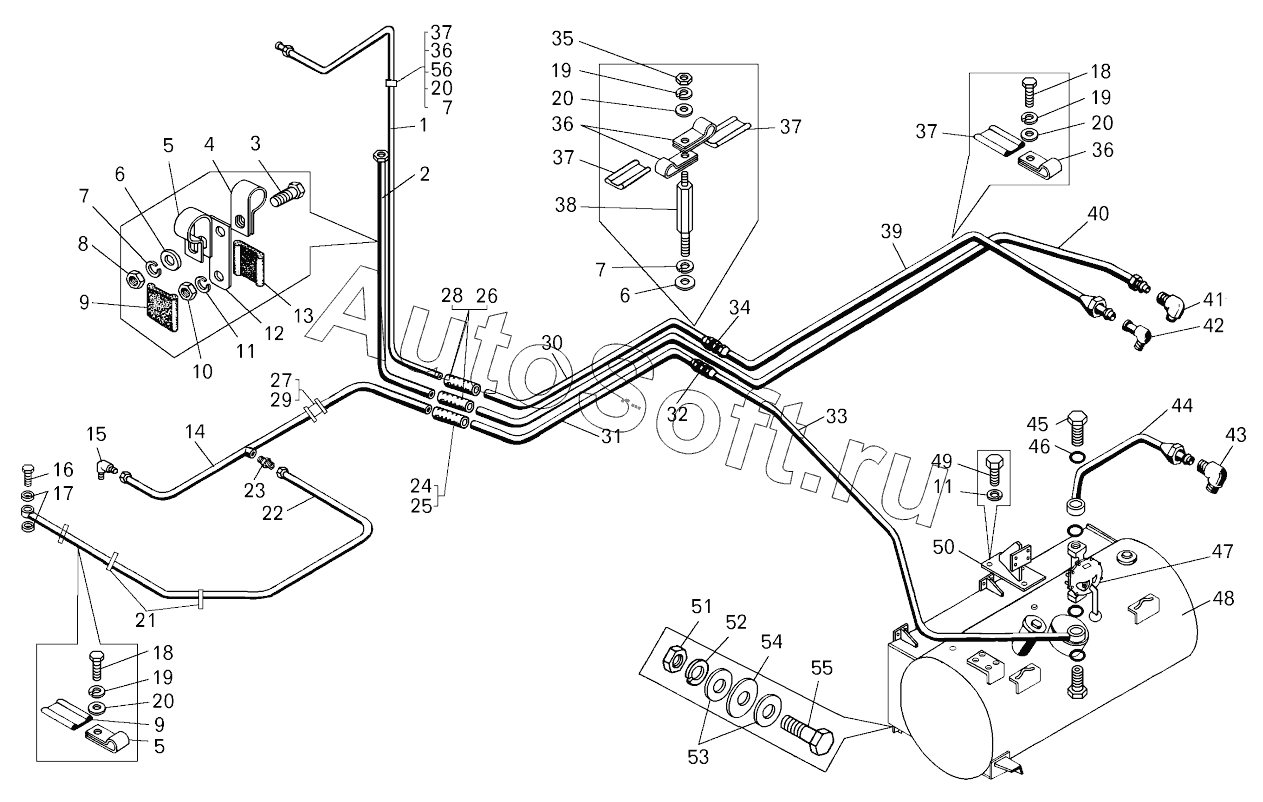

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Установка топливного бака и топливопроводов на самосвале БелАЗ-7547;Mounting of fuel tank and fuel supply pipes on the dump truck BELAZ-7547
44
30
31
32
33
34
35
36
36
36
37
37
37
37
38
39
40
41
42
43
29
45
46
47
48
49
50
51
52
53
54
55
56
57
15
2
3
4
5
5
6
6
7
7
7
8
9
9
10
11
11
12
13
14
1
16
17
18
18
19
19
19
20
20
20
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***0 | Трубка отвода топлива от топливного насоса | |
| 2 | 5***0 | Трубка слива топлива из форсунок | |
| 3 | 2***6 | Болт | |
| 4 | 3***4 | Кляммер | |
| 5 | 3***2 | Кляммер | |
| 6 | 2***5 | Шайба | |
| 7 | 2***5 | Шайба | |
| 8 | 2***0 | Гайка | |
| 9 | 5***1 | Прокладка | |
| 10 | 2***2 | Гайка | |
| 11 | 2***6 | Шайба | |
| 12 | 5***8 | Рычаг короткий | |
| 13 | 5***1 | Прокладка | |
| 14 | 7***7 | Топливопровод к фильтру | |
| 14 | 7***8 | Топливопровод | |
| 15 | 3***2 | Угольник | |
| 16 | 5***2 | Болт | |
| 17 | 5***4 | Прокладка | |
| 18 | 2***0 | Болт | |
| 19 | 2***4 | Шайба | |
| 20 | 2***4 | Шайба | |
| 21 | 3***8 | Хомут 60 | |
| 22 | 5***0 | Топливопровод | |
| 23 | 3***7 | Штуцер | |
| 24 | 5***6 | Шланг | |
| 25 | T***1 | Хомут | |
| 26 | 5***7 | Шланг | |
| 27 | 3***9 | Хомут 70 | |
| 28 | T***1 | Хомут | |
| 29 | 5***8 | Вкладыш | |
| 30 | 7***5 | Трубка отвода топлива промежуточная | |
| 31 | 7***0 | Топливопровод промежуточный | |
| 32 | 3***7 | Ниппель | |
| 33 | 7***2 | Топливопровод | |
| 34 | 3***0 | Ниппель | |
| 35 | 2***8 | Гайка | |
| 36 | 3***8 | Кляммер | |
| 37 | 5***1 | Прокладка | |
| 38 | 3***5 | Шпилька | |
| 39 | 7***0 | Трубка отвода топлива | |
| 40 | 7***0 | Трубка слива топлива | |
| 41 | 3***3 | Угольник | |
| 42 | 3***5 | Угольник | |
| 43 | 3***9 | Угольник | |
| 44 | 7***0 | Топливопровод от бака к насосу | |
| 45 | 5***9 | Болт зажимной | |
| 46 | 0***3 | Кольцо | |
| 47 | 7***0 | Насос ручной | |
| 48 | 7***0 | Бак топливный | |
| 49 | 2***7 | Болт | |
| 50 | 7***2 | Кронштейн | |
| 51 | 2***2 | Гайка | |
| 52 | 2***0 | Шайба | |
| 53 | 2***8 | Шайба | |
| 54 | 3***8 | Шайба | |
| 55 | 2***2 | Болт | |
| 56 | 2***5 | Болт | |
| 57 | 2***8 | Болт |
