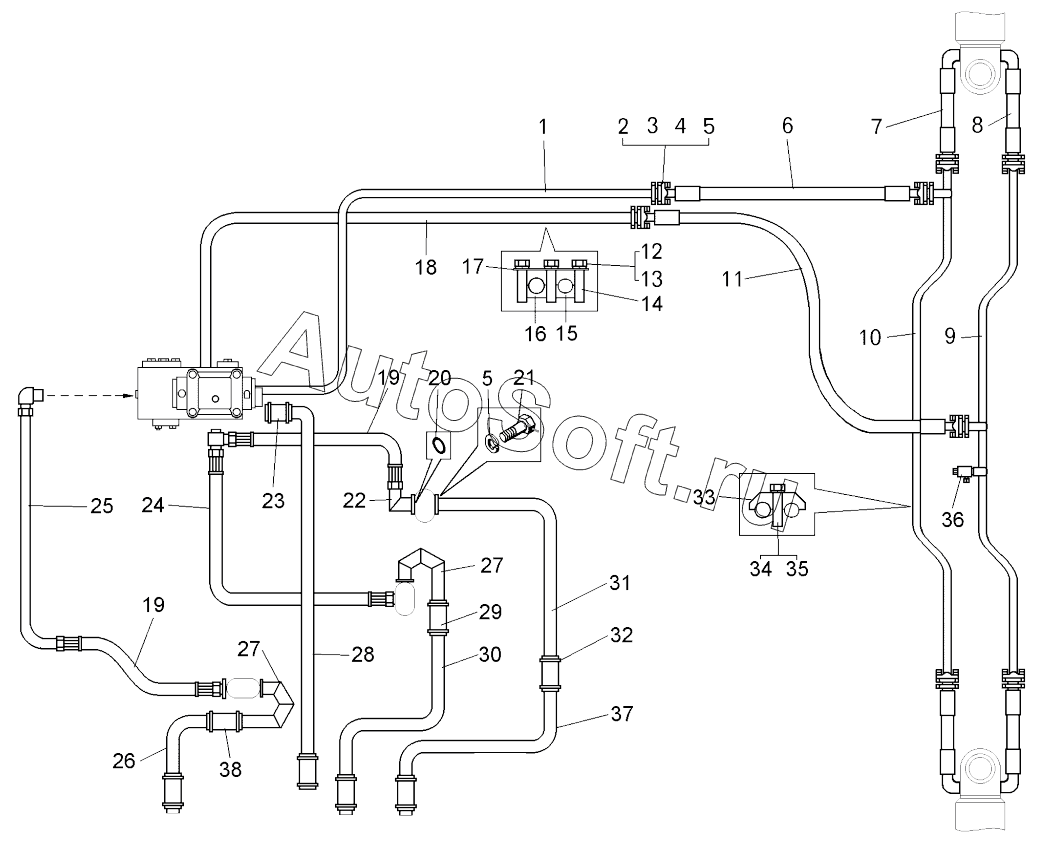

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Трубопроводы опрокидывающего механизма;Pipelines of dumping mechanism
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***2 | Труба | |
| 2 | 7***7 | Прижим | |
| 3 | 0***3 | Кольцо | |
| 4 | 3***7 | Винт М10х35 (0034131700) | |
| 5 | 2***6 | Шайба | |
| 6 | 7***0 | Рукав высокого давления | |
| 7 | 7***0 | Рукав высокого давления | |
| 8 | 7***0 | Рукав (L=650мм) | |
| 9 | 7***8 | Труба | |
| 10 | 7***1 | Труба | |
| 11 | 7***0 | Рукав высокого давления | |
| 12 | 2***0 | Гайка | |
| 13 | 2***5 | Шайба | |
| 14 | 3***7 | Шпилька М8х55 | |
| 15 | 7***4 | Вкладыш | |
| 16 | 7***4 | Вкладыш | |
| 17 | 7***9 | Пластина | |
| 18 | 7***6 | Труба | |
| 19 | 7***0 | Рукав высокого давления | |
| 20 | 0***3 | Кольцо | |
| 21 | 2***9 | Болт | |
| 22 | 7***0 | Фланец | |
| 23 | 5***4 | Рукав всасывающий | |
| 24 | 7***0 | Рукав высокого давления | |
| 25 | 7***0 | Трубопровод | |
| 26 | 7***2 | Труба всасывающая | |
| 27 | 7***1 | Труба всасывающая | |
| 28 | 7***2 | Труба сливная | |
| 29 | 5***5 | Рукав всасывающий | |
| 30 | 7***0 | Труба всасывающая | |
| 31 | 5***0 | Труба всасывающая | |
| 32 | 5***0 | Хомут | |
| 33 | 7***0 | Прижим | |
| 34 | 2***9 | Болт | |
| 35 | 2***7 | Шайба | |
| 36 | 7***0 | Клапан | |
| 37 | 7***0 | Трубопровод | |
| 38 | 5***8 | Рукав всасывающий |
