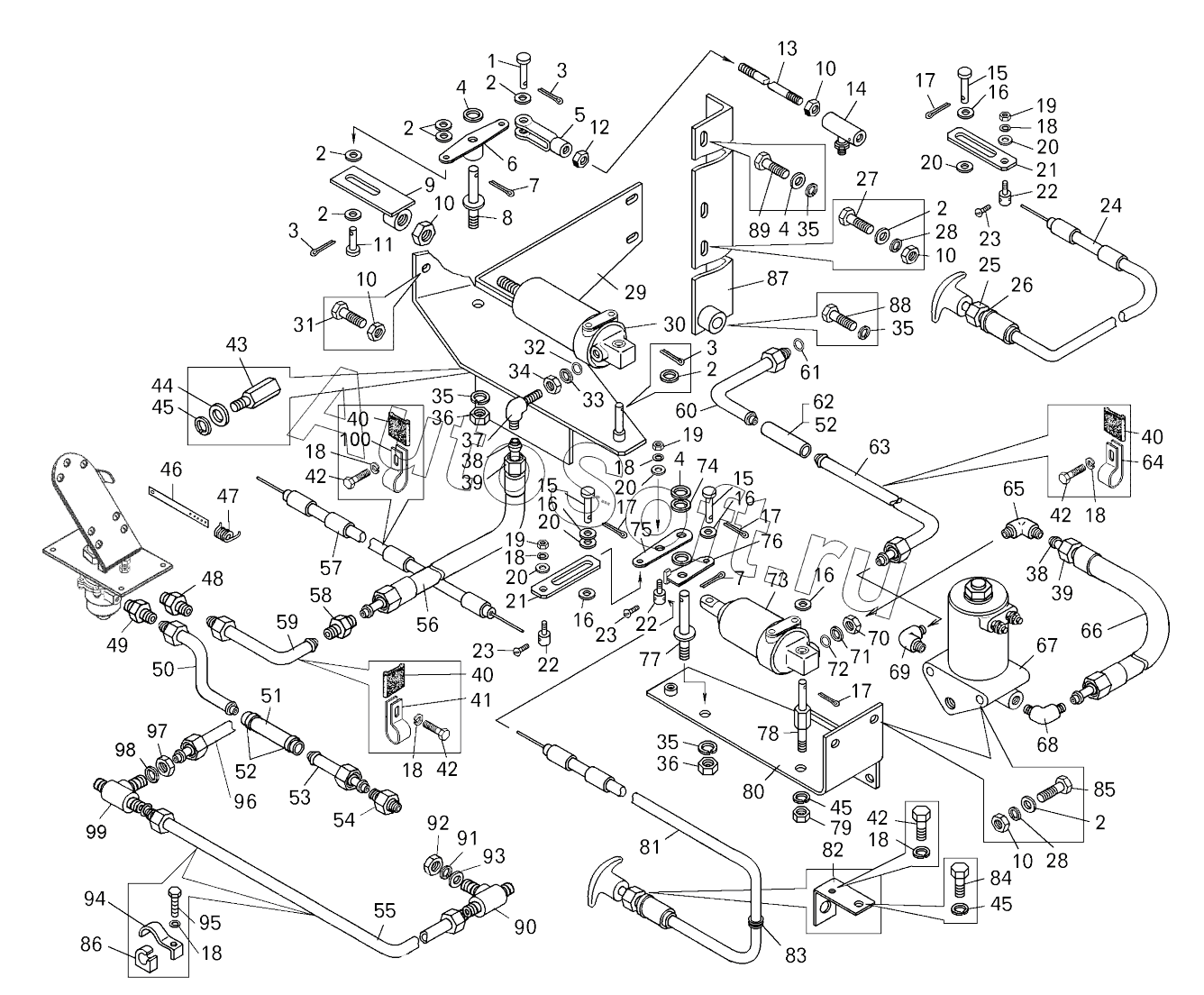

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Привод управления подачей топлива самосвала БелАЗ-7547;Control drive of fuel supply of dump truck BELAZ-7547
1
2
2
2
2
2
2
2
3
3
3
4
4
4
5
6
7
7
8
9
10
10
10
10
10
11
12
13
14
15
15
15
16
16
16
16
16
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
20
20
20
20
20
21
21
22
22
22
23
23
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
35
35
36
36
37
38
38
39
39
40
40
40
41
42
42
42
42
43
44
45
45
45
46
47
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Палец | |
| 2 | 2***5 | Шайба | |
| 3 | 2***9 | Шплинт | |
| 4 | 2***7 | Шайба | |
| 5 | 5***0 | Вилка (453610013) | |
| 6 | 7***1 | Рычаг | |
| 7 | 2***3 | Шплинт | |
| 8 | 7***4 | Ось | |
| 9 | 7***0 | Кронштейн | |
| 10 | 2***0 | Гайка | |
| 11 | 2***3 | Палец 8х22 | |
| 12 | 2***1 | Гайка | |
| 13 | 7***0 | Тяга | |
| 14 | 5***8 | Наконечник в сборе | |
| 15 | 7***2 | Палец | |
| 16 | 2***4 | Шайба | |
| 17 | 2***2 | Шплинт | |
| 18 | 2***4 | Шайба | |
| 19 | 2***8 | Гайка | |
| 20 | 2***7 | Шайба | |
| 21 | 7***6 | Пластина | |
| 22 | 7***8 | Держатель | |
| 23 | 2***7 | Винт | |
| 24 | 7***0 | Тяга | |
| 25 | 7***3 | Втулка | |
| 26 | 2***0 | Шайба 22 | |
| 27 | 2***6 | Болт | |
| 28 | 2***5 | Шайба | |
| 29 | 7***0 | Кронштейн | |
| 30 | 1***0 | Цилиндр пневматический | |
| 31 | 2***0 | Болт | |
| 32 | 0***3 | Кольцо | |
| 33 | 7***6 | Крышка | |
| 34 | 3***5 | Гайка М12х1,5 | |
| 35 | 2***7 | Шайба | |
| 36 | 2***4 | Гайка | |
| 37 | 3***1 | Угольник | |
| 38 | 3***7 | Муфта | |
| 39 | 4***0 | Гайка | |
| 40 | 5***1 | Прокладка | |
| 41 | 3***2 | Кляммер | |
| 42 | 2***8 | Болт | |
| 43 | 7***6 | Стяжка | |
| 44 | 2***6 | Шайба | |
| 45 | 2***6 | Шайба | |
| 46 | 7***7 | Пластина | |
| 47 | 5***3 | Пружина | |
| 48 | 3***3 | Штуцер К 1/4" | |
| 49 | 3***2 | Ниппель | |
| 50 | 7***0 | Трубопровод | |
| 51 | 7***3 | Рукав | |
| 52 | T***1 | Хомут | |
| 53 | 7***0 | Трубопровод | |
| 54 | 3***1 | Ниппель | |
| 55 | 7***0 | Трубопровод | |
| 56 | 7***1 | Шланг соединительный | |
| 57 | 7***0 | Трос | |
| 58 | 3***0 | Ниппель | |
| 59 | 7***0 | Трубопровод | |
| 60 | 7***4 | Трубопровод | |
| 61 | 0***3 | Кольцо | |
| 62 | 5***7 | Шланг | |
| 63 | 7***0 | Трубопровод | |
| 64 | 3***7 | Кляммер | |
| 65 | 4***7 | Угольник | |
| 66 | 7***0 | Шланг | |
| 67 | К***8 | Клапан электромагнитный | |
| 68 | 3***3 | Угольник | |
| 69 | 3***1 | Ниппель | |
| 70 | 2***3 | Гайка | |
| 71 | 5***8 | Шайба | |
| 72 | 0***3 | Кольцо | |
| 73 | 1***0 | Цилиндр пневматический | |
| 74 | 2***5 | Шайба | |
| 75 | 7***2 | Рычаг | |
| 76 | 7***0 | Рычаг | |
| 77 | 7***4 | Ось | |
| 78 | 7***8 | Ось | |
| 79 | 2***2 | Гайка | |
| 80 | 7***0 | Кронштейн | |
| 81 | 7***0 | Тяга | |
| 82 | 7***2 | Кронштейн | |
| 83 | 5***4 | Хомут | |
| 84 | 2***5 | Болт | |
| 85 | 2***9 | Болт М8х66 | |
| 86 | 5***9 | Вкладыш | |
| 87 | 7***0 | Кронштейн | |
| 88 | 2***9 | Болт | |
| 89 | 2***8 | Болт | |
| 90 | 3***2 | Тройник | |
| 91 | 0***3 | Кольцо | |
| 92 | 2***1 | Гайка | |
| 93 | 3***0 | Шайба 16 | |
| 94 | 7***4 | Скоба | |
| 95 | 2***4 | Болт | |
| 96 | 7***0 | Трубопровод | |
| 97 | 2***0 | Гайка | |
| 98 | 2***9 | Шайба | |
| 99 | 3***4 | Тройник | |
| 100 | 3***6 | Кляммер |
