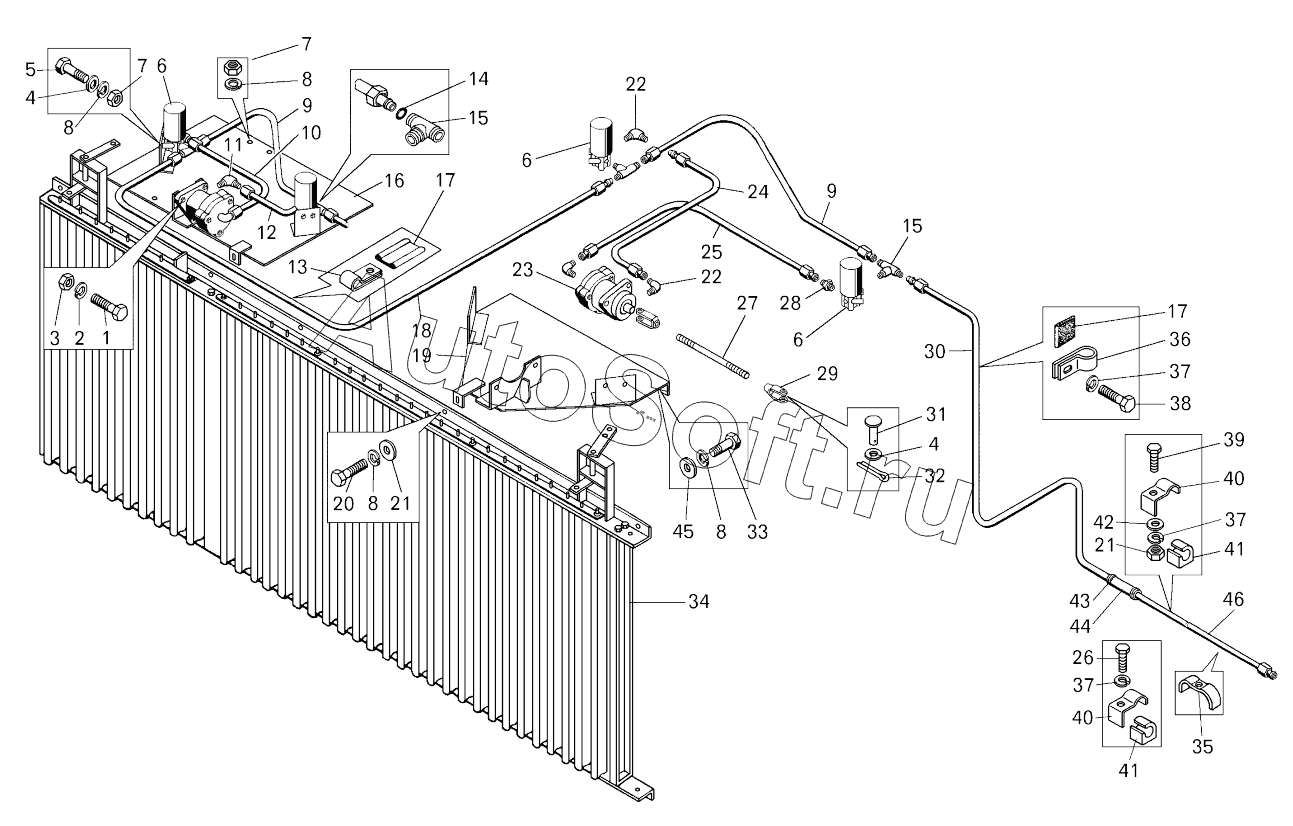

Каталог запасных частей к технике: БелАЗ 7547, 75473 (2014). Установка жалюзи радиаторов и их привод на самосвале БелАЗ-7547;Mounting of radiators shutters and their drive
36
25
26
27
28
29
30
31
32
33
34
35
24
37
37
37
38
39
40
40
41
41
42
43
44
45
46
13
2
3
4
4
5
6
6
6
7
7
8
8
8
8
9
9
10
11
12
1
14
15
15
16
17
17
18
19
20
21
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Болт | |
| 2 | 2***7 | Шайба | |
| 3 | 2***4 | Гайка | |
| 4 | 2***5 | Шайба | |
| 5 | 2***9 | Болт М8х66 | |
| 6 | К***8 | Клапан электромагнитный | |
| 7 | 2***0 | Гайка | |
| 8 | 2***5 | Шайба | |
| 9 | 7***6 | Воздухопровод | |
| 10 | 7***4 | Воздухопровод | |
| 11 | 3***9 | Угольник | |
| 12 | 7***0 | Воздухопровод | |
| 13 | 3***1 | Кляммер | |
| 14 | 0***2 | Кольцо | |
| 15 | 3***7 | Тройник | |
| 16 | 7***0 | Кронштейн | |
| 17 | 5***1 | Прокладка | |
| 18 | 7***1 | Воздухопровод | |
| 19 | 7***0 | Кронштейн | |
| 20 | 2***7 | Болт | |
| 21 | 2***8 | Гайка | |
| 22 | 3***3 | Угольник | |
| 23 | 5***0 | Пневмопереключатель | |
| 24 | 7***0 | Воздухопровод | |
| 25 | 7***4 | Воздухопровод | |
| 26 | 2***4 | Болт | |
| 27 | 7***5 | Тяга | |
| 28 | 3***0 | Ниппель | |
| 29 | 5***0 | Вилка (453610013) | |
| 30 | 7***7 | Воздухопровод | |
| 31 | 2***5 | Палец | |
| 32 | 2***9 | Шплинт | |
| 33 | 2***8 | Болт | |
| 34 | 7***0 | Жалюзи | |
| 35 | 3***2 | Скоба | |
| 36 | 3***7 | Кляммер | |
| 37 | 2***4 | Шайба | |
| 38 | 2***8 | Болт | |
| 39 | 3***4 | Болт | |
| 40 | 7***4 | Скоба | |
| 41 | 5***9 | Вкладыш | |
| 42 | 2***4 | Шайба | |
| 43 | 3***4 | Хомут | |
| 44 | 5***2 | Шланг | |
| 45 | 2***8 | Шайба | |
| 46 | 7***6 | Воздухопровод |
